定义

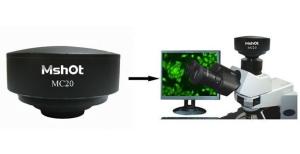

数码数码摄像头可与任何标准的三目生物显微镜、体视显微镜、金相显微镜配合使用,拍摄数码显微图象,它具有传输速度快,色彩还原好,图象清晰,存储方便能优点,可以广泛的应用于工业品管、教学研究、材料分析,机器视觉等领域。显微数码摄像头可以使你原本繁杂的工作变的轻松、有趣和高效。

特点

●高速USB2.0接口,可达480Mb/s

●逐行扫描图像传感器,无压缩、无插补

●动态范围大,支持静态的图像捕捉(JPG、BMP)

●即插即用,无需外接电源

●支持标准C-MOUNT镜头及各类定制镜头, 坚固耐用的铝合金外壳

显微数码摄像头显微数码摄像头

性能特点以及操作

●可供选择的物理像素,使图像更加细腻,并且放大后图像仍相当清晰。 2.连接方便,即插即用。通过USB2.0接口,不需要额外的采集设备,即可获得实时的无压缩视频数据和对图象的捕捉。

●操作简单。操作软件兼容性强,界面简洁,只需5分钟即可自行操作。自动工作方式控制曝光速度、对比度、亮度、饱和度及影像尺寸等。

●共享性强,数据可存储编辑。能实时观察图像,方便显微镜的使用者,如配合投影机使用就可以组成一个电子多媒体教学、演示系统,提高设备了利用率、共享性和相互交流,让您的使用氛围更加人性化。

●支持录像功能,存储格式可以选择压缩模式,方便保存与转移。

显微镜基本操作步骤:

●荧光光源暖机。(对荧光显微镜而言)

●在未放玻片的情况下,将拍摄拉杆调至数码摄像头,进行白平衡。

●将拍摄拉杆调节到目镜观察位置。

●调整瞳孔距离

●调整视差

●在明视野,低倍物镜下寻找目标,对焦

●换合适的物镜,对焦。

●调整光源亮度,

●调整聚光镜

●根据需要调整滤光片或者是光圈在目镜中可见清晰图像时候,将显微镜调整到数字摄像头操作步骤如下:

-调节拍摄拉杆将影像转至数字摄像头。

-亮视野下检查是否合焦,不合焦的话转动细调焦旋钮对焦。此时应为明视野,保持相机在高帧率状态。

-调节摄像头的色彩,可以根据需要做手动白平衡,或者手动调节红色,绿色,蓝色的增益值。

-拍摄照片,拍摄时候,亮视野情况下,cmos相机应将gain值较低,并根据需要调节饱和度。

-荧光照片拍摄,应根据推荐选择合适增益值,并将相机帧率调低,保证拍摄照片的噪点较低。

-如果需要拍摄较好的荧光图片,相机应该为显微拍摄做过优化,能进行制冷,减少噪点。此外相机最好帧率可调,降低噪声。[1]

显微数码摄像头校正

显微镜和数码摄像头都是日常工作的重要工具, 而且容易受到操作不当和时间的影响容易在视野及成像中出现视场有黑边, 而数码摄像头使用中一旦转接环位置,物镜变化时候都应该进行校准,从而保证数码测量的准确性。

显微镜校正:

●目镜归零

● 样本放置于载物台, 选用低倍物镜。

●选择亮视野标准观察位置。

●转动粗细对焦旋钮,对焦至清晰位置。然后将光圈转至最小,同时调节聚光镜位置,使得视野边缘也处于清晰位置。

●根据黑边的位置,判断中心的偏离方向,一边打开光圈,一边利用聚光镜的中心校正螺杆调至中心位置。

●打开视野光圈至正好覆盖全视野大小。

数码摄像头的校正:

●光学校正: 在上面校正时候,对焦至清晰位置时候,调节接环位置使得成像也处于清晰状态。

●在视野都清晰的情况下,调节数码摄像头的调节旋钮,保证其整体也处于清晰状态。

●数码摄像头在测量时候根据不同的物镜和转接筒应该用测微尺拍下标尺,以备在该物镜及该转接筒下的拍照物体照片做显微测量时备用[2]

显微数码摄像头维护

显微镜及数码摄像头在使用中,最容易出现的情况便是沾上灰尘或者其他脏东西。脏了的显微镜镜头及数码摄像头如何清洁呢?

显微镜目镜清洁:

●用洗耳球吹去灰尘

●用长纤维的棉花棒沾上纯酒精(100%)。 长纤维是避免短的棉花纤维留在显微镜镜片或者数码摄像头的保护滤光片上。而100%纯酒精的目的是避免擦拭后留下水痕。

●甩去多余液体(目的是避免太多液体残留在镜片表面)。

●以镜片中心为圆心,同行圆方向将污垢推向镜片的边缘。

●如发现有无法去除的脏点,请联系工程师,工程师根据情况采取措施,避免损失镀膜

数码摄像头清洁:

●表面用洗耳球吹去灰尘

●拆下数码摄像头,取下转接筒,

●对转接筒内部的镜片进行清洁,清洁步骤参照对目镜的清洁。

●用数码相机清洁棒对可见的红外滤光片或者是窗片进行清洁。

●注意不可用洗耳球吹CCD内部,因为芯片周围空间很大,灰尘吹出去,使用过程中容易再沾回滤光片或CCD上,应把灰尘粘于棉棒上取出。[3]
