临界直径

淬透性曲线是在“末端淬火”的条件下获得的，而在实际的热处理生产中却大多采用“整体淬火”，因此常用“临界直径”来衡量钢的淬透性，将端淬法获得的结果转换为临界直径。所谓临界直径，是指钢制圆柱试样在某种介质中淬火冷却后，中心能够得到全部马氏体或50%马氏体组织的最大直径。用D0表示，如图所示。D0越大，钢的淬透性越高。同一钢种在不同淬火介质中的临界直径不同。^[2]

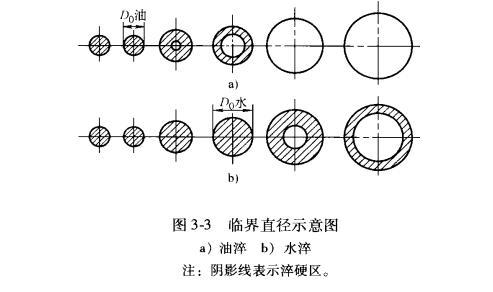

图 临界直径示意图

临界直径（critical diameter）亦称极限直径。可燃气体混合系在管中火焰不再传播的最大管径。可燃气体混合系在一定的管径范围，火焰传播速度随着管径的减小而减速，当混合系在临界管径或小于临界管径时，便不再燃烧。可燃气混合系在小于 15cm 管径中流动时为层流运动，火焰传播速度一般在层流状态下测出。表 3 — 13 为甲烷和空气混合物在不同管径中的传播速度。^[3]

表 3— 13甲烷和空气混合物在不同管径中的传播速度 (cm/ s)

常用钢的部分临界直径如下图所示^[4]

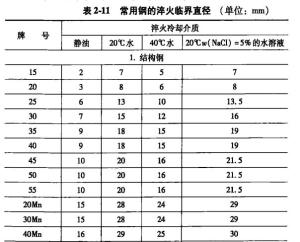

图1 常用钢的部分临界直径

把钢材浸人淬火液的瞬问，假定淬火液的表面温度成为理想温度(H=∞)，则此时的Di叫做理想临界直径Di(Ideal critical diameter)．

因为Di与H值没有关系，是钢材固有的性能。但是Di的大小，表示钢材淬透性的大小。所以对了解钢材的特性是方便的。^[5]
