多极滑触线

中文名 多极滑触线
可燃性试验 自熄
目录导航

简介

多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护套、多极导电铜排、集电器以及悬吊、固定等组件组合而成。

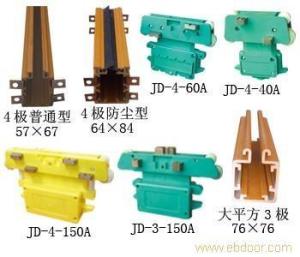

多极滑触线

该产品以设计紧凑、安全可靠、经济方便等特点，被广泛应用于厂矿、冶金、发电、起重机以及自动化生产线和其他移动馈电设备。

一：产品特点

DHG(DHGJ)系列多极滑触线优点：占用空间小、组合灵活、弯道半径小、安装方便快捷。

应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。

二：产品型号、规格a.输电导管

一单级导轨最大连续载流量：50A ; 80A ; 125A ; 140A ; 170A ; 210A ; 270A ; 320A ; 360A

二单级导轨截面积：10mm2; 16mm2; 25mm2 ; 35mm2 ; 50mm2 ; 70mm2 ; 95mm2 ; 150mm2

三导电相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相

四管式滑线: J-铝合金；R-弯管；普通型不标

b．集电器

一电刷载流量：40A ; 60A ; 150A

二电刷相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相

三特性：A-铝合金；R-弯管

四集电器：多级管式集电器

三：主要技术参数1.安全指标

序号 类别 指标值
1 极间,极对地,绝缘电阻 >,10MΩ
2 绝缘,介电强度,试验 工频交流3000V,1min,无击穿闪烁现象
3 相比,漏电起痕指数 CT1>,600V
4 可燃性,试验 自熄
5 环境试验 耐高温试验：+55℃,耐低温试验：-20℃,耐湿热试验相对湿度,95%+40℃
6 电动稳定性 50倍I额定,0,1s
7 电,热稳定性 2倍I额定,1s
8 冲击耐,化学腐蚀,稳定性 耐酸,耐碱,耐盐雾腐蚀
9 外壳防护等级 IP13,IP23,IP54

2.主要性能指标

类别 指标值
输电导轨 符合GB3952-3957-83《电线电缆导体》标准要求， 电阻率ρ≤0.017Ωmm/m
电刷 电阻系数：0.1~0.35； 摩擦系数：0.2； 接触压降：0.3~0.7V； 运行2000KM磨损量：<0.7mm； 电刷有效磨损：4~6mm； 有效工作压力：1.8~203N/cm
集电器 主体材料：粉末冶金（铜和石墨） 环境温度：-40℃~+105℃ 运行速度：U≤120m/min 工作电压：不超过交流电660V或直流1000V 电刷接触压降：0.3~0.7V 电刷有效磨损量：4~6mm 牵引力：F<80N；

四：型号与基本数据1）DHG型滑线（导管）由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。

相数 型号 截面积mm2 额定载流量A 电阻Ω/km 阻抗Ω/km 质量kg/m
四 DHG-4-10 10 50 1.912 1.921 2.25
DHG-4-15 15 80 1.195 1.204 2.40
DHG-4-25 25 125 0.765 0.781 2.65
DHG-4-35 35 140 0.546 0.568 2.95
DHG-4-50 50 170 0.382 0.411 3.50
DHG-4-70 70 210 0.273 0.310 4.13
五 DHG-5-15 15 80 1.195 1.205 2.79
DHG-5-25 25 125 0.765 0.780 3.22
DHG-5-35 35 140 0.546 0.567 3.63
DHG-5-50 50 170 0.382 0.410 4.30
DHG-5-70 70 210 0.273 0.310 5.10
六 DHG-6-10 10 50 1.912 1.921 2.33
DHG-6-35 35 140 0.546 0.572 6.24
DHG-6-50 50 170 0.382 0.417 7.02
DHG-6-70 70 210 0.273 0.318 8.07
七 DHG-7-10 10 50 1.912 1.921 2.40
DHG-7-35 35 140 0.546 0.571 6.56
八 DHG-8-10 10 50 1.912 1.948 3.16
DHG-8-15 15 80 1.195 1.254 3.55
DHG-8-25 25 125 0.765 0.867 4.21

2）DHGJ型滑线（导管）是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽板里，槽板起到绝缘作用，铝合金外壳具有提供集电器的行走轨道和内部机构的防护作用。

相数 型号 截面积mm2 额定载流量A 电阻Ω/km 阻抗Ω/km 质量kg/m
四 DHGJ-4-15 15 80 1.195 1.204 2.80
DHGJ-4-25 25 125 0.765 0.779 3.03
DHGJ-4-35 35 140 0.546 0.566 3.30
DHGJ-4-50 50 170 0.382 0.409 3.83
DHGJ-4-70 70 210 0.273 0.309 4.40
DHGJ-4-95 95 270 0.201 0.254 7.32
DHGJ-4-120 120 320 0.159 0.218 8.18
DHGJ-4-150 150 360 0.127 0.194 9.21
五 DHGJ-5-15 15 80 1.195 1.205 3.52
DHGJ-5-25 25 125 0.765 0.780 3.84
DHGJ-5-35 35 140 0.546 0.567 4.17
DHGJ-5-50 50 170 0.382 0.410 5.16
DHGJ-5-70 70 210 0.273 0.310 5.94
八 DHGJ-8-10 10 50 1.912 1.919 3.73
DHGJ-8-15 15 80 1.195 1.206 4.05
DHGJ-8-25 25 125 0.765 0.781 5.74
十二 DHGJ-12-10 10 50 1.912 1.919 7.34
DHGJ-12-15 15 80 1.195 1.206 7.82
DHGJ-12-25 25 125 0.765 0.781 8.78
十四 DHGJ-14-10 10 50 1.912 1.919 7.76
DHGJ-14-15 15 80 1.195 1.206 8.24
DHGJ-14-25 25 125 0.765 0.781 9.20

五：集电器集电器是将滑线（导管）中的电能通过滑动接触输送给用电设备的装置。JD型适用于DHG型滑线，JDA型适用于DHGJ型滑线。

相数 型号 额定载流量A 质量kg 碳刷形式 应用范围
四 JD-4-16 16 0.28 　　 　　
JDA-4-16 16 0.28 　　 　　
JD-4-40 40 0.49 　　 　　
JD-4-40S 40 0.48 双碳刷 　　
JDA-4-40 40 0.61 　　 　　
JDA-4-40S 40 1.60 双碳刷 　　
JD-4-60 60 0.68 　　 　　
JDA-4-60 60 0.72 　　 　　
JD-4-150S 150 1.6 双碳刷 　　
JDA-4-150S 150 1.6 双碳刷 DHGJ-4-95~150
五 JD-5-70 70 0.92 　　 　　
JDA-5-70 70 0.92 　　 　　
JD-5-150 150 1.30 　　 　　
JDA-5-150 150 1.28 　　 　　
六 JD-6-25 25 0.68 　　 DHG-6-10
JD-6-140S 140 2.9 双碳刷 DHG-6-35~70
七 JD-7-25 25 0.75 　　 DHG-7-10
JD-7-140S 140 3.0 双碳刷 DHG-7-35~70
八 JD-8-25 25 1.0 　　 　　
JDA-8-25 25 1.1 　　 　　
十二 JDA-12-25 25 3.0 　　 　　
十四 JDA-14-25 25 3.1 　　 　　

六：安装附件

序号 附件名称 适用DHG型号 适用DHGJ型号
1 悬吊夹 GXJ JXJ
2 固定夹 GGJ JGJ
3 连接夹 GLJ JLJ
4 端帽 GDM JDM
5 牵引器 FQY FQY
6 支架 FZJ FZJ
7 顶端供电器 GGQT JGQT
8 中间供电器 GGQM JGQM
9 供电段 GGD JGD
10 喇叭口 GDX JDX
11 热膨胀补偿段 GPZ JPZ
12 同步器 FTB FTB

多极管式滑触线多极管式滑触线
