卧式多级离心泵

宏力泵业^[1]卧式多级离心泵系卧式、单吸多级、分段式离心泵。是自主产权的产品，严格执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

卧式多级离心泵^[2]是流动介质（气体和液体，也可以是悬浮颗粒与气体或液体的混合物）。从叶片转轴根部（进口）进入，介质依靠高速转动叶片获得离心力，产生一个高压，从泄压口（出口）流出的介质输送设备。卧式多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

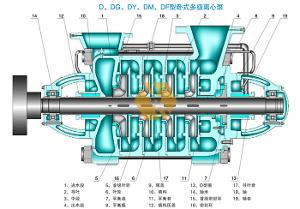

D型多级泵结构图宏力多级泵       D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

        除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。卧式多级离心泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

      1）D80-30×5

         “D”－表示单级、多吸、节段式离心清水泵。

         “80”－表示泵的吸入口直径（mm）。

         “30”－表示泵的单级扬程（m）。

         “5”－表示级数。

      这种方法表示的泵只有D80－30。

      2）150D30×5

        “150”－表示泵的吸入口直径（mm）。

        “D”－表示单级、多吸、节段式离心清水泵。

        “30”－表示泵的单级扬程（m）。

        “5”－表示级数。

   泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

        高强度、高质量材料以及多种选择的进、出口法兰和接管设计，提高了泵很高的许用接管载荷，高强度、高质量泵壳结构材料结构紧密使用寿命是普通铸件的5 倍，过流部位叶轮、导叶采用精密铸造，光滑平整比普通铸件效率提高2%以上。可随时满足用户特殊情况下系统的特定要求。

长沙宏力卧式多级泵(3)       快速的装配和拆卸设计，允许水泵在不拆卸泵体和进、出口管路的情况下更换密封、轴承部件，保证了少的大修和检查时间。

       高效率、高可靠性、低成本的组合。通过叶轮和导叶的最佳搭配，以及合理的配合间隙和较宽的轴向节流设计，使ZPD 型高压多级离心泵在长期运行后仍然能保持其高度的稳定性和极高的运行效率。

       良好的汽蚀性能。采用优秀的叶轮水力模型或特殊的双吸叶轮结构，用户无需另外配置前置泵或提高进水箱的高度。

　　(1)机组运到现场，附带底座者已装好电动机，找平底座时可不必卸下水泵和电机。

　　(2)将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高20~40毫米，准备找平后填充水泥浆之用。

　　(3)用水平仪检查底座的水平度，找平后扳紧地脚螺母用水泥浆填充底座，待水泥干涸后应再次检查水平度。

　　(4)当机组功率较大时，为了方便运输可能会将泵、电机及底座分开包装，这时即需要用户自行安装，校正水泵机组，其方法如洗：

　　a.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净，并把水泵和电机放到底座上。

　　b.调整泵轴水平，找平后适当上紧螺母，以防走动.

　　c.吊起电机，使泵联轴器和电机联轴器配合，放下电机到底做上相应位置；

　　d.调整两联轴器间隙为5mm左右，并校正电机轴与泵轴的轴心线是否重合，其方法是将平尺放在联轴器上，两联轴器外圆与平尺相平，若不重合，应调整电机或泵的相对位置，或垫以薄片来调整；

　　e.为了检查安装的精度，要在联轴器圆周上几个不同位置上用塞尺测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得越过0.3毫米．两端中心线上下或左右的差数不得越过0.1毫米。

　　(5)当机组不带底座时，则需在基础上直接安装，其方法与4相似，但应更加注意校正。

　　1、安装时管路重量不应承受在泵上，否则易损坏水泵；

　　2、安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵起动时发生剧烈振动而影响泵的性能；

　　3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁砂等)以免水泵运行时损坏过流部件：

　　4、为了维护方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力而生产的事故，从而确保水泵在最佳工况下运行，延长水泵的使用寿命；

　　5、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；

　　6、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；

　　7、安装管路前转动水泵的转子部件，应无磨擦或卡死现象，否则应将泵拆开检查原因导致无法正常使用。

​
