磁翻柱

磁性浮子式液面计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

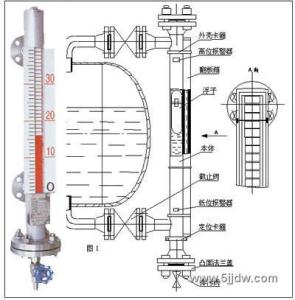

磁性翻柱液位计结构原理：

磁翻板液位指示器安装在桶槽外侧或上面，用以指示和控制桶槽内的封形式可根据需要加装排污阀。接续法兰可接受定制液位高度的一种控制仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性技术'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。安装方式可选择侧装和顶装，本体下端密封。

磁性翻板液位计的选购　本产品又称 磁性液位计, 磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.

有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的 磁翻板液位计可称为远传型磁翻板液位计.

制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，如果未经质监局审核,没有生产许可证,产品质量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产品质量有保证,售后服务有保证。

磁性翻板液位计的使用　玻璃板液位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。

磁性浮子式液面计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

1、量程范围（mm）：300～19000

2、介质密度（g/cm3）：0.5～2

3、介质粘度： ≤0.02Pa.S

4、工作温度℃：-40～350

5、压力等级（MPa）：≤32

6、测量精度（mm）：≤±10

7、安装方式：侧装式、顶装式、底装式

8、防护等级：IP65

9、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）

10、传输方式：4～20mA 或 开关量

11、接口法兰：PN4.5　DN25　HG20593（侧装式）

PN1.0　DN100　HG20593（顶装式、底装式），可以根据用户的需要特殊定制

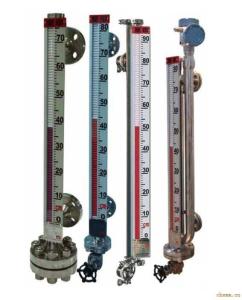

磁翻柱图册(2)

磁翻柱图册(2)

玻璃板液位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成 连通器，透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。

高灵敏度(避免面板花脸现象)、宽视窗(便于观看)。

·各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量。

·现场指示、信号远传(4~20mA或HART)、一机多能。

·显示器以红色指示液位，直观、醒目。

·测量范围大、全过程测量无盲区。

·显示器与被测介质完全隔离，安全、可靠。
