基本简介

非开挖图册非开挖图册(2)开挖技术源于20世纪70年代，并于90年代传入我国，目前被广泛应用于给水、排水、电力、通信、燃气等领域的新管道建设和旧管道修复，也可以应用于文物、古建筑的保护等方面。

主要特点

⑴引入了管线轨迹的测量和控制；

⑵大大提高了铺管能力（长度2000m，直径3m）；

⑶快速高效；

⑷增强了在复杂地层条件下施工的能力；

⑸使管道的原位修复成为可能。

技术分类

新管道施工技术

施工方法	典型应用	常用管材类型
顶管法	各种大口径管道、穿越孔	混凝土、钢、铸铁
微型隧道法	小口径管道、管棚、穿越孔	混凝土、钢、铸铁
水平定向钻进	长穿越孔、水平环境井	钢、塑料
水平螺旋钻进	钢套管、穿越孔	钢套管
水平顶推钻进	压力管道、钢套管	钢、混凝土
水平回转钻进	钢套管、穿越孔、水平降水井	钢套管
冲击矛法	压力管道、电缆线、穿越孔	钢、塑料
夯管法	钢套管、穿越孔、管棚、打入桩	钢套管
潜孔锤施工法	穿越孔	铜管、混凝土管

管道更新技术

施工方法	典型应用	常用管材类型
顶管法	各种大口径管道、穿越孔	混凝土、钢、铸铁
微型隧道法	小口径管道、管棚、穿越孔	混凝土、钢、铸铁
水平定向钻进	长穿越孔、水平环境井	钢、塑料
水平螺旋钻进	钢套管、穿越孔	钢套管
水平顶推钻进	压力管道、钢套管	钢、混凝土
水平回转钻进	钢套管、穿越孔、水平降水井	钢套管
冲击矛法	压力管道、电缆线、穿越孔	钢、塑料
夯管法	钢套管、穿越孔、管棚、打入桩	钢套管
潜孔锤施工法	穿越孔	铜管、混凝土管

管道修复技术

施工方法	典型应用	常用管材类型
爆管法	各种重力和压力管道	PE、PP、PVC、GRP
胀管法	各种重力和压力管道	PE、PP、PVC、GRP
吃管法	各种重力和压力管道	PE、PP、PVC、GRP

导向钻进铺管技术

施工方法	典型应用	常用管材类型
爆管法	各种重力和压力管道	PE、PP、PVC、GRP
胀管法	各种重力和压力管道	PE、PP、PVC、GRP
吃管法	各种重力和压力管道	PE、PP、PVC、GRP

遁地穿梭矛铺管技术

施工方法	典型应用	常用管材类型
传统的内衬法	各种重力和压力管道	PE、PP、PVC、GRP
改进的内衬法	各种重力和压力管道	HDPE、PVC、MDPE
软衬法	各种重力和压力管道	树脂+纤维
缠绕法	各种重力管道	PE、PVC、PP、PVDF
喷涂法	各种重力和压力管道	水泥浆、树脂
灌浆法	各种重力和压力管道	水泥浆、树脂

非开挖技术措施按施工工艺可分为：导向钻进铺管技术、遁地穿梭矛铺管技术、顶管掘进机铺管技术、顶管铺管技术。

顶管掘进机铺管技术

施工方法	典型应用	常用管材类型
传统的内衬法	各种重力和压力管道	PE、PP、PVC、GRP
改进的内衬法	各种重力和压力管道	HDPE、PVC、MDPE
软衬法	各种重力和压力管道	树脂+纤维
缠绕法	各种重力管道	PE、PVC、PP、PVDF
喷涂法	各种重力和压力管道	水泥浆、树脂
灌浆法	各种重力和压力管道	水泥浆、树脂

顶管铺管技术

⑴施工优点

①导向仪导向，快速高效准确；

②钻孔方向易控制，施工场地要求简单；

③导向探测与管线探测相结合有效调整钻头，避开管线，适合复杂地层条件下施工。

⑵适用范围

用于铺设电力、通信、煤气和自来水管线，铺管直径、长度和材料范围较宽，适合1000mm以下管径，主要有 PE管铺设和钢管铺设。

非开挖技术分类：

⑴优点

①高功率、高效率；

②采用泥水平衡掘进施工法，可进行大管径超长度施工；

③噪音小、无污染。

⑵适用范围

①隧道、涵洞和大口径管道。

工程实例

⑴设备

①导向探测仪；

②导向钻机；

③ 液压顶管机。

⑵施工方法

①导向钻孔定向；

②液压顶进、人工挖掘。

⑶优点

①造价低；

②定向准确、精度高、安全、无噪音污染；

③可适用于各种地质条件；

④适用于大口径小场地各种管道施工。

⑷适用范围

①适用于铺设3000mm以内钢管、混凝土管、铸铁管、其它材质管道可采用套管法铺设。

工程概况

非开挖施工技术：就是在不开挖（或者少开挖）地表的情况下进行铺设、探测、维修和更新各种地下管线，解决城市管线施工中的难题。城市地下管线的铺设方式是工程建设技术水平的体现，是城市现代化的标志之一，也是社会文明进程的重要体现。

特点：

▲不开挖地面就能穿越公路、铁路、河流，甚至能在建筑物下穿过，是一种安全有效的施工技术。

▲不开挖地面，故而被铺设管道路的上部土层未经扰动，管道的管节端不易产生段差变形，其管道寿命亦大于开挖法埋管。

▲采用房下非开挖技术能节约一大笔征地拆迁费用，减少动迁用房，缩短管线长度，有很大经济和社会效益。

编制依据

非开挖技术可分为三大类：铺设新管线、修复置换旧管线、探测原有管网。

1.铺设新管线施工技术：盾构法、顶管法、导向/定向钻进铺管法、气动矛铺管法、夯管锤铺管法和微型隧道铺管法等，其中顶管法应用最早。

2.修复旧管线施工技术：原位固化法、原位换管法、滑动内插法、变形再生法、局部修复法等。

3.探测地下管网：地下管线探测仪、供水管网监测仪、电信线路故障定位仪、气体故障检测仪、管中摄影仪、探地雷达、声纳系列等。

现场条件

我司常用的非开挖技术采用导向钻管法，以下以东明河顶管工程实例详细介绍导向钻管的技术。

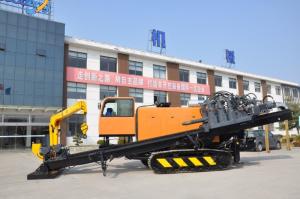

非开挖图册(2)

性能参数

非开挖图册(2)

施工方法

岐江河东明大桥西侧穿越工程位于中山市东明大桥西侧，穿越地点选在东明大桥侧河道，离南岸桥支墩38m位置，两岸河堤之间宽度为112m，水深5m。由于石岐河水位受涨潮退潮影响，航道需正常通航，不能封航，因此工程采用定向钻技术，以非开挖方式进行煤气管道穿越。该工程为一条φ273×9钢管穿越，穿越长度约为280m，最大穿越深度：自然地面以下10m；钻机入土点位于河南侧，出土点位于河北侧。入土角度为10°，出土角度6°，钻进曲率半径为488m。该工程为小型穿越，定向钻技术具有相对成本较低，工期短，不阻碍交通等优点，随着工艺的不断改进，该种施工工艺在管道燃气、自来水、电力和电信部门已开始普遍使用。现以上例子介绍一下其具体操作过程及注意事项。
