喷浆机

【建筑装修】

喷浆机　　spraying machine

　　将水溶性白垩石灰浆喷射到房屋墙面的设备。由喷浆泵和喷杆组成。主要用于房屋建筑装修和房屋修缮工程。

　　喷浆泵，按结构形式分为柱塞式、离心式、叶片式和气压式。喷杆，由喷嘴、握柄和开关组成。

　　石灰浆经输送胶管泵入空心握柄，操作者通过开关控制喷射量，并可根据喷浆位置调节握柄的长度，进行作业。

　　【轮胎翻修】

　　cement spraying machine

　　用于对打磨后的翻修轮胎均匀喷涂胶浆的设备。

　　主要由喷浆室、挂胎回转装置和喷浆装置等组成。挂胎回转装置的两根转轴，一根由电机驱动，另一根为从动。操作时，将轮胎挂于转轴上，轮胎转动，人工用喷枪从喷浆室前面的窗口伸入进行喷涂。喷浆时的胶浆挥发物可从喷浆室顶部的抽风罩排出。

干式喷浆机建筑常用喷浆机按照喷射能力可以分为：5立方（或5型）喷浆机、6立方（或6型）和7立方（或7型）喷浆机

按照喷料的干湿程度可分为：干式喷浆机和湿式喷浆机

喷浆机建筑用喷浆机广泛用于工程建筑、矿山、隧道、涵洞、地铁、水电工程，地下工程及煤炭高沼矿井巷道喷射混凝土施工作业：各种类工业炉窑，炉衬的耐火材料喷涂成型或修补：各种护坡绿化施工中，土壤的输送和喷射。

喷浆机直通转子式不粘结料腔，出料通畅，高效省时

四点弹性补偿压紧，密封效果好，机旁粉尘少，易损件寿命长

采用低压高速涡旋气流输送，克服物料输送中粘结，堵管和脉冲离折等问题，料流均匀，连续稳定

新型喷头，出料弯头装置，改善喷敷效果，回弹少，喷层质量高

机器底盘可以装配成轮胎式、滑撬式和各种轨距的轨轮式

ZKUB-8.0拱顶带模注浆一体机参数51型喷浆机，5立方喷浆机

生产力：5-5.5m3/h

最大传送距离：200m

适用材料配比:水泥/砂石=1:3-5

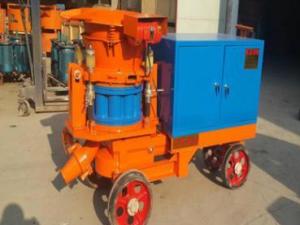

  喷浆机实物图[1]

适用材料水灰比:≤0.4-0.45

最大骨科粒径:Φ20mm

输料管内径:Φ50mm

工作压力: 0.2-0.4Mpa

耗风量: 7-8m3/min

上料高度:1.1M转子　

转速: 11r/min

电动机型号: YB132M-6或Y132M-6

功率: 5.5kw电压　

等级: 380v或660v

机器轨距 : 600mm(也可以改装成其他尺寸或胶轮)

外形尺寸(长×宽×高):1520×820×1280mm

整机重量:700kg

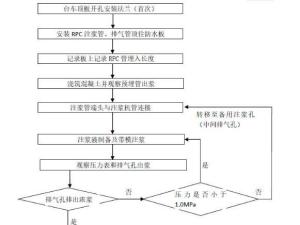

喷浆机施工流程矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。
