催化裂解

1、催化裂解是碳正离子反应机理和自由基反应机理共同作用的结果，其裂解气体产物中乙烯所占的比例要大于 催化裂化气体产物中乙烯的比例。

2 、在一定程度上，催化裂解可以看作是高深度的 催化裂化，其气体产率远大于催化裂化，液体产物中芳烃含量很高。

3 、催化裂解的反应温度很高，分子量较大的气体产物会发生二次 裂解反应，另外，低碳烯烃会发生氢转移反应生成 烷烃，也会发生聚合反应或者 芳构化反应生成汽柴油。

一般来说，催化裂解过程既发生 催化裂化反应，也发生热裂化反应，是碳正离子和 自由基两种反应机理共同作用的结果，但是具体的 裂解反应机理随 催化剂的不同和裂解工艺的不同而有所差别。

在Ca-Al系列催化剂上的 高温裂解过程中， 自由基反应机理占主导地位；在酸性 沸石分子筛裂解催化剂上的低温裂解过程中， 碳正离子反应机理占主导地位；而在具有双酸性中心的沸石催化剂上的中温裂解过程中，碳正离子机理和自由基机理均发挥着重要的作用。

同 催化裂化类似，影响催化裂解的因素也主要包括以下四个方面：原料组成、 催化剂性质、操作条件和反应装置。

催化裂解法处理焦油方案

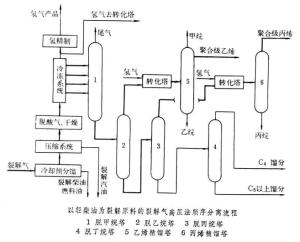

以轻柴油为裂解原料的裂解气高压法顺序分离

一般来说，原料油的H/C比和特性因数K越大， 饱和分含量越高，BMCI值越低，则裂化得到的低碳 烯烃（ 乙烯、 丙烯、 丁烯等）产率越高；原料的 残炭值越大，硫、氮以及重金属含量越高，则低碳烯烃产率越低。各族烃类作裂解原料时，低碳 烯烃产率的大小次序一般是：烷烃>环烷烃>异构烷烃>芳香烃。

催化裂解催化剂分为金属氧化物型裂解催化剂和 沸石分子筛型裂解催化剂两种。催化剂是影响催化裂解工艺中产品分布的重要因素。裂解催化剂应具有高的活性和选择性，既要保证裂解过程中生成较多的低碳 烯烃，又要使氢气和 甲烷以及液体产物的收率尽可能低，同时还应具有高的稳定性和机械强度。对于 沸石分子筛型裂解催化剂，分子筛的孔结构、酸性及 晶粒大小是影响 催化作用的三个最重要因素；而对于 金属氧化物型裂解催化剂，催化剂的活性组分、载体和助剂是影响催化作用的最重要因素。

操作条件对催化裂解的影响与其对 催化裂化的影响类似。 原料的雾化效果和 气化效果越好，原料油的转化率越高，低碳 烯烃产率也越高；反应温度越高，剂油比越大，则原料油转化率和低碳烯烃产率越高，但是 焦炭的产率也变大；由于催化裂解的反应温度较高，为防止过度的 二次反应，因此油气 停留时间不宜过长；而反应压力的影响相对较小。从理论上分析，催化裂解应尽量采用 高温、短停留时间、大蒸汽量和大剂油比的操作方式，才能达到最大的低碳烯烃产率。

3.4 反应器是催化裂解产品分布的重要因素

反应器型式主要有 固定床、移动床、流化床、提升管和下行输送床反应器等。针对CPP工艺，采用纯提升管反应器有利于多产 乙烯，采用提升管加 流化床反应器有利于多产 丙烯。

3.5 催化裂化原料

石蜡基原料的裂解效果优于 环烷基原料。因此，绝大多数催化裂解工艺都采用石蜡基的馏分油或者 重油作为裂解原料。对于 环烷基的原料，特别针对加拿大油砂沥青得到的馏分油和加氢馏分油， 重质油国家重点实验室的申宝剑教授开发了专门的裂解催化剂，初步评价结果表明， 乙烯和丙烯总产率接近30 wt%。

烃类催化裂解的研究已有半个世纪的历史了，其研究范围包括轻烃、馏分油和重油，并开发出了多种裂解工艺，下面对其进行简要的介绍。

4.1 催化裂解工艺（DCC工艺）

该工艺是由中国石化石油化工科学研究院开发的，以 重质油为原料，使用固体酸择形分子筛 催化剂，在较缓和的反应条件下进行 裂解反应，生产低碳 烯烃或异构烯烃和高辛烷值 汽油的工艺技术。该工艺借鉴 流化催化裂化技术，采用催化剂的流化、 连续反应和再生技术，已经实现了工业化。

DCC工艺具有两种操作方式——DCC-Ⅰ和DCC-Ⅱ。DCC-Ⅰ选用较为苛刻的操作条件，在提升管加密相 流化床反应器内进行反应，最大量生产以 丙烯为主的气体 烯烃；DCC-Ⅱ选用较缓和的操作条件，在提升管反应器内进行反应，最大量地生产丙烯、异丁烯和异戊烯等小分子烯烃，并同时兼产高 辛烷值优质 汽油。

4.2 催化热裂解工艺（CPP工艺）

该工艺是中国石化石油化工科学研究院开发的制取 乙烯和 丙烯的专利技术，在传统的 催化裂化技术的基础上，以蜡油、蜡油掺渣油或常压渣油等 重油为原料，采用提升管 反应器和专门研制的 催化剂以及催化剂流化输送的 连续反应－再生循环操作方式，在比 蒸汽裂解缓和的操作条件下生产乙烯和丙烯。CPP工艺是在催化裂解DCC工艺的基础上开发的，其关键技术是通过对工艺和催化剂的进一步改进，使其目的产品由 丙烯转变为乙烯和丙烯。

4.3 重油直接裂解制乙烯工艺（HCC工艺）

该工艺是由洛阳石化工程公司炼制研究所开发的，以 重油直接裂解制乙烯并兼产丙烯、丁烯和 轻芳烃的催化裂解工艺。它借鉴成熟的重油 催化裂化工艺，采用 流态化“反应－ 再生”技术，利用提升管 反应器或下行式反应器来实现高温短接触的工艺要求。

4.4其它催化裂解工艺

如催化－蒸汽热裂解工艺（反应温度一般都很高，在800℃左右）、THR工艺（日本东洋工程公司开发的重质油催化转化和催化裂解工艺）、快速裂解技术（Stone & Webster公司和Chevron公司联合开发的一套催化裂解制 烯烃工艺）等。

5.1装置形式

催化裂解装置核心设备为反应器及再生器，常见形式为同轴式和并列式。同轴式是指反应器（沉降器）和再生器设备中心在一个竖直轴线上，两个设备连接为一个整体，其优点是节能、节省空间及制造材料，缺点是设备过于集中，施工安装及检维修不便；并列式是指反应器和再生在空间上并列布置，相对独立，有点是占用空间大，配套的钢结构成本相应高，优点是设备交叉少，内部空间较大，安装及检维修方便，工艺介质在其内部受设备形状影响较小，流体相对规律，在大型装置中应用相对较多。

5.2主要反应流程

5.2.1反应部分

原料经对称分布物料喷嘴进入提升管，并喷入燃油加热，上升过程中开始在 高温和 催化剂的作用下反应分解，进入 反应器下段的气提段，经 汽提 蒸汽提升进入反应器上段反应分解后反应油气和催化剂的混合物进入反应器顶部的旋风分离器（一般为多组），经两级分离后，油气进入集气室，并经油气管道输送至 分馏塔底部进行分馏，分离出的催化剂则从旋分底部的翼阀排出，到达反应器底部经待生斜管进入再生器底部的烧焦罐。

5.2.2再生部分

再生器阶段， 催化剂因在反应过程中表面会附着油焦而活性降低，所以必须进行再生处理，首先主风机将压缩空气送入辅助燃烧室进行 高温加热，经辅助烟道通过主风分布管进入再生器烧焦罐底部，从 反应器过来的催化剂在高温大流量主风的作用下被加热上升，同时通过器壁分布的燃油喷嘴喷入燃油调节反应温度，这样催化剂表面附着的油焦在高温下燃烧分解为烟气，烟气和催化剂的混合物继续上升进入再生器继续反应，油焦未能 充分反应的催化剂经循环斜管会重新进入烧焦罐再次处理。最后烟气及处理后的 催化剂进入再生器顶部的旋风分离器进行气固分离，烟气进入集 气室汇合后排入烟道，催化剂进入再生斜管送至提升管。

5.2.3烟气利用

再生器排除的烟气一般还要经三级旋风分离器再次分离回收 催化剂，高温高速的烟气主要有两种路径，一、进入烟机，推动烟机旋转带动发电机或鼓风机；二、进入余热锅炉进行余热回收，最后废气经工业烟囱排放。

催化裂化与催化裂解的区别

从一定程度上，催化裂解是从 催化裂化的基础上发展起来的，但是二者又有着明显的区别，如下：

1、 目的不同

催化裂化以生产 汽油、煤油和柴油等轻质油品为目的，而催化裂解旨在生产乙烯、 丙烯、 丁烯、丁二烯等基本化工原料。

2、原料不同

催化裂化的原料一般是减压馏分油、焦化蜡油、常压渣油、以及减压馏分油掺减压渣油；而催化裂解的原料范围比较宽，可以是 催化裂化的原料，还可以是石脑油、柴油以及C4、C5轻烃等。

3、 催化剂不同

催化裂化的 催化剂一般是沸石分子筛催化剂和硅酸铝催化剂，而催化裂解的催化剂一般是 沸石分子筛催化剂和金属氧化物催化剂。

4、 操作条件不同

与 催化裂化相比，催化裂解的反应温度较高、剂油比较大、蒸汽用量较多、油气停留时间较短、 二次反应较为严重。

5、反应机理不同

催化裂化的反应机理一般认为是 碳正离子机理，而催化裂解的反应机理即包括碳正离子机理，又涉及自由基机理。
