俄罗斯山毛榉防空导弹

俄罗斯山毛榉防空导弹有关俄罗斯“山毛榉”防空导弹的消息不绝于耳。先是2005年秋在土耳其国际武器展上，俄罗斯推出的改进型“山毛榉”-M1-2型防空导弹系统吸引了众多的参观者。接着是俄罗斯加里宁机械制造厂为白俄罗斯改进现役30套“山毛榉”防空导弹系统的计划按期完成。随后是2005年年底，埃及国防部宣布，埃陆军装备的“萨姆”-6型野战防空导弹会在俄罗斯技术专家帮助下进行现代化改进，按照埃俄两国签订的合同规定，改进的目标是要达到“山毛榉”-M1-2的水平。而芬兰已把获得的18套“山毛榉”-M1改进成了“山毛榉”-M1-2。继而俄国防产品出口公司再次向中东推介“山毛榉”，引起了美国和以色列等国的关注和不快。“山毛榉”究竟是一种什么样防空导弹呢？

俄罗斯山毛榉防空导弹俄罗斯防空导弹名播世界，S-75“德维纳”、S-125“伯朝拉”、S-200B“安加拉”、2K12“立方体”等第二代防空导弹曾在中东、印支、非洲等地区的局部战争中立下战功，其优越的战术技术性能在战场条件下得到了有力的展示。尤其是2K12“立方体”（美国代号SA-6，即“萨姆”-6，北约称“有利”），在1999年科索沃战争中，南联盟防空战士用它击落一架美军F-117型“夜鹰”隐形战斗机，让美国惊痛，举世轰动。“山毛榉”导弹代号

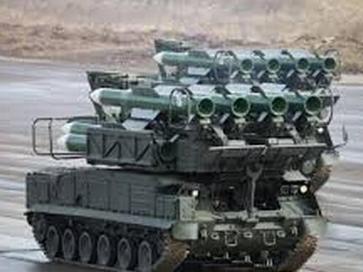

9K37，就是打下“夜鹰”的那种2K12“立方体”防空导弹的改进型，美国代号SA-11（“萨姆”-11），北约称“牛虻”。人们乍瞧见9K37“山毛榉”，外形毫无时尚可言，近乎老旧，4枚9K37型导弹赤裸裸地装到发射车上，不单没有发射箱呵护，更不可能采用新潮的垂直发射技术。然而兵器不可仅凭貌相，它的战斗爆发力会让人震惊，就像武神手中的棍棒虽不见锋刃，却有非凡的杀伤力。

在俄罗斯的国土防空和野战防空两大系列防空导弹中，只有“山毛榉”是以植物命名的。这是个奇怪的现象，没见俄媒体道出个中缘由。山毛榉在中国亦称水青冈树，属落叶乔木。由人们去琢磨吧，这其中别有乐趣。或许这是俄罗斯人的一种幽默方式。

9M38导弹长5.55米，弹径40厘米，翼展1.2米，战斗部重70千克，无线电近炸引信，复合制导，飞行中段为惯性与指令制导，末端半主动雷达制导，两级固体火箭发动机，23G过载，最高速度1230米／秒。外形酷似标准防空导弹，弹体中段安装4片长弦短翼展控制翼面，尾端安装4片截短三角翼形的活动控制舵面。先快速爬升，再俯冲瞄准目标。

导弹系统进入战斗状态需要5分钟，从目标跟踪到发射导弹需要22秒。

射程：2-30公里，

射高：25-15000米，

战斗部重：90公斤，

最大过载：238g，

速度：3马赫。

9K37使用9S18"TubeArm"/9S18M1"雪堆SnowDrift"(Russian:СОЦ9C18"Купол")搜索雷达，以及9S35/9S35M1"毁灭之火FireDome"H/I波段跟踪制导雷达安装在每部运输-起竖-发射-雷达车。“雪堆”搜索雷达最大探测距离85千米，能够探测35千米处100米高度的飞机，10-20千米处更低高度的目标，10千米处30米高悬停的直升机。“雪堆”雷达可以从"匙架SpoonRest"旅级预警雷达获得早期预警信息。“雪堆”雷达安装在与导弹车同样的底盘上。FireDome雷达是单脉冲体制，可以跟踪射程3-32千米射高15-22000米处的导弹，可同时制导三枚导弹攻击一个目标。9K37比3M9Kub(SA-6)更强的抗电子干扰能力，可选配光学制导系统。

9K37系统还可使用3M9Kub(SA-6)的1S91同花顺StraightFlush25千瓦G/H波段连续波雷达。

指挥站负责搜索雷达与导弹发射车间的通信，每个指挥站可同时与6部发射车联通。

海军型的SA-N-7系统使用MR-750顶舵，TopSteerD/E波段搜索雷达，最大探测距离300千米；3R90前罩FrontDomeH/I波段跟踪与制导雷达，最大工作距离30千米。

9K37使用的9A39装填车类似于9A310运输-起竖-发射-雷达车，但雷达被一部用于吊装导弹的起重机替换。装填车可以直接发射导弹，但要求有一部导弹发射车上的跟踪雷达为其制导。“雪堆”搜索雷达安装在一部类似的底盘上称为9S18，指挥车也使用类似底盘称为9S470。从装填车到发射车吊装导弹需要13分钟，从储存处到装填车的吊装需要15分钟。

俄罗斯山毛榉防空导弹9K37使用9S18（北约代号"Tube Arm"）或9S18M1（СОЦ 9C18 "Купол"，圆顶之意；北约代号“雪堆”"Snow Drift"）搜索雷达，以及9S35或9S35M1（北约代号“毁灭之火”"Fire Dome"） H/I波段跟踪制导雷达安装在每部运输—起竖—发射—雷达车。“雪堆”搜索雷达最大探测距离85千米，能够探测35千米处100米高度的飞机，10-20千米处更低高度的目标，10千米处30米高悬停的直升机。“雪堆”雷达可以从P-18旅级预警雷达（北约代号“匙架”Spoon Rest）获得早期预警信息。“雪堆”雷达安装在与导弹车同样的底盘上。Fire Dome 雷达是单脉冲体制，可以跟踪射程3—32千米射高15—22000米处的导弹，可同时制导三枚导弹攻击一个目标。9K37比3M9 库班河（SA-6）更强的抗电子干扰能力，可选配光学制导系统。

9K37系统还可使用3M9 库班河（SA-6）的1S91 同花顺 Straight Flush25千瓦G/H波段连续波雷达。

指挥站负责搜索雷达与导弹发射车间的通信，每个指挥站可同时与6部发射车联通。

海军型的SA-N-7系统使用MR-750 顶舵 Top SteerD/E波段搜索雷达，最大探测距离300千米；3R90 前罩 Front DomeH/I波段跟踪与制导雷达，最大工作距离30千米。

9K37使用的9A39装填车类似于9A310运输-起竖-发射-雷达车，但雷达被一部用于吊装导弹的起重机替换。装填车可以直接发射导弹，但要求有一部导弹发射车上的跟踪雷达为其制导。“雪堆”搜索雷达安装在一部类似的底盘上称为9S18，指挥车也使用类似底盘称为9S470。从装填车到发射车吊装导弹需要13分钟，从储存处到装填车的吊装需要15分钟。

每个导弹营包括一部指挥车，一个搜索雷达车，六部运输-起竖-发射-雷达车，三部装填车。 每个导弹连包括两部运输-起竖-发射-雷达车，一部装填车。

3K90 M-22 飓风

使用9М38 (9М38М1)导弹的作战系统3K90 M-22 Uragan'（Russian Ураган –飓风）是“山毛榉”的海军舰载型号，弹体重690KG，射程32KM，系统由9M38导弹和单臂发射装置和3R90“奥列姆”火控装置和据说有三百千米探测范围的MR-750“护卫舰”型三座标雷达组成名为3S90«Штиль»-Shtil“施基利/无风”的系统，北约命名为SA-N-7牛虻。

9K37M1-2 山毛榉

9K37M1-2 山毛榉9K37M1-2 (SA-17)使用9M38导弹，之后又有了新一点的98年入役的9M317ME导弹。3S90E导弹系统被美国防部命名为SA-N-12共享了北约代号“灰熊”。它是一种俄罗斯为4000吨级以下军舰如现代级研制的单臂倾斜发射舰载中程防空导弹系统名为“施基利-1/无风-1”。单臂倾斜发射架发射，甲板下有自动再装填系统，后备弹舱中12枚导弹呈环状排列，一般每部发射架配备两个后备弹舱。

中国海军的956EM型现代级驱逐舰即装备此种导弹。 而据简氏的说法，9K37M1－2的海军型称为EZH，美国防部命名SA-N-7B 灰熊（用9M317导弹）然后用“无风”的名字出口的9M317ME导弹系统被命名为SA-N-7C古林原鲨。简氏还报道说俄海军有一种3S90M海龙卷式系统。

9K37MB 山毛榉MB

2005年5月白俄罗斯展出了他们的改进型-山毛榉MB。

SA-17 灰熊

SA-17 灰熊SA-17 灰熊是“山毛榉”的发展型号9K37M1-2 "山毛榉-M1-2"，用于提高射程与反导能力，由阿尔马兹·安泰设计局下属的海军电子生产联合体于九十年代初设计，1995年定型，1998年装备俄罗斯陆军，做为方面军和集团军直属战区防空火力。

使用的导弹型号为9M38M1及后来的9M317。SA-17与SA-11相比，最大的不同是9S18M1"雪堆"搜索雷达被安装在导弹发射车上，使得每部发射车具有更独立作战能力，并能跟踪不同方向上更多的目标。射程达到50千米，射高达到25千米，最大目标速度达到4马赫。导弹重量略增到720千克。

9M317

9M317由俄罗斯阿尔马兹·安泰设计局下属的革新者机械制造联合体生产，与9M38M1相比，弹体中部的控制翼面后移，射程达45千米，具有20千米反巡航导弹与反弹道导弹能力。2005年推出的9M317ME放弃了单臂倾斜发射、转轮再装填的模式，改为冷发射垂直发射，改进后的燃料使导弹最高速度达到1550米／秒。改进后的VLS发射系统命名为“无风－1A/3S90E-1A”。NIIP研究所05年报道说使用9M317A导弹的Buk-M1-2A "OKR Vskhod" ( 幼芽)正在进测试。格里戈洛维奇海军上将级使用该导弹。

外国型号

9K37M1-2 (SA-17)的出口型号被成为"Ural"（Russian Урал -乌拉尔）。

“山毛榉”属俄罗斯第三代防空导弹系统，而今世界上其他国家还无相同类型的导弹。它与S-300、“雷神”-M1、“通古斯卡”-M1等齐名。同2K12“立方体”防空导弹系统相比，“山毛榉”的作战性能有了大的提升。现今引起国际传媒聚焦的“山毛榉”是其改进型“山毛榉”-M1和“山毛榉”-M1-2。它们具有在敌方电子干扰和火力拦截条件下打击现代化高机动战机和巡航导弹的能力，能在复杂的电子对抗条件下为作战部队提供可靠的防空掩护。
