STM32F207

ST（意法半导体）最新发布了基于90纳米工艺的STM32F2家族，而STM32F207就是其中最高端的一款芯片

基于STM32F207IGT6处理器的DevKit1207评估板，提供功能全面、完整的源代码及丰富的外设接口，方便用户快速评估STM32F2系列处理器。

***更高的效率，极致发挥Cortex-M3的性能

***更低的动态功耗

***更多灵活创新的高性能外设

***更高的集成度

***极致的运行速度

***以120MHz高速运行时可达到150DMIPS的处理能力

***自适应实时闪存加速度器使得STM32F2可以在片内闪存上以120MHz的高速零等待地执行代码

***更多的存储空间

***高达1M字节的片上闪存

***高达128K字节的内嵌SRAM

***FSMC：灵活的高速外部存储器接口

***用于扩展片外存储器和外设

***优秀的实时性能

***实时闪存加速度器。自适应实时闪存加速度器使得STM32F2可以在片内闪存上以120MHz

的高速零等待地执行代码，从而极致地发挥了Cortex-M3的性能。

***32位多AHB总线矩阵。

***更低的动态功耗

188uA/MHz:从片上闪存以120MHz全速运行，功耗仅为22.5mA。

***更多灵活创新的高性能外设

***支持高速模式的USB OTG

***视频传感器接口

***灵活的静态存储器接口，速率高达60MHz

***加密/哈希处理器。3DES、AES256/SHA-1、MD5、HMAC

***真随机数发生器

***2个32位的定时器

***带日历功能的多功能RTC32位定时器

***更高速度的通信接口

***3个12位ADC模块，采样率高达2M/秒

***翻转速率高达60MHz的GPIO

***更高效的快速DMA

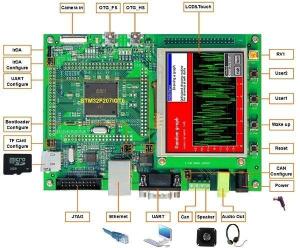

DevKit1207是深圳市天漠科技有限公司推出的一款基于ARM 32-bit Cortex-M3 STM32F207处理器的开发板、评估套件。DevKit1207评估套件提供所有的外设例程，方便用户快速的评估所有外设。另外，此套件还外扩了芯片所有的GPIO口，提供完善的底层驱动程序，方便用户快速评估STM32F2系列处理器、设计系统驱动及定制应用软件，方便用户快速体验STM32F2x处理器强大的数据运算处理能力。

DevKit1207全面的功能、完整的源代码及丰富的外设接口，极其适合企业、学校及科研单位进行产品开发与科学研究。

***配置3.5寸工业级LCD触摸屏，支持4线触摸。

STM32F207,STM32F207开发板***1路USB2.0 OTG Full-Speed，1路USB2.0 OTG High-Speed。

***G-Sensor三轴加速度传感器。

***IEEE 1588v2的10/100 Mbps以太网接口。

***支持UCOS II_v2.86 & UCGUI_v3.90a,并提供BSP源码。

***支持FatFs_vR0.08a 文件系统(用于U盘，SD卡的文件系统)。

***支持LwIP_v1.3.2协议栈。

***工业级的器件选型。从实际应用的角度考虑，所选型器件的货源以

及供货周期都有足够的市场保障。

处理器

STM32F207IGT6，ARM 32-bit Cortex-M3，最高运行频率为120MHz

内部集成1 MBFlash memory,128+4KB SRAM

支持片外Flash, SRAM, PSRAM, NOR及NAND Flash

LCD 并行接口，8080/6800 模式

USB 2.0 Full-speed/High-speed Device/Host/OTG

10/100 Ethernet MAC.，支持硬件IEEE 1588v2（MII/RMII）

2路CAN2.0B，4路UART，2路全双工I2S，3路I2C，3路SPI最高30Mbit

8到14 bit 并行摄像头接口，最高达48Mbyte/s

1/4/8bit SD/MMC/SDIO主机接口，最高容量可支持32GB

高达140个I/O口，最高频率60MHz

17个定时器（其中2个为32位），最高计数频率为120MHz

3路12-bit 高达2M的 A/D、2路12-bit D/A

模拟随机数生成器

超低功耗，支持睡眠、停机、待机三种模式

支持Flash、系统内存和SRAM三种启动方式

支持ISP及IAP编程

存储器

板载I2C接口的2Kbits EEPROM

外扩Micro SD卡存储

音频接口

一路立体声音频HeadPhone输出接口 一路扬声器输出接口

一路音频DAC输出接口

液晶触摸屏接口

分辨率：320 (W) x 240 (H) dots

RGB：262000 colors

16bit 8080并行接口

4线触摸屏

亮度可调（PWM控制）

传输接口

1路5线串口，RS232电平

USB接口： 1 x USB2.0 OTG/device/host,High-speed,480Mbps

1 x USB2.0 OTG/device/host,Full-speed,12Mbps

1路TFCARD接口

网络接口：硬件IEEE 1588v2的10/100Mbps以太网接口，标准RJ45 连接器

1路CAN2.0B接口

1路IrDA收发器

输入接口

1路AD转换接口（电位器可调电阻模拟输入） 2个用户按键，1个复位按键,1个唤醒按键

20pin标准JTAG调试接口

RTC

一路RTC插座

LED指示灯

1个电源指示灯

2个USB OTG FS指示灯

2个USB OTG HS指示灯

4个用户自定义灯

电气特性

操作温度 : -10 ℃ ~ 70 ℃

操作湿度 : 20% ~ 90%

STM32F207

系统特性

支持uCOS-II_v2.86以及FreeRTOS_v6.1.0实时操作系统

支持UCGUI_v3.90a

支持FatFs_vR0.08a 文件系统

支持LWIP _v1.3.2协议栈

驱动程序&应用层范例：(下载DevKit1207评估套件概述，可了解更多)

DevKit1207评估套件提供完善的驱动支持以及丰富的应用范例。帮助客户快速进入产品的二次开发，节省开发时间。主要内容如下：

基本驱动例程：ADC, CAN, CRC, DAC, DMA, EXTI, FLASH, GPIO, I2C, I2S, IWDG, LCD-Touch, Lib_DEBUG, NVIC, PWR, RCC, RNG, RTC, SDIO, SysTick, TIM, USART, WWDG

IRDA红外驱动例程

I2S语音播放驱动例程

G-Sensor(三轴加速度计)应用例程

SD卡支持FatFs_vR0.08a文件系统应用例程

USB Host/Device/OTG应用例程

Ethernet应用例程

uCOS-II_V2.86 & UCGUI_v3.90a操作系统移植例程

医疗产品

工业自动化

智能仪表

消费电子

楼宇安防
