交流电流变送器

    CY系列交流电流变送器将被测交流电流转换成按线性比例输出的直流电流或电压，具有优良的温度特性和长期的工作稳定性，准确度高，具有良好的性价比。广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

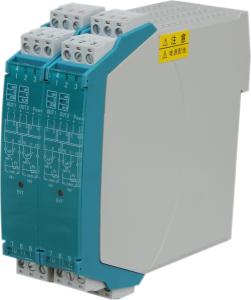

A20单相交流电流变送器

特点

* 将被测单相交流电流隔离转换成按线性比例输出的标准直流电压或直流电流；

交流电流变送器* 优良的抗干扰能力和高精度性（0.5%）；

* 穿孔输入、标准导轨（35mm）安装；

* 广泛应用于各类工业电流在线检测系统；

* 外型尺寸(mm)：

  83(L)×36(W)×56(H)，孔径：6.5mm；

交流电流变送器执行标准：GB/T 13850-1998，IEC688:1992

精    度：0.2%

整机功耗：≤3VA

工作稳定性：年变化率＜0.2%

工频耐压：AC2.0KV/min.1mA（输入~输出/电源间）

绝缘电阻：≥20MΩ（DC500V）

冲击电压：5KV（峰值1.2/50µs）

响应时间：≤350ms

输入范围：AC0~10A、AC0~500V（可选），50/60Hz

吸收功率：＜0.5VA/450V，＜0.2VA/100V，＜0.1VA/5A

过载能力：电流：2倍连续。30倍1秒。电压：2倍连续。

负载电阻：电流输出≤550Ω；电压输出≥2KΩ

工作环境：温度：-10~50℃   湿度：20~95%。无凝露

储存环境：温度：-40~70℃，湿度：20~95%,无凝露

安装方式：35mmDIN导轨安装或M4螺钉固定

外型尺寸：55*75*120mm

交流电流变送器产品选型示意图

交流电流变送器产品选型示意图

类型：CY-I-A2-P2-O4

输入：AC0~5A

输出：DC4~20mA

电源：AC220V

型号描述：此产品为单交流电流变送器，输入电流AC0~5A，输出为DC4~20mA，辅助电源为AC220V。^[1]

* 注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可接错，否则将损坏变送器；

* 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；

* 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，最小安装间隔不应小于10mm；

* 本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施；

* 变送器采用阻燃ABS塑料外壳封装，外壳极限耐受温度为＋85℃，收到高温烘烤时会发生变形，影响产品性能。产品请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤；

* 请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则将不再对该产品提供"三包"（包换、包退、包修）服务。
