移动式冷媒回收机

1) ；

2）具有完备的高、低压显示和高、低压保护的系统，断开高压开关和控制指示灯；

3）高效干燥过滤器和冷媒净化装置，可有效去除水气、杂质，且维修方便、快捷；

4）无油压缩机运行平稳、低震动易于操作，液态兼容的主要的/阀门系统，高压下易启动。;

技术参数

操作程序

1、如果第一次使用本设备或设备内部有空气，则需对设备抽真空

1）将压力表组（用户自备）黄管接在本机的出口上，打开出口手阀；

2）将本机配置的软管一端（带顶簧）连接压力表组黄管上部的接口，另一端连接真空泵（用户自备）；

3）关闭压力表组的高低压阀门；

4）启动真空泵，大约运转2～3分钟；关闭出口手阀，关闭真空泵，把软管从出口端拧下，拧在进口上，打开进口手阀，启动真空泵约2～3分钟关闭进口手阀和真空泵，卸下连接真空泵和压力表组的软管。

2、气态回收：

1）用软管(蓝管)连接空调出口和回收机进口；用软管(红管) 连接回收机出口和冷媒罐的气相口；

2）将电源线一端接在带有接地线的220v的电源插座上，另一端接在本机背面的插座上，风扇开始运转；

3）打开空调出口和冷媒罐进口手阀以及回收机操作面板上的进、出口手阀；

4）按下操作面板中间的回收开关，回收作业开始；

5）当低压表显示达到的回收数值时，回收结束；

6）关闭回收开关、操作面板上的高、低压进出口阀门；

7）卸下软管。

注意：

1）在回收前，可将软管的接头稍松开，放掉管内的空气，然后拧紧。

2）在回收过程中，要保证冷媒罐不被充满，当达到冷媒罐容量的80%时应停止回收，换另一个空冷媒罐，继续回收作业，更换冷媒罐时应关闭回收开关，关闭操作面板和冷媒罐的所有阀门。

3液相回收：

1) 直接液态回收：

一般情况下，在空调压力在3----6kg之间可以直接用液态回收的方法，也就是直接将回收机的进口与空调的液态口连接起来，进行直接液态回收，当压力大于7kg以上时，本机可以自动控制回收机的进口压力值，以此来调节进口的压力在合理的范围内，总之，客户在使用回收机时，可不必在意进口压力对回收机的影响，液态回收操作步骤参照气态回收操作步骤进行。

2)推拉法回收：

此种回收方法适合中、小空调和冷媒罐之间的冷媒回收，由于推拉回收的工作性质的限制，在推拉回收的后期，系统内最后存余的冷媒无法回收干净。所以推拉回收最终必须人为转化为气态回收的方法，才能将系统内的剩余冷媒回收干净。操作者发现推拉回收量不发生变化时，以及时停机，然后按照气态回收的方法重新连接好管路，进行气态回收的操作，将空调（冷媒罐）内剩余的冷媒回收干净。

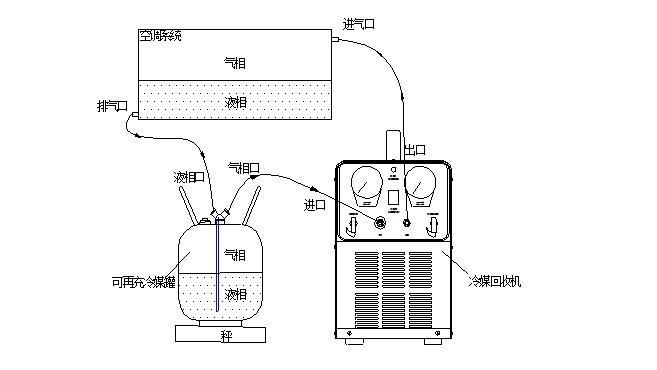

推拉回收的接管图示如下：1）按照上图所示的连接管路并将冷媒罐放在秤上；

2）接通电源；

3）打开操作面板的进、出口阀门；

4）打开回收开关；

5）本机将开始转移液态冷媒，秤的重量在增加；

6）如果秤的显示重量停止增加，说明空调系的液体冷媒已回收完毕，此时应关闭回收开关，关闭所有阀门；

7）按照常规气态回收方式连接管路，将剩余的气态冷媒回收完毕。

更换冷媒品种时，需将本机内残余的冷媒放掉，并对本机抽真空，然后可进行其他冷媒的回收工作。

设备不配置冷媒罐，用户所选用的冷媒罐必须是可重复回充的冷媒罐，使用压力不低于3.5MPa。

在冷媒罐与回收机连接前，请先确认：

1）冷媒罐中的空气已被彻底抽净。

2）冷媒罐有明确标识表明冷媒罐中的冷媒的种类。

3）可靠的措施保证冷媒罐不被回充过量。
