汽水混合加热器

汽水混合加热器

中文名 汽水混合加热器
申请专利 1988年
目录导航

起源

汽水混合加热器，最早源自于日本北斗公司生产的“星牌”串联蒸汽加热器——“STAR INLINE STEAM HEATERS FOR LIQUIDS”。而中国的第一台汽水混合加热器，则最先研制于1985年，1987年在长沙散热器厂研制成功，并在1988年申请了专利，同时1987年中国建筑西北设计院陆耀庆主编的《供暖通风设计手册》特别推荐使用“SEMEM_QSH型汽水混合加热器”。它曾于1987年和1989年分别荣获城乡建设环保部重大科技成果奖及湖南省优秀新产品奖。基于其性能卓著，市场广阔，随后国内众多厂商竟相仿制销售。

发展

中国第一代汽水混合加热器：QSH型汽水混合加热器（即管道式汽水混合加热器）。

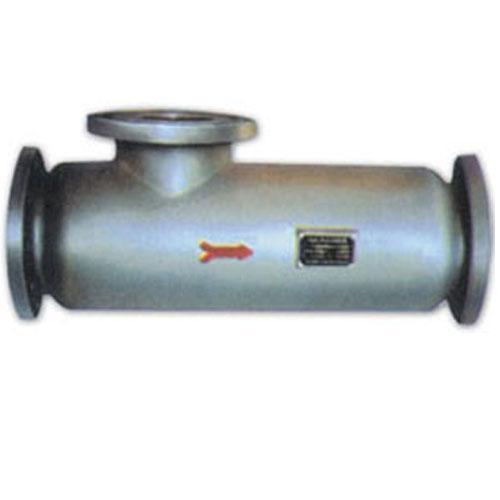

QSH型汽水混合加热器QSH型汽水混合加热器

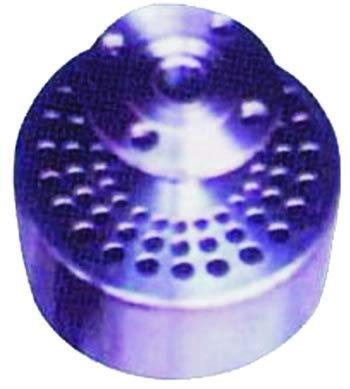

1989年西门热水机械范锡明先生，设计发明的实用新型专利证书产品浸没式汽水混合器（专利号：89 2 11610.2）。浸没式汽水混合加热器浸没式汽水混合加热器

参考文献

1、最早于1987年《供暖通风设计手册》特别推荐（汽水混合加热器：详见P539）

2、1988年专利，专利号：88 2 12607.5，专利名称：QSH型汽水混合加热器。

3、西门热水机械范锡明先生，于1989年设计发明的实用新型专利证书产品浸没式汽水混合器（专利号：89 2 11610.2）。

4、2003年中国石化集团上海工程有限公司出版的《化工工艺设计手册》下册（第三版）书中的“SQS型汽水混合加热器”相关数据。

5、2003年第11期《黑龙江科技信息》浅谈汽水混合加热器的应用，作者：李云峰。

6、2011年06期《现代化工》喷射式汽水混合加热器的研究进展，发表单位：太原理工大学化学化工学院。 　7、2011年8月《科技信息报》公布的发明专利，专利号：20111/009 / 24 /580，专利名称：管线型混合式加热设备根据。

工作原理

管道式原理

管道式结构如图册所示

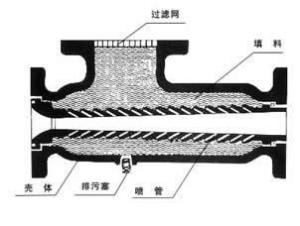

管道式汽水混合加热器原理与外形尺寸管道式汽水混合加热器原理与外形尺寸(2)

1、管道式汽水混合加热器由芯管（拉伐尔喷管）和外壳组成，芯管壁有很多斜孔，芯管进水端相对很小部位为喉口，芯管中间部分是混合加热区，芯管与外壳之间是蒸汽区。

2、汽水混合加热器工作过程中，冷水从喉口高速喷入加热区，同时，蒸汽从芯管斜孔高速喷入加热区，汽水混合换热，生产热水。

浸没式原理

浸没式结构如图册所示

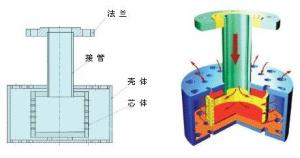

浸没式原理及外型尺寸浸没式原理及外型尺寸(2)

性能特点

汽水混合加热器，实现了启动无冲击、运行无震动、噪声极小，即使在装有温度自动控制系统的情况下，仍能平稳运行。

产品优点

汽水混合加热器属于直接式换热设备，板式换热器、热交换器、散热器等属于间接式换热设备。汽水混合加热器的优点有： 　1.蒸汽与液体瞬间混合均匀，加热迅速，热效率高达100%,节能。 　2.汽水混合加热蒸汽压力低于,高于被加热液体压力均可使用,而不受蒸汽压力必须高于液体压力0.05～0.1Mpa的限制。 　3.振动小，噪音低。 　4.体积小、价格廉、,投资少。 　5.温升大,可达70℃以上。 　6.结构简单、可拆卸、不易结垢、免维护、使用寿命长。 　7.可利用工业低压乏汽作热源制热水，节约了能源，保护了环境。 　8.由于针对用户参数选用型号或专门设计，对用户有极强的适用性，运行平稳，能满足用户各项要求。

型号规格

QSH汽水混合加热器的型号规格加热水量表T/h（吨/时）（如表A）

型 号规 格 QSH-4 QSH-6 QSH-8 QSH-10 QSH-12 QSH-16 QSH-20 QSH-24 QSH-32 QSH-40 QSH-48 QSH-64 QSH-70
额定进水量（T/h） 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260 400

说明：可根据供水量（即额定进水流量）直接选择对应型号。要求汽压≥水压+0.05MPa。

外形尺寸

型 号规 格 QSH-4 QSH-6 QSH-8 QSH-10 QSH-12 QSH-16 QSH-20 QSH-24 QSH-32 QSH-40 QSH-48 QSH-64 QSH-70
额定进水量（T/h） 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260 400

工作特性

为便于设计选型及安装施工，现列出加热器外型尺寸。（如表B）

型 号 QSH -4 QSH-6 QSH-8 QSH-10 QSH-12 QSH-16 QSH-20 QSH-24 QSH-32 QSH-40 QSH-48 QSH-64 QSH-70
安装尺寸 A 105 130 220 450 540 680
B 105 130 170 300 370 550
L 240 360 660 1200 1700 2000
水侧连接法兰 DN 40 65 125 250 300 350
D1 110 145 210 350 430 560
D 145 180 245 405 485 620
N×Ф 4×18 4×18 8×18 12×22 16×30 16×30
汽侧连接法兰 DN 40 65 125 250 300 350
D1 110 145 210 350 430 560
D 145 180 245 405 485 620
N×Ф 4×18 4×18 8×18 12×22 16×30 16×30

安装调试

型 号 QSH -4 QSH-6 QSH-8 QSH-10 QSH-12 QSH-16 QSH-20 QSH-24 QSH-32 QSH-40 QSH-48 QSH-64 QSH-70
安装尺寸 A 105 130 220 450 540 680
B 105 130 170 300 370 550
L 240 360 660 1200 1700 2000
水侧连接法兰 DN 40 65 125 250 300 350
D1 110 145 210 350 430 560
D 145 180 245 405 485 620
N×Ф 4×18 4×18 8×18 12×22 16×30 16×30
汽侧连接法兰 DN 40 65 125 250 300 350
D1 110 145 210 350 430 560
D 145 180 245 405 485 620
N×Ф 4×18 4×18 8×18 12×22 16×30 16×30

使用要求

对于不同型号的汽水混合加热器，为了加热不同温度的水，在额定流量D1T/h（吨/时）下，所需蒸汽量D0T/h(吨/时)，可由下式计算。 　D0=C（t2-t1）D1/(i0-Ct2) 　式中C—水的比热 t1—加热前的水温 t2—加热后的水温 　0—在压力为P0时进入汽水混合加热器饱和蒸汽的热焓kcal/kg(千卡/公斤) 　在开式系统或循环系统中，加热水量为额定流量时，加热温差与蒸汽消耗量的关系分别列于表C、表D。 　表C开式系统蒸汽消耗量 （饱和蒸汽压力为0.4MPa时） 单位：T/h(吨/时)

QSH- 4 6 8 10 12 16 20 24 32 40 48 64
额定进水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260
加 热温 度差℃ 20 0.039 0.081 0.116 0.228 0.325 0.520 0.813 1.138 1.951 3.145 5.366 8.455
40 0.081 0.188 0.303 0.471 0.672 1.076 1.681 2.353 4.034 7.057 11.092 17.479
60 0.125 0.261 0.469 0.730 1.043 1.669 2.609 3.652 6.261 10.952 17.217 27.130
80 0.173 0.360 0.649 1.009 1.441 2.306 3.603 5.045 8.649 15.135 23.784 37.477

表D循环系统蒸汽消耗量表 （饱和蒸汽压力为0.4MPa/时） 单位：T/h(吨/时)

QSH- 4 6 8 10 12 16 20 24 32 40 48 64
额定进水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260
加热温度差C 70~95 0.054 0.112 0.201 0.312 0.446 0.714 1.116 1.562 2.678 4.678 7.366 11.607
70~110 0.088 0.183 0.330 0.514 0.734 1.174 1.830 2.569 4.404 7.706 12.110 19.083
70~130 0.137 0.286 0.454 0.800 1.413 1.829 2.857 4.000 6.857 12.000 183857 29.714

用途

QSH- 4 6 8 10 12 16 20 24 32 40 48 64
额定进水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260
加 热温 度差℃ 20 0.039 0.081 0.116 0.228 0.325 0.520 0.813 1.138 1.951 3.145 5.366 8.455
40 0.081 0.188 0.303 0.471 0.672 1.076 1.681 2.353 4.034 7.057 11.092 17.479
60 0.125 0.261 0.469 0.730 1.043 1.669 2.609 3.652 6.261 10.952 17.217 27.130
80 0.173 0.360 0.649 1.009 1.441 2.306 3.603 5.045 8.649 15.135 23.784 37.477

特殊用途

QSH- 4 6 8 10 12 16 20 24 32 40 48 64
额定进水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 260
加热温度差C 70~95 0.054 0.112 0.201 0.312 0.446 0.714 1.116 1.562 2.678 4.678 7.366 11.607
70~110 0.088 0.183 0.330 0.514 0.734 1.174 1.830 2.569 4.404 7.706 12.110 19.083
70~130 0.137 0.286 0.454 0.800 1.413 1.829 2.857 4.000 6.857 12.000 183857 29.714

注意问题

1、汽水混合加热器可水平安装，也可垂直安装，但是蒸汽喷入方向只能水平或向下。 　2、在蒸汽管道近汽水混合加热器处，需要安装止回阀、过滤器。如以循环泵作为系统循环动力时，最好在蒸汽管道上加装电磁阀，以便停电时能自动切断汽源。 　3、启动时，应先开水阀，后开汽阀。停止运行时，应先关汽阀，后关水阀。 　4、调节水量，只能在汽水混合加热器进水侧进行。 　5、汽水混合加热器一般安装在水泵的吸水侧，但在高温采暖系统中，水泵无法承受高温时，汽水混合加热器也可安装在水泵的出水侧。汽水混合加热器安装在水泵吸水侧为优先安装方式（必要时可配热水泵）。 　6、水温水位控制参见“水温水位智能控制仪”。
