箱框构造

箱框结构是指用板材构成的框体或箱体结构，常采用整体榫或插入榫接合，有时也采用金属钉接合、金属连接件接合等形式。整体榫也包括直角榫与接尾榫等，均在箱框结构中得到了广泛的应用。

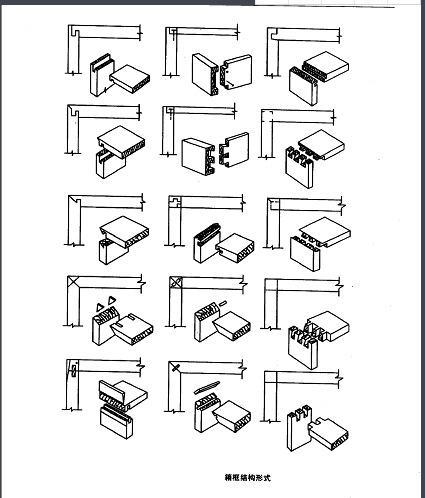

箱框结构主要用于传统的家具结构中，在现代家具中已不多见。下图1所示的是几种类型的箱框结构形式。

图1

常见的箱框角接合见下图2所示：

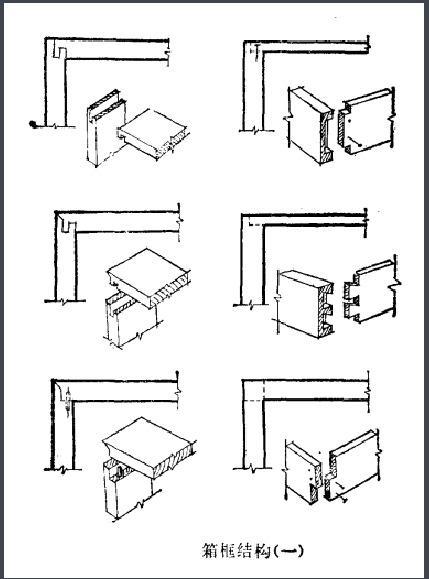

图2 箱框结构（一）

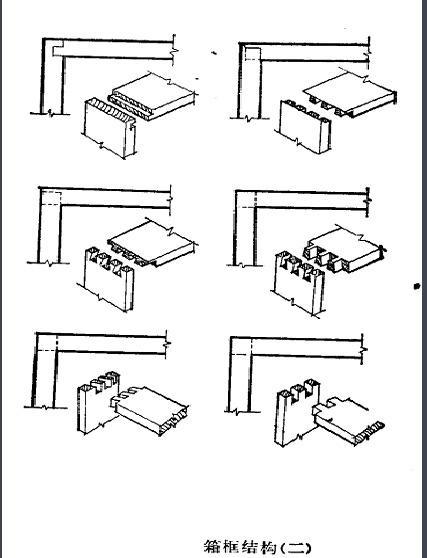

箱框结构（二）

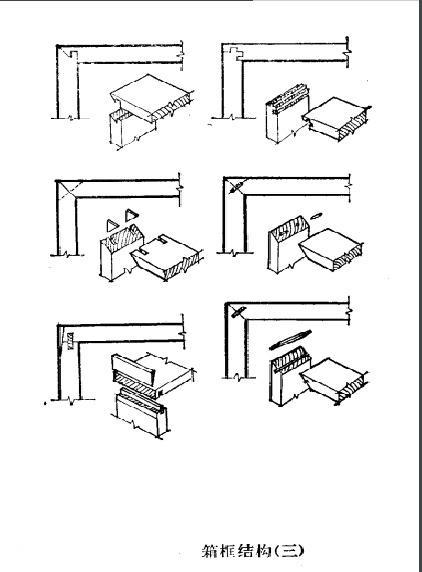

箱框结构（三）

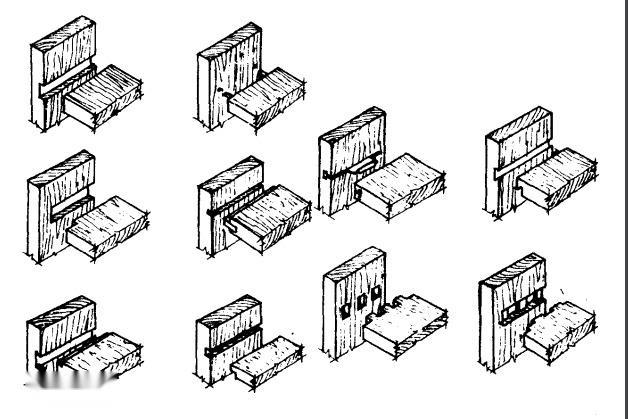

箱框内隔板的接合有整体榫接合、插入榫接合、槽榫接合以及金属连接件接合等形式。如下图3所示。

图3 箱框隔板的接合方法

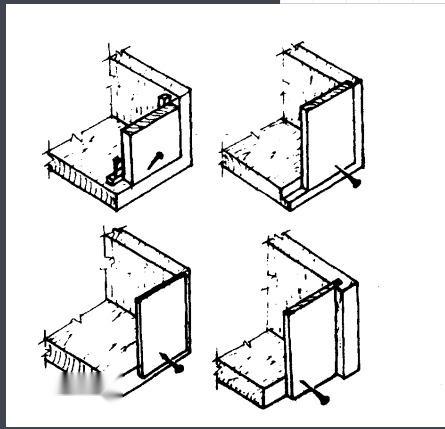

背板在木制品结构中虽然处于不显要的位置，但仍具有一定的要求。主要要求接缝严密，密封性好；其次是要掩蔽，要求侧向看不到背板，即不影响美观。常见的背板接合方法如下图4所示。

图4 箱框背板的接合方法

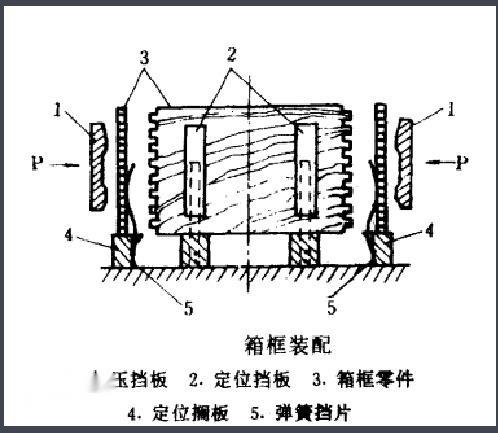

箱框件主要指木箱与抽屉一类制品。如下图5所示，可用箱框装配机进行装配。图中箭头P表示加压动力头的压力方向。

图5 箱框的装配

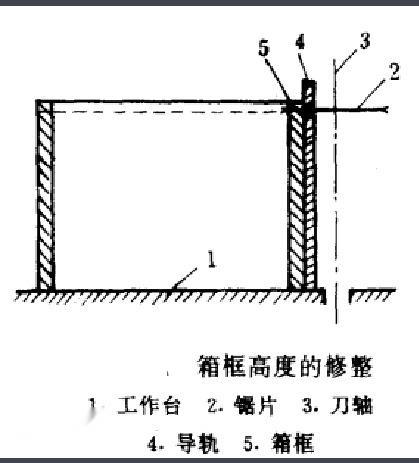

箱框底面与上面的修整，一般先在斜轴平刨机上加工好底面作为基准面。然后在立式铣床上安装一圆锯片加工上面，以保证高度尺寸的精确性（见下图6）。

箱框周边修整，可用斜轴平刨或砂光机进行修整。

图6 箱框高度的修整
