助力掌舵系统

它可以使游艇的操作更加便捷、灵活，在安全性、经济性上也有一定的作用。目前的助力掌舵系统主要包括机械式液压动力掌舵系统、电动助力掌舵系统和电子液压助力掌舵系统。

机械式液压动力掌舵系统一般由液压泵、油管、压力流量控制阀体、V型传动皮带、储油罐等部件构成。为保持压力，不论是否需要转向助力，系统总要处于工作状态，能耗较高。又由于液压泵的压力很大，也比较容易损害助力系统。

电动助力掌舵系统、利用电动机产生的动力协助驾车者进行动力转向。它一般是由转矩(转向)传感器、电子控制单元、电动机、减速器、机械转向器、以及畜电池电源所构成。 　在转向时，转矩(转向)传感器会“感觉”到转向盘的力矩和拟转动的方向，这些信号会通过数据总线发给电子控制单元，电控单元会根据传动力矩、拟转的方向等数据信号，向电动机控制器发出动作指令，从而电动机就会根据具体的需要输出相应大小的转动力矩，从而产生了助力转向。如果不转向，则本套系统就不工作，处于休眠状态等待调用。由于电动助力转向的工作特性，其方向感更好，高速时更稳。又由于它不转向时不工作，所以，也多少程度上节省了能源。但是这种掌舵系统一般只在小型游艇上运用到。

电子液压助力掌舵系统一般由储油罐、转向助力控制单元、电动泵、转向机、转向助力传感器等组成，其中转向助力控制单元和电动泵是一个整体结构。电子液压转向助力系统克服了传统的液压转向助力系统的缺点。它所采用的液压泵不再靠发动机皮带直接驱动，而是采用一个电动泵，它所有的工作的状态都是由电子控制单元根据游艇的行驶速度、转向角度等信号计算出的最理想状态。简单地说，在低速大转向时，电子控制单元驱动电子液压泵以高速运转输出较大功率，使驾驶员打方向省力；游艇在高速行驶时，液压控制单元驱动电子液压泵以较低的速度运转，在不至于影响高速打转向的需要同时，节省一部分发动机功率。

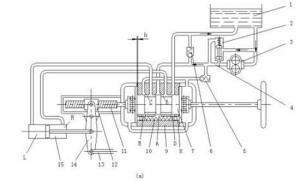

图1 助力掌舵系统1 油箱2 溢流阀3 齿轮油泵4 进油道量孔5 单向阀6 安全阀7 滑阀8 反作用阀9 阀体10 回位弹簧. 11 转向螺杆12 转向螺母13 纵拉杆14 转向垂臂15 助力缸

如图1所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器

(11、12)及助力缸15等组成。

滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。回位弹簧10有一定的预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。

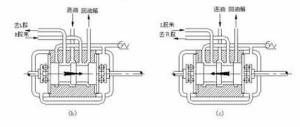

图2 助力掌舵系统直线行驶时，如图1所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，油压处于低压状态。　向右转弯时，转向螺杆11（左旋螺纹）顺时针方向转动，与转向轴制成一体的滑阀7和转向螺杆克服回位弹簧10及反作用阀8一侧的油压的作用力而向右移动。此时如图2中(b)所示，环槽A与C，B与D分别连通，而环槽C与E使进油道与助力缸15的L腔相通，形成高压回路；B与D使回油道与R腔相通，形成低压回路。在油压差的作用下，活塞向右移动，而转向螺母12向左移动。纵拉杆13也向右移动，带动转向轮向右偏转。由于系统压力很高（一般为6.9Mpa以上），汽车转向主要依靠推力。驾驶作用于转向盘的转向力基本上是打开滑阀所需的力，一般为5～10N，最大不超过10N, 因而转向操纵十分轻便。

左转弯时滑阀7左移，如图2中(c)所示，油路改变流通方向，助力缸15加力方向相反。
