DG型高压锅炉多级泵

目录导航

产品特点

长沙华力泵业生产的DG型次高压锅炉给水泵^[1]是单壳体节段式多级离心泵,主要由定子,转子,轴承和轴封四大部分组成.

宏力水泵产品结构图　　定子部分:主要由进水段,中段,出水段和导叶等组成,由穿杠将各段拉紧,构成工作室,其吸入口和吐出口均垂直向上,各段之间静止结合面主要靠金属面密封,并设有O型密封圈作为辅助密封.

转子部分:主要由轴,叶轮,平衡鼓和轴套等组成,轴将动力传递给叶轮使其工作,平衡盘（鼓）用来平衡轴力,轴上装有可更换的轴套以保护轴.

　　轴承部分:主要由轴承体,轴承盖及滑动轴承组成，其中在非联轴器端的轴承体中还装有两个背靠背装配的单列向心推力球轴承,以防止平衡盘（鼓）过度磨损,滑动轴承用稀油润滑，轴承体备有冷却腔,可外供水冷却轴承.

　　轴封部分:采用软填料密封,主要由轴承架上的密封函体,填料,填料环,水冷填料压盖等组成,密封腔通入一定压力的外来水,起水封,水冷和水润滑作用,而且水冷填料压盖外供一定冷却水,阻断热量向轴承方向传递,根据需要,也可采用平衡型机械密封,机械密封需通入一定压力的外供水，冷却润滑冲洗机械密封.　　

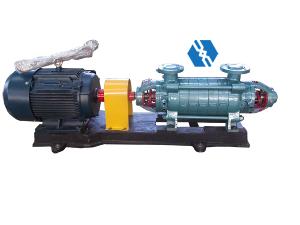

宏力水泵高压锅炉多级泵宏力水泵高压锅炉多级泵(2)传动：泵通过弹性联轴器由电机直接驱动,从电机端看泵,泵为顺时针方向旋转.

产品用途

DG型次高压锅炉给水泵供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体,作为高压锅炉给水或其它高压给水之用,输送介质温度不超过160℃,适用于电厂各种容量机组的单元制及母管制给水系统

起动

1、泵起动前应转动泵转子，检查转子是否灵活；

2、检查电机转向是否与泵转向一致；

3、打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；

4、检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态；

5、起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵给定的扬程）。

运行

宏力锅炉给水泵　1、该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管绝对不允许堵塞；

　2、在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；

　3、轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃；

　4、泵转子在运行中存在一定的轴向游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；

　5、泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。

停机

1、停机前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；

2、泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。

DG型高压锅炉多级泵部分参数

DG型高压锅炉多级泵部分性能参数表

型号	流量	扬程	转速	轴功率	配带电动机			效率	必需汽蚀余量	叶轮名义直径	泵口径			泵重
		Q	H	n	Pa	功率	型号	η	必需汽蚀余量	叶轮名义直径			进口		出口
		m3/h	m	r/min	kW	kW	型号		%	m	mm	mm	mm
DG25-50×10	15 25 28	515 500 480	2980	47.7 63 67.8	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	430
DG25-50×11	15 25 28	566 550 528	2980	52.5 69.3 74.6	90	Y280M-2	44 54 54	2.4 2.7 2.8	196	80	80	450
DG25-50×12	15 25 28	618 600 576	2980	57.3 75.6 81.4	110	Y315S-2	44 54 54	2.4 2.7 2.8	196	80	80	475
DG25-50×3	15 25 28	154.5 150 144	2980	14.3 18.9 20.3	30	Y200L1-2	44 54 54	2.4 2.7 2.8	196	80	80	270
DG25-50×4	15 25 28	206 200 192	2980	19.1 25.2 27.1	37	Y200L2-2	44 54 54	2.4 2.7 2.8	196	80	80	295
DG25-50×5	15 25 28	257.5 250 240	2980	23.9 31.5 33.9	37	Y200L2-2	44 54 54	2.4 2.7 2.8	196	80	80	315
DG25-50×6	15 25 28	309 300 288	2980	28.6 37.8 40.7	45	Y225M-2	44 54 54	2.4 2.7 2.8	196	80	80	340
DG25-50×7	15 25 28	360.5 350 336	2980	33.4 44.1 47.5	55	Y250M-2	44 54 54	2.4 2.7 2.8	196	80	80	360
DG25-50×8	15 25 28	412 400 384	2980	38.2 50.4 54.2	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	385
DG25-50×9	15 25 28	463.5 450 432	2980	43 56.7 61	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	405
DG80-30×10	26 43 48	340 300 278	2980	40 50 52.5	75	Y280S-2	60 70 69	3 3.9 4.3	162	80	80	255
DG80-30×3	26 43 48	102 90 83.4	2980	12 15 15.8	18.5	Y160L-2	60 70 69	3 3.9 4.3	162	80	80	150
DG80-30×4	26 43 48	136 120 111.2	2980	16 20 21	22	Y180M-2	60 70 69	3 3.9 4.3	162	80	80	165
DG80-30×5	26 43 48	170 150 139	2980	20 25 26.3	30	Y200L1-2	60 70 69	3 3.9 4.3	162	80	80	180
DG80-30×6	26 43 48	204 180 166.8	2980	24 30 31.5	37	Y200L2-2	60 70 69	3 3.9 4.3	162	80	80	195
DG80-30×7	26 43 48	238 210 194.6	2980	28 35 36.8	45	Y225M-2	60 70 69	3 3.9 4.3	162	80	80	210
DG80-30×8	26 43 48	272 240 222.4	2980	32 40 42	55	Y250M-2	60 70 69	3 3.9 4.3	162	80	80	225
DG80-30×9	26 43 48	306 270 250.2	2980	36 45 47.3	55	Y250M-2	60 70 69	3 3.9 4.3	162	80	80	240
DG46-50×10	28 46 50	575 500 480	2980	82.7 99.5 103.5	132	Y315M1-2	53 63 63.2	2.5 2.8 3	208	80	80	430
DG46-50×11	28 46 50	632.5 550 528	2980	91 109 113.5	132	Y315M1-2	53 63 63.2	2.5 2.8 3	208	80	80	450
DG46-50×12	28 46 50	690 600 576	2980	99.3 119.4 123.9	160	Y315L1-2	53 63 63.2	2.5 2.8 3	208	80	80	475
DG46-50×3	28 46 50	172.5 150 144	2980	24.8 29.9 31	37	Y200L2-2	53 63 63.2	2.5 2.8 3	208	80	80	270
DG46-50×4	28 46 50	230 200 192	2980	33.1 39.8 41.3	55	Y250M-2	53 63 63.2	2.5 2.8 3	208	80	80	295
DG46-50×5	28 46 50	287.2 250 240	2980	41.4 49.8 51.6	75	Y280S-2	53 63 63.2	2.5 2.8 3	208	80	80	315
DG46-50×6	28 46 50	345 300 288	2980	49.6 56.7 61.9	75	Y280S-2	53 63 63.2	2.5 2.8 3	208	80	80	340
DG46-50×7	28 46 50	402.5 350 336	2980	57.9 69.7 72.2	90	Y280M-2	53 63 63.2	2.5 2.8 3	208	80	80	360
DG46-50×8	28 46 50	460 400 384	2980	66.2 79.6 82.6	90	Y280M-2	53 63 63.2	2.5 2.8 3	208	80	80	385

型号	流量	扬程	转速	轴功率	配带电动机			效率	必需汽蚀余量	叶轮名义直径	泵口径			泵重
		Q	H	n	Pa	功率	型号	η	必需汽蚀余量	叶轮名义直径			进口		出口
		m3/h	m	r/min	kW	kW	型号		%	m	mm	mm	mm
DG25-50×10	15 25 28	515 500 480	2980	47.7 63 67.8	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	430
DG25-50×11	15 25 28	566 550 528	2980	52.5 69.3 74.6	90	Y280M-2	44 54 54	2.4 2.7 2.8	196	80	80	450
DG25-50×12	15 25 28	618 600 576	2980	57.3 75.6 81.4	110	Y315S-2	44 54 54	2.4 2.7 2.8	196	80	80	475
DG25-50×3	15 25 28	154.5 150 144	2980	14.3 18.9 20.3	30	Y200L1-2	44 54 54	2.4 2.7 2.8	196	80	80	270
DG25-50×4	15 25 28	206 200 192	2980	19.1 25.2 27.1	37	Y200L2-2	44 54 54	2.4 2.7 2.8	196	80	80	295
DG25-50×5	15 25 28	257.5 250 240	2980	23.9 31.5 33.9	37	Y200L2-2	44 54 54	2.4 2.7 2.8	196	80	80	315
DG25-50×6	15 25 28	309 300 288	2980	28.6 37.8 40.7	45	Y225M-2	44 54 54	2.4 2.7 2.8	196	80	80	340
DG25-50×7	15 25 28	360.5 350 336	2980	33.4 44.1 47.5	55	Y250M-2	44 54 54	2.4 2.7 2.8	196	80	80	360
DG25-50×8	15 25 28	412 400 384	2980	38.2 50.4 54.2	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	385
DG25-50×9	15 25 28	463.5 450 432	2980	43 56.7 61	75	Y280S-2	44 54 54	2.4 2.7 2.8	196	80	80	405
DG80-30×10	26 43 48	340 300 278	2980	40 50 52.5	75	Y280S-2	60 70 69	3 3.9 4.3	162	80	80	255
DG80-30×3	26 43 48	102 90 83.4	2980	12 15 15.8	18.5	Y160L-2	60 70 69	3 3.9 4.3	162	80	80	150
DG80-30×4	26 43 48	136 120 111.2	2980	16 20 21	22	Y180M-2	60 70 69	3 3.9 4.3	162	80	80	165
DG80-30×5	26 43 48	170 150 139	2980	20 25 26.3	30	Y200L1-2	60 70 69	3 3.9 4.3	162	80	80	180
DG80-30×6	26 43 48	204 180 166.8	2980	24 30 31.5	37	Y200L2-2	60 70 69	3 3.9 4.3	162	80	80	195
DG80-30×7	26 43 48	238 210 194.6	2980	28 35 36.8	45	Y225M-2	60 70 69	3 3.9 4.3	162	80	80	210
DG80-30×8	26 43 48	272 240 222.4	2980	32 40 42	55	Y250M-2	60 70 69	3 3.9 4.3	162	80	80	225
DG80-30×9	26 43 48	306 270 250.2	2980	36 45 47.3	55	Y250M-2	60 70 69	3 3.9 4.3	162	80	80	240
DG46-50×10	28 46 50	575 500 480	2980	82.7 99.5 103.5	132	Y315M1-2	53 63 63.2	2.5 2.8 3	208	80	80	430
DG46-50×11	28 46 50	632.5 550 528	2980	91 109 113.5	132	Y315M1-2	53 63 63.2	2.5 2.8 3	208	80	80	450
DG46-50×12	28 46 50	690 600 576	2980	99.3 119.4 123.9	160	Y315L1-2	53 63 63.2	2.5 2.8 3	208	80	80	475
DG46-50×3	28 46 50	172.5 150 144	2980	24.8 29.9 31	37	Y200L2-2	53 63 63.2	2.5 2.8 3	208	80	80	270
DG46-50×4	28 46 50	230 200 192	2980	33.1 39.8 41.3	55	Y250M-2	53 63 63.2	2.5 2.8 3	208	80	80	295
DG46-50×5	28 46 50	287.2 250 240	2980	41.4 49.8 51.6	75	Y280S-2	53 63 63.2	2.5 2.8 3	208	80	80	315
DG46-50×6	28 46 50	345 300 288	2980	49.6 56.7 61.9	75	Y280S-2	53 63 63.2	2.5 2.8 3	208	80	80	340
DG46-50×7	28 46 50	402.5 350 336	2980	57.9 69.7 72.2	90	Y280M-2	53 63 63.2	2.5 2.8 3	208	80	80	360
DG46-50×8	28 46 50	460 400 384	2980	66.2 79.6 82.6	90	Y280M-2	53 63 63.2	2.5 2.8 3	208	80	80	385
