发电机接地保护测控装置

发电机接地保护测控装置

目录导航

功能介绍

保护功能

转子一点接地;

转子二点接地;

测量功能

励磁电压:UL;

辅助功能

故障录波;

通讯方式

485通讯;

以太网通讯;

光纤通讯;

保护原理

转子一点接地保护

该保护主要反映转子回路一点接地故障。

采用乒乓式开关切换原理,通过求解两个不同的接地回路方程,实时计算转子接地电阻和接地位置。原理图见下图所示。其中:S1、S2为由微机控制的电子开关,RD为接地电阻,为接地点位置,E为转子电压。4个降压电阻R,一个测量电阻R1。当S1闭合,S2断开时(状态1),在R1上测得电压为U1,S1断开,S2接通时(状态2)在R1上测得电压为U2。△U=U1-U2。接地电阻和接地位置计算公式如下:

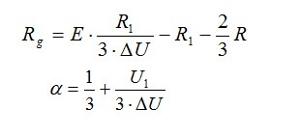

发电机接地保护接地电阻和接地位置计算公式发电机接地保护接地电阻和接地位置计算公式

计算接地位置并记忆,是为判断转子两点接地作准备的。为防止保护误动及计算溢出,特设启动判据:E > 50V。

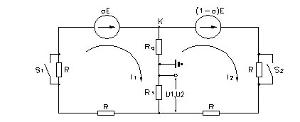

发电机接地保护装置原理图发电机接地保护装置原理图

当RD小于或等于接地电阻整定值时,经延时发转子一点接地信号或作用于跳闸。

在单元管理机上可实时显示转子接地电阻值和接地位置。

b 技术指标

① 接地电阻高定值整定范围:1~50k,整定误差不超过5%;

② 接地电阻低定值整定范围:0.1~20k,整定误差不超过5%;

③ 接地电阻高定值延时整定范围:1.0~10s,整定误差不超过5%;

④ 接地电阻低定值延时整定范围:1.0~10s,整定误差不超过5%。

c 整定计算

① 接地电阻整定值取决于正常运行时转子回路的绝缘水平;

② 接地电阻高定值可整定为10k及以上延时(4~10s)动作于发信号;

③ 接地电阻高定值可整定为10k以下延时(1~4s)动作于发跳闸。

d 定值整定清单

转子两点接地保护

该功能是在一点接地保护的基础上实现的。当接地位置的变化量大于某一定值时,则认为发生了两点接地,保护瞬时跳闸。[1]
