蓄电池组在线均衡系统

蓄电池组在线均衡系统

蓄电池组在线均衡系统，是对直流系统充电机存在弊病的有益补充，解决长期以来的直流系统蓄电池单体之间的不均衡充电问题。

等同于为每一节电池提供一台充电机，通过先进的微机控制技术和电力技术，自动对蓄电池组中各单体电池在线均衡调节控制，让每节蓄电池端电压、容量及内阻处于均衡值，防止单体电池过、欠充电，并对性能较弱的电池进行补充电及在线活化。可取代蓄电池巡检仪和在线内阻测试仪等产品。对降低投资成本，节能减排，建设生态文明，实现经济可持续发展有着重要的推动作用。

该系统由监控模块、均衡调节单元、电池测量单元、电池活化单元等组成。

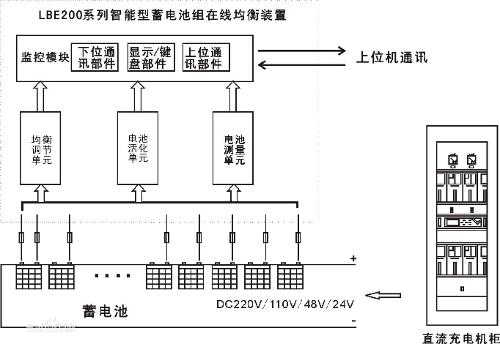

系统原理图

■监控模块：对系统进行计算分析、综合管理及通讯。

■均衡调节单元：通过对各电池的均衡控制，达到使电池组均衡目的。

■电池测量单元：对电池组各节电池的端电压、内阻、容量等进行测量。

■电池活化单元：采用脉冲式活化方式，消除极板硫酸盐结晶。

系统在上电后即投入在线运行，根据电池测量单元采集到的电池电压计算出均衡度，均衡度大于设定值时，系统中均衡调节单元将自动分别对单节电池进行均衡放电和均衡充电，直至均衡度达到设定范围。（均衡度=单节电池电压与电池的平均电压的最大差/ 单节电池最低电压 X100%）。

对落后（老化）电池的活化原理：采用朗尔专有蓄电池活化方式，具有以下特点：

微电脑全程智能检测和控制系统；

高精度的电压和电流A/D检测、充电稳定可靠；

完全符合铅酸电池的标准充电特性曲线；

蓄电池组在线均衡系统自动检测环境温度补偿电压参数功能；

电量检测性预充电功能有效避免误充电；

电池电压类型准确识别功能、避免误充电；

短路、过流过压、超温、超时多种自动保护功能；

在线内阻测量原理：利用专有方法来形成瞬间负载，然后通过瞬间压降和负载电流来计算电池内阻。计算法既能对在线浮充电池进行测量，也能够对离线浮充的电池进行测量。电阻测量 0.03mΩ～3Ω，最高分辨率10μΩ ；

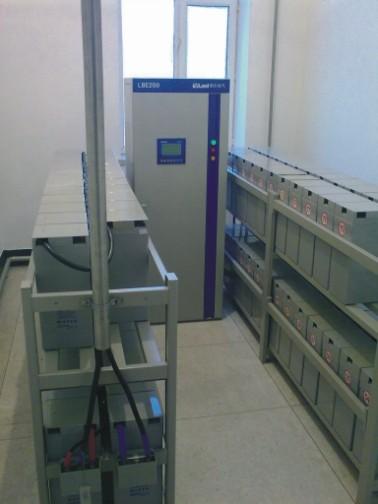

现场图

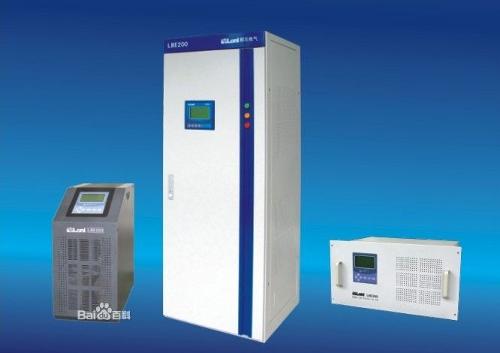

蓄电池组在线均衡系统，采用工业级高性能32位单片机，12位A/D及汉字液晶显示，最多可对112节蓄电池进行测量和均衡操作，可在线精确测量电池的端电压、内阻、容量等参数，具备蓄电池端电压、内阻、容量等参数异常告警功能，采用RS485通讯，当电池测量均衡部分有故障，监控将报其通讯故障，提供每一节电池运行的当前状态。具有RS485通讯口及Modbus规约，实现远程智能化管理。LBE200系列蓄电池组具有在线均衡功能、在线活化功能和在线检测功能。

在线均衡每节电池，使他们工作在相同的电压状态，防止因蓄电池过充或欠充而导致蓄电池组快速老化。可自动对单节电池进行均衡调整，使各节电池的性能均衡一致，延长电池组使用寿命。

蓄电池组在线均衡系统在线均衡系统能对性能落后的单体电池进行在线活化，防止蓄电池因长期浮充电导致硫酸盐化，能延长蓄电池组的运行使用寿命两倍以上，减少环境污染，具有良好的社会效益和环保性。

蓄电池内阻在线测试功能、蓄电池容量在线测试功能、蓄电池端电压巡检功能，可完全取代现有直流电源系统中的蓄电池组内阻测试仪、容量检测仪及电压巡检仪。

主要用于电力操作电源、通信电源、不间断电源（UPS）、太阳能发电电源等场合。具体领域有：

电力系统：变电站、火力发电厂、水利发电厂、核电厂、太阳能发电、风力发电；

通讯系统：中国移动、中国联通、中国电信、中国网通、铁通等；

专网系统：国防通信、公安通信、边防海关等；

工矿企业：石化、冶金、电气化铁路、大型工厂。
