中间储仓式制粉系统

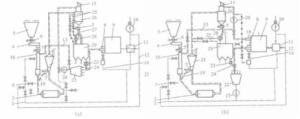

图1 单进单出钢球磨煤机中间储仓式制粉系统单进单出钢球磨煤机中间储仓式制粉系统曾得到广泛应用。图1（1-热风管；2-磨煤机；3-冷风入口；4-给煤机；5-原煤仓；6-闸板；7-锁气器；8-燃烧器；9-锅炉；10-送风机；11-空气预热器；12-压力冷风管；13-再循环器；14-二次风管；15-防爆门；16-下行干燥管；17-热一次风机；18-三次风；19-回粉管；20-排粉机；21-粗粉分离器；22-一次风箱；23-给粉机；24-混合器；25-排湿管；26-煤粉分离器；27-转换挡板；28-螺旋输粉机；29-煤粉仓）所示为两种典型的系统：乏气送粉系统和热风送粉系统。当燃用煤的质量较好时，可采用图1(a)所示乏气送粉系统，以乏气作为一次风的输送介质，乏气夹带的细粉与给粉机下来的煤粉混合后，被送入炉膛燃烧。当燃用难燃的无烟煤、贫煤或劣质烟煤时，需用高温一次风来稳定着火燃烧，则要采用如图1(b)所示的热风送粉中间储仓式制粉系统，用从空气预热器来的热空气作为一次风的输送介质。乏气作为三次风送入炉膛燃烧。^[1]

图1中13为乏气再循环管，用来协调煤粉输送、干燥和燃烧三者所需的风量，以适应煤的水分和燃烧所需煤粉量等的变化。^[1]

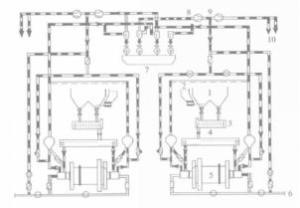

图2 双进双出钢球磨煤机中间储仓式制粉系统双进双出钢球磨煤机中间储仓式制粉系统如图2（1-原煤仓；2-褐煤焦炭仓；3、4-给煤机；5-双进双出钢球磨煤机；6-热一次风；7-煤粉仓；8-磨煤风机；9-乏气风机；10-去燃烧器乏气）所示。该锅炉燃用混煤(原煤+褐煤焦炭)。^[1]

图3 中速磨煤机储仓式制粉系统由于直吹式系统有对锅炉负荷变化响应迟缓和低负荷运行经济性差的缺点，国内外都有中速磨煤机储仓式制粉系统投运。如图3（1-给煤机；2-磨煤机；3-细粉分离器，4-煤粉仓；5-排粉风机；6-燃烧器；7-锅炉；8-空气预热器；9-送风机；10-给粉机）所示，在储仓式制粉系统中增加了细粉分离器、煤粉仓、给粉机和排粉风机等设备。细粉分离器分离下来的煤粉储存在煤粉仓，由给粉机送入一次风管道。细粉分离器都采用旋风式分离器，一般粒径小于10um的煤粉无法分离而随干燥介质从分离器排出，此煤粉量约为磨煤出力的10%左右，称为乏气。排粉风机布置在细粉分离器之后，不易磨损。^[1]

由于中速磨煤机磨制的煤一般挥发分较高，煤粉的着火和燃烧性能较好，通常采用如图2所示的中间储仓式乏气送粉系统。由于系统中增设了煤粉仓，有较多的煤粉储存，因此磨煤机的出力不再受锅炉负荷的限制，始终可以在最佳工况下运行，可以保证所需的煤粉细度，且具有较高的经济性。同时，锅炉负荷变化时，可以通过改变给粉机转速直接调节给粉量，迅速响应负荷变化，满足调峰机组的运行要求。^[1]
