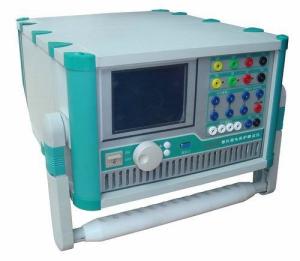

微机继电保护检测仪

微机继电保护检测仪

中文名 微机继电保护检测仪
别称 微机继保仪、继电保护测试仪
目录导航

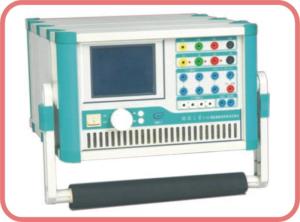

产品简介

微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行,亦可联接笔记本电脑运行的先进结构。主机内置新一代高 速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放,自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。[1]

特点

1.微机继电保护测试仪内嵌工控机或外接PC机控制,面板8.4吋彩色LCD显示,仪器本体可独立工作。

2.微机继电保护测试仪软件图形窗口操作界面,操作简便,内置虚拟键盘,仅用鼠标即可进行操作。

3.微机继电保护测试仪电流电压放大器:电流、电压源中无升流器、升压器,而采用直接耦合放大方式,初级放大回路直接接收D/A转换输出的信号,不经插值处理。使得电流电压不但能输出直流及1~1KHZ的各种波形,而且无附加延时,保证了输出响应时间及正确的暂态波形,在输出稳态波形时,由于快速的输出响应,保证了电流电压的同步性及相位角、合闸角的精度。功率放大回路具有完善的电流、电压及超温保护功能,防止大功率器件在试验中被损坏,电流源开路或过载时,自动报警,相应相发出报警灯光指示,同时有连续报警声音。电压源短路或严重过载时,跳开功放,电源指示灯发出闪烁的红光,同时发出报警声。为防止大电流下长期工作而引起电流放大器过热,当测试装置的任意一相电流大于10A时,软件设有限时功能,此限时不影响正常使用,主要为防用户不合理设置或操作,引起大电流长时间误输出。

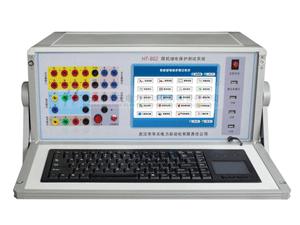

HT-802微机继电保护测试仪-工控机型HT-802微机继电保护测试仪-工控机型4.微机继电保护测试仪电源:仪器使用单相220V交流电源,,当面板总电源开关合上时,仅产生±5V,±15V电压给D/A板使用,面板电源指示灯发绿光。当功放电源开关按钮按下(合上),软件进入应用程序后功放软件开关也自动合上时,功放直流电源投上,面板电源指示灯发红光。前述任意一开关断开(软、硬功放开关)功放电源断开,面板电源指示灯发绿光。

5.微机继电保护测试仪电压电流每相功放电源相互独立,输出相互隔离,各相电压电流之间可灵活串并联使用。

6.微机继电保护测试仪软件用C++编程,软件升级快。备有扩展并口及USB口。可与其它PC机通讯,软件可通过Internet网络进行本地升级。

7.微机继电保护测试仪试验结果可上传,也可在线打印,报表格式与Excel兼容。

8.微机继电保护测试仪高强度抗振铝合金机箱,轻便、耐磨,抗锈蚀、抗冲击。

产品别名

微机继电保护测试仪(6相)、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

英文名称

微机继电保护检测仪:Microprocessor-based relay protection tester

用途

1.微机继电保护测试仪二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器)。

2.整组传动,能摸拟各种简单或复杂的瞬时性,永久性,转换性故障,可在基波上叠加暂态直流分量。

3.能随意叠加各次谐波,叠加初始角及含量在线可控。

4. 可分相输出不同频率交流量、交直流两用。

5. 专用低周单元,可方便测试微机低周保护及发电机转速差控制回路。

6.自动与手工测试、静态与动态测试方式任意选择,测试定值、结果数据和曲线   可存档、打印。

7.微机主变保护差动比例及谐波制动特性的自动测试。

8.整组距离、零序保护自动测试。

9.微机继电保护测试仪用户可编程测试单元,以满足特殊试验用途,例备自投装置的测试。

技术指示

产品参数

1.主机电源

功耗: <2000VA

单相电压: 220V±20%

主保险丝:250V 10A

电源频率:50HZ±10%

2.电流源

三相:3×0~40A

三相并联:0~120A

直流:3×0~15A

精度:<0.5%( AC: 02A~40A DC: 1~15A)

分辩率:0.001A

最 大功 率:交流 400VA/相

直流 200W/相

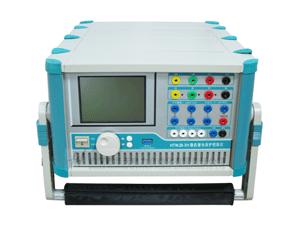

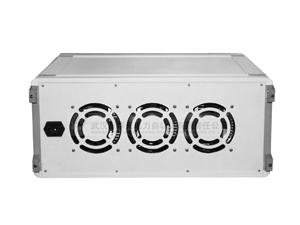

HT-702微机继电保护测试仪(4U+3HT-702微机继电保护测试仪(4U+33.电压源

四相电压:4×0~120V

最高输出电压:AC:480V DC:480V

精度:<0.5%(AC: 0~120V U= :1~250V)

分辩率:0.001V

四相直流电压:4×0~120V 4×80W

4.输出频率

范围:0~1000HZ

误差:<0.001HZ (10~70HZ)

分辩率:0.001HZ

5.相位

范围:0~360°

误差:<0.2°

分辩率:0.1°

6.输入接点

数量:5对

类型:空接点、<250VDC电信号兼容

7.输出接点

数量:2对

类型:空接点

空接点容量:24V/3A或250V/0.3A

8.环境要求

工作温度:0~80°

存储、运输:-25°~80°

湿度:<90%

工作原理

1、交流电流输出

输出精度 0.5级

相电流输出(有效值) 0~40A

相电流长时间允许工作值(有效值) 10A

相电流最大输出功率 450VA

三并电流最大输出时最大输出功率 900VA

三并电流最大输出时允许工作时间 10s

频率范围(基波) 20~1000Hz

谐波次数 1~20 次

2、直流电流输出

输出精度 0.5级

电流输出 0~±10A / 每相,0~±30A / 三并

最大输出负载电压 20V

3、交流电压输出

主机主机 输出精度 0.5级

相电压输出(有效值) 0~120V

线电压输出(有效值) 0~240V

相电压/线电压输出功率 80VA / 100VA

频率范围(基波) 20~1000Hz

谐波次数 1~20次

4、直流电压输出

输出精度 0.5级

相电压输出幅值 0~±160V

线电压输出幅值 0~±320V

相电压/线电压输出功率 70VA / 140VA

5、开关量

7路开关量输入

空接点 1~20mA,24V

电位接点接入 “0”:0 ~ +6V; “1”:+11 V ~ +250 V

2对开关量输出 DC:220 V/0.2 A;AC:220 V/0.5 A

6、时间测量范围

0.1ms ~ 9999s , 测量精度 <0.1ms

操作步骤

内嵌计算机为具有双向并口586工控机,内存64M,硬盘容量32M,支持标准101键盘,LCD或CRT。

当仪器面板交流电源开关合上时,计算机启动,同时仪器产生±5V、±15V、25V电压,这时D/A板能正常工作,测试仪自动进入主菜单,当选择某一应用程序后,PC机打开功放电源软开关,此时若按下面板功放按钮,则功放电源投入,功放能正常工作。

PC机据测试项目及所设置参数,华天电力计算好各种状态电流电压波形数据,当软件操作试验时,PC机把计算好的数据分别送给8路D/A,D/A转换以后的摸拟信号经功放放大从面板电流电压输出端子输出至被测保护。同时,被测保护动作信号,经输入信号端子送到I/O接口芯片,PC机在送数的同时不断查询I/O接口芯片,据测试项目,调整传送的电流电压数据,直至测试完毕。

测试结束,退出应用程序回到主菜单时,功放电源软开关自动断开。

异常现象及处理

1.关闭测试仪电源开关。将测试导线分别从面板上的电压输出插孔和电流输出插孔接至被测试屏或保护装置上。将保护动作接点用测试导线引至测试仪开入端子(面板左上部N1~N5)。如用外接PC机控制,需用打印电缆把PC机并口和仪器背板上的PC机接口连接,并把旁边的选择开关置“外”位置 。

2.确认接线正确无误后,连接测试仪电源线(AC220V)、PS2鼠标(或键盘),需在线打印试验结果可连接打印机至仪器背板并口,合上测试仪交流电源开关。面板电源指示灯发绿光(如用外接PC机控制 ,开启PC机),测试仪自动进入主菜单。

3.按下面板上的功放电源开关。

4.选择相应功能应用程序,自动打开软件功放开关,电源指示灯发红光,操作程序,开始试验。

5.试验完毕后,存储、打印结果,退出应用程序,先关测试仪功放开关、交流开关,然后拆除测试线、电源线、打印电缆。

6.用通讯线通过并口与其它PC机连接,两边运行随机通迅程序,可把试验结果上传,也可用U盘把试验结果传至PC机,再在PC机上或U盘上运行随机打印系统程序,可在Windows Excel 下处理试验报表。
