双轴搅拌机

　　词条内容：双轴搅拌机

　　词条类别：搅拌设备

　　词条介绍： 电站锅炉辅机

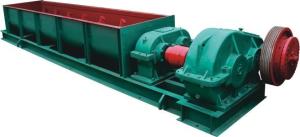

双轴搅拌机　　双轴搅拌机^[1]利用两根呈对称状的螺旋轴的同步旋转，在输送干灰等粉状物料的同时加水搅拌，均匀加湿干灰粉状物料，达到使加湿物料不冒干灰又不会渗出水滴的目的，从而便于加湿灰装车运输或转入其它输送设备。主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合。

　　型号 / SJ100B

　　出力 t/h 100

　　电机型号 / Y200L2-6

　　电机功率 kW 22

　　减速机型号 / XWD22-9-1/17

　　主轴转速 r/min 56

　　叶片回旋直径 mm 700

　　水压 Mpa 0.2~0.6

　　进水口通径 mm DN80

　　水量 t/h 15~25

　　湿灰含水率 / 15~25%

　　CaO最大允许含量 / 20%

　　搅拌机外型尺寸 mm 3800X2300X1140

　　搅拌机质量 Kg 6500

　　设备结构特点：

　　双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成（详见随机外供图），具体结构性能特点如下：

　　1 壳体主要由板材及型钢构成，在制造厂内焊接成形，并与其他部件组装在一起，是双轴搅拌机的支撑。壳体密封严密，不会有飞灰外扬、漏灰的现象。

　　2 螺旋轴总成是双轴搅拌机的主要组成部分，其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。

　　左右旋向螺旋轴制造精度要求高，工艺性能好，与轴承座、轴承套、轴承盖有严格的配合要求。齿轮模数为8，齿数为60，齿形角为20°；链轮节距为50.8，齿数为25，齿形为GB1224-85。齿轮、链轮都有防护罩保护，可以安全有效的运行。油杯为压配式压注油杯，加注润滑油方便、有效。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单，磨损之后易于更换，使用寿命长。

　　3加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴，布置在搅拌机机壳内部上方，沿螺旋轴方向轴向排列，形成水帘以利于物料的加湿搅拌。喷嘴结构简单，易于更换，不锈钢材质，防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。

　　4盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔，以方便操作人员平时的检修及保养。

该设备适用于燃煤电站干灰输送系统，作干灰加水搅拌用。该机可以顺利地将干灰制成含水率25％左右的湿灰，装车外运，也可以将干灰制成高浓度灰浆，装船外运或皮带输送等。该机具有结构紧凑，搅拌均匀，无扬尘，符合环保要求等优点。处理量10—200吨/小时，可根据用户要求配备微机控制，是火力发电厂处理粉煤灰的理想设备。

1、硬齿面减速机和力矩限止器，使设备运行得到安全保障。

2、合理的喷雾装置，使灰水混合达到最佳效果。

3、高耐磨材料制成的搅拌机叶片，是搅拌机使用寿命长、正常运行的可靠保证。

4、设计合理的轴座及密封装置结构，不仅检修方便，而且使水的漏、冒现象彻底消除。

5、增加预加水段，使搅拌效果更好。

6、宽敞的翻转检修门使检修工作舒适轻松。

7、灵活可靠的电气控制系统，使操作安全、简便。

双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。
