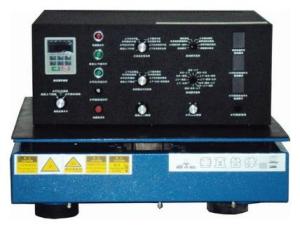

振动试验机

‧音圈结构获得中标局及美国发明专利。

‧水平滑床采用无段式静音油压帮浦。

‧侧板、底板采用铸钢制造，坚固且具低共振之特性。

‧机台采气囊及油压缓冲器双重避振设计，无须地桩固定，机台安全稳定不摇晃，不影响楼板结构及受到外界振动干扰。

‧2kgF～3,000kgF (10,000kgF~Max)

‧DC~2,000Hz option(4,000Hz~Max)

　　　1.振动方向：①（上下/左右/前后）单独振动②上下/左右/前后三轴一起振动③二轴一起振动（上下左右/左右前后/上下前后）④二轴、三轴连续振动（上下→左右→前后/上下→前后→左右/左右→前后→上下/左右→上下→前后/前后→上下→左右/前后→左右→上下）⑤垂直+水平振动（上下/前后）⑥全方位六度空间一起振动。 　　3.振动试验机最大试验负载：100kg/最大激振力2200kgf。 　　4.频率范围：定频50HZ。 5.振动试验机功率：3.3 KW。 　　6.振幅(可调范围mmp-p)：0～5.2mm。 　　7.最大加速度：22g ，最大加速度=0.002×f²（频率HZ）×D（振幅p-pmm）。 　　举例:10HZ最大加速度=0.002×10²×5=1g。 　　8.振动波形：正弦波(半波/全波)。 　　9.时间控制：任何时间可设（秒为单位）。 　　10.电源电压（V）：220。 　　11.最大电流：15（A）。 　　12.精密度：频率可显示到0.01Hz。 　　13.显示振幅加速度（另购）：如需看出振幅、加速度、最大加速度、准确数字需另购测量仪。 　　14.最大振幅5.2mm，最大振幅=20/(0.002×f²)。 　　举例：100Hz最大振幅=20/(0.002×100²)=1mm。 　　15.加速度与振幅换算1g=9.8m/s²。 　　16.频率越大振幅越小

1、工作温度：5℃~35℃

2、环境湿度：不大于85%RH

3、电子式控制、振动频率、振幅可调，推动力大，杂音小。

4、高效率、高负载、高频宽，低故障。

5、控制器易操作，全闭封，极安全。

6、效率振动型态。

7、移动式工作基架，易于放置，美观大方。

8、适合生产线、流水线做全检。

振动测试的目的，在于实验中做一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。据统计的数据显示提升3%的设计水准，将增加20%的回收及减少18%的各项不必要支出。振动模拟依据不同的目的也有不同的方法，如共振搜寻、共振驻留、循环扫描、 随机振动及应力筛检等。

一、结构的强度；

二、结合物的松脱；

三、保护材料的磨损；

四、零组件的破损；

五、电子组件之接触不良；

六、电路短路及断续不稳；

七、各件之标准值偏移；

八、提早将不良件筛检出；

九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振因素。

而振动测试的程序，须评估订定试验规格，夹具设计之真实性，测试过程中之功能检查及最后试件之评估、检讨和建议。

1．最大试验负载（kg）：130 （根据用户需求定制）

2．频率范围（0.01Hz）：1Hz~5000Hz（可设定1秒到1年的时间）

3．扫频范围（0.01Hz）: 1Hz~5000Hz（可设定1秒到30天时间）

4．振幅（可调范围mmp-p）：任意调整振幅0~5mm

5．最大加速度：任意调整最大加速度0~20g（200m/s2 ）

6．振动方向：垂直、水平、垂直+水平

7．振动波形：正弦波（半波/全波）/最大正弦波激振力2000kgf

8．可程式（0.01Hz）：1-5000HZ,1-15段每段可任意设定频率和时间,可循环

9．倍频（0.01Hz）：5段成倍数增加①低到高频②高到低频③低到高再到低频/可循环

10．功率：2.2Kw

11．振动台面尺寸L*H*W（cm）：50*50 45*45（可根据用户要求定制）

12．台体尺寸L*H*W（cm）：垂直50*20*50

13．电源电压（V）：220±20%

1.将所需测试之试样装置于工作台面上(并安置稳妥)。

2.打开电源开关, 调节旋钮至所需的振动频率；在计时器中设定所需测试时间。

3.按下启动按钮及计时开关,开始测试。

4.到达设定测试时间后,试验机自动停机。

5.清洁工作台面,整理测试结果。

注: a)调节变频器的频率注意事宜:振动时,此机台的电源频率调节范围为20~50(Hz)。

b)机台空负荷工作时振动频率不易太高。如有急紧情况发生时，请铵下紧急停止开关。

1.检查电源线有无划破损；

2.检查输入电压：注意相位平衡及电源电压波动幅度不可偏差太大，接地必须良好；

3.放置环境：适合于常温至45℃以下且通风良好无腐蚀环境；

4.试验过程中,注意安全,发现异常时,请勿惊慌,必要时,关闭总电源。

5.仪器不可用作测试带有挥发性﹑易碎易爆﹑腐蚀性气体发生的产品；
