侧垂面

垂直于侧面（W面）并与H、V面倾斜的平面称为侧垂面。

垂直于一个投影面而与其他两投影面倾斜的平面称为投影面垂直面。垂直于H面的平面称为铅垂面，垂直于V面的平面称为正垂面，垂直于W面的平面称为侧垂面。

对于投影面垂直面，画图时，一般先画积聚性投影（斜线）。读图时，如果平面形有一个投影积聚成一条倾斜于投影轴的斜线，则此平面为投影面垂直面;垂直于斜线所在的那个投影面。

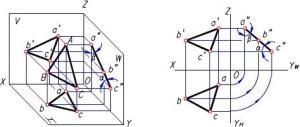

1、侧垂面的侧面投影积聚成一直线段，且与该投影面上的 轴的夹角等于该平面对 面的倾角 ，与 轴的夹角等于该平面对 面的倾角 ；

2、侧垂面的另外两个投影为小于实形的类似形。
