焊接位置简称焊位。施焊时，焊缝对于施焊者的相对空间位置。有平焊、横焊、立焊和仰焊等位置。平焊系指施焊者俯首进行的水平焊接，故又称俯焊；对于T形连接中的焊缝，常将T形焊件按45°放置，形成俯焊缝施焊位置，这时又称船形焊。横焊系指施焊者进行大致与手臂同高的水平焊接。立焊系指施焊者进行由下而上的垂直焊缝焊接。仰焊系指施焊者仰首进行的水平焊缝焊接。平焊最易保证焊接质量，横焊次之，立焊又次之，仰焊最难保证质量，应尽量避免。

分类及特点

焊接位置指熔焊时焊件接缝所处的空间位置，可用焊缝倾角和焊缝转角来表示，有平焊、立焊、横焊和仰焊位置等。

术语 说明 符号 倾角S 转角R
平焊位置 水平焊接, 焊缝中心线是垂直的, 焊缝表面向上 PA 0°180° 90°90°
平角焊位置 水平焊接，焊缝表面向上 PB 0°0°180°180° 45°135°45°135°
横焊位置 水平焊接， 焊缝中心线是水平的 PC 0°0°180°180° 0°180°0°180°
仰角焊位置 水平焊接， 仰视，焊缝表面向下 PD 0°0°180°180° 225°315°225°315°
仰焊位置 水平焊接， 仰视，焊缝中心线是垂直的，焊缝表面向下 PE 0°180° 270°270°
向上立焊位置 焊接方向由下向上 PF 90°
向下立焊位置 焊接方向由上向下 PG 270°
注1 为了避免与已有简写混淆， 例如平焊用“F"表示， 原则上表示位置的字母"P"应放在表示主要位置符号的前面2 在本标准里没有规定主要位置的公差， 因为它取决于所使用的不同焊接工工艺

相关图示

术语 说明 符号 倾角S 转角R
平焊位置 水平焊接, 焊缝中心线是垂直的, 焊缝表面向上 PA 0°180° 90°90°
平角焊位置 水平焊接，焊缝表面向上 PB 0°0°180°180° 45°135°45°135°
横焊位置 水平焊接， 焊缝中心线是水平的 PC 0°0°180°180° 0°180°0°180°
仰角焊位置 水平焊接， 仰视，焊缝表面向下 PD 0°0°180°180° 225°315°225°315°
仰焊位置 水平焊接， 仰视，焊缝中心线是垂直的，焊缝表面向下 PE 0°180° 270°270°
向上立焊位置 焊接方向由下向上 PF 90°
向下立焊位置 焊接方向由上向下 PG 270°
注1 为了避免与已有简写混淆， 例如平焊用“F"表示， 原则上表示位置的字母"P"应放在表示主要位置符号的前面2 在本标准里没有规定主要位置的公差， 因为它取决于所使用的不同焊接工工艺

焊缝倾角

焊缝转角

焊缝轴线与水平面之间的夹角（如图1所示）。

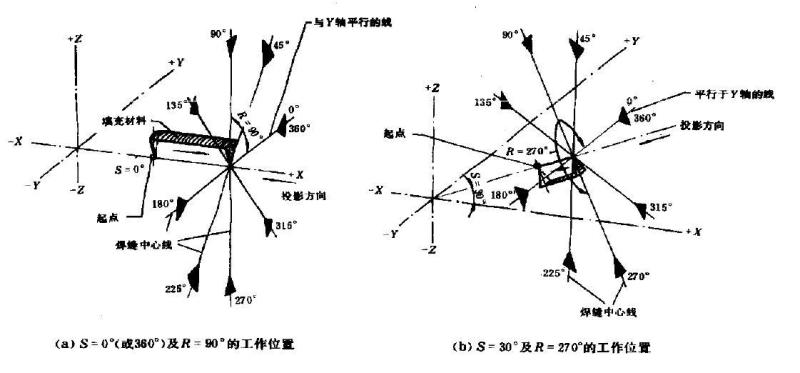

图1 焊缝倾角图1 焊缝倾角

各种位置

焊缝中心线（焊根和盖面层中心连线）和水平参照面Y轴的夹角（如图2所示）。

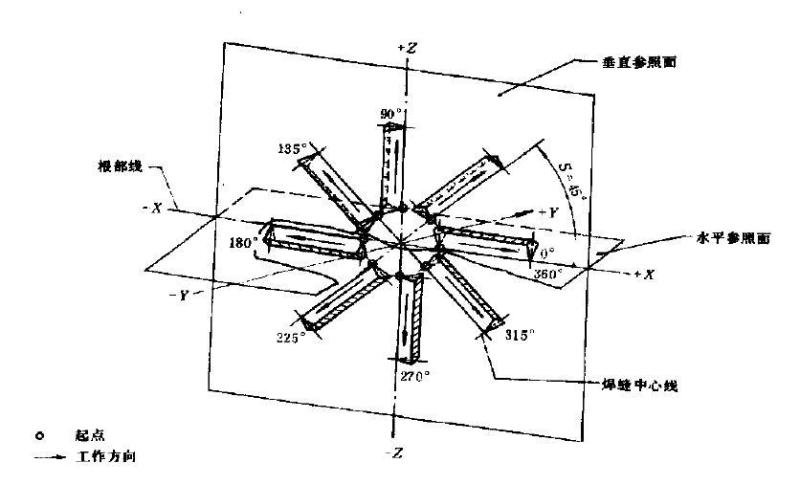

图2 焊缝转角图2 焊缝转角
