rgb采集卡

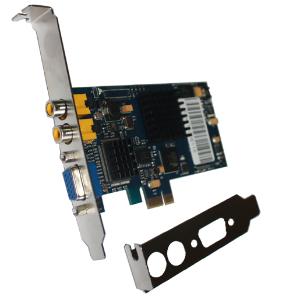

　　如果将一台PC机VGA数据在另一台PC上显示以及采集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号，再通过视频采集卡在另一台PC机上显示采集。这样VGA信号经过视频转换器变成模拟信号，再通过视频采集卡变成数字信号，在计算机上显示，这种经过数模转换，模数转换后， VGA信号的损失特别大，图像资料很差。为了解决这个问题， 同三维这款RGB采集卡，即它在一台显示器上同时显示另外的一台设备的VGA数据，不用再增加额外的设备，使图像质量大幅提 高，完全满足这一应用领域客户的需求。同三维 采集卡是标准PCIE接口，它从别的数据源捕捉VGA数据到PC机上，在Windows桌面上用一个随卡所提供的应用程序窗口显示。同三维采集卡能将其他1路独立的VGA信号在本PC机上显示和采集，这样你会看到1路VGA信号同时在桌面上显示，不需额外的显示器。同三维卡支持Windows　NT／ Windows2000／2003／WindowsXP操作系统，它有更强的兼容性及更快的数据转输速度，它能同任何多屏卡配合使用。　[br]　　配合同三维采集卡以及其它多种多屏图形处理显示产品，保证用户的各种多屏、拼接应用。包括视频墙、监控指挥系统的多媒体显示、工业流程显示、宣传广告显示、在线查询及交互咨询系统等。结合微软WMEncoder或者Real编码器，可以把一路VGA信号编码成WM9，Real，MPEG4等格式，应用到网络直播，录播系统，VOD点播，远程教育培训， 视讯会议等系统中。

　　＊半长PCI适配器 [br]　　＊实时捕捉一路RGB信号[br]　　＊每路支持至1280＊1024　 24bit分辨率[br]　　＊最大捕捉采样速率是实时140MHz　[br]　　＊ PCI总线控制器允许捕捉信号发送至系统内存或图形显示内存[br]　　＊数据以PCI总线、132MB／s带宽传输[br]　　＊分散集中工作表支持虚拟内存操作[br]　　＊每通道捕捉图像可按比例放大缩小[br]　　＊自动同步和视频检测，提供多同步操作[br]　　＊支持H和V分别同步、复合同步和绿同步　[br]　　＊单台PC机可插多片卡允许多通图像捕捉和同步显示[br]　　＊可以支持2U和3U的机箱 [br]　　支持二次开发：有DirectShow SDK和VC SDK

　　 32 bit, up to 33MHz PCI, half size plug-in card 66mm x 135mm.[br]　　PCI Bus Master with scatter/gather DMA providing up to 132MB/sec.[br]　　Connectors:[br]　　one channel RGB input and one channel RGB loop back output[br]　　Maximum Sample Rate:[br]　　140 Mpixels per second.[br]　　Video Sampling:[br]　　RGB: 24 bits per pixel/8-8-8 format. [br]　　Video Capture Memory:[br]　　Total 32 MB [br]　　Analog RGB Mode Support:[br]　　640 x 480, 800 x 600, 1024 x 768, 1280 x 1024[br]　　Input Mode Detection:[br]　　Automatic detection of input modes in hardware enabling the tracking of mode changes in the source signal.[br]　　Pixel Display Formats:[br]　　RGB: 565 or 888 pixels.[br]　　YUV 4:2:2: UYVY.[br]　　YUV 4:2:0 plane mode suitable for encode[br]　　Update Rate:[br]　　User defined, typically up to 30 frames per second, limited by available bandwidth.[br]　　Triple buffered to eliminate tearing artifacts.[br]　　Video Format Options:[br]　　Analog RGB plus HSync and VSync (5 wire)[br]　　Operating System Support:[br]　　Windows® 2000 Professional, Windows® XP Professional and Windows® Server 2003.[br]　　Power Requirements:[br]　　Max current at +3.3V – 2.5A.[br]　　Max current at +5V – 0.1A.[br]　　Max power – 8 Watts.[br]　　Operating Temperature:[br]　　0 to 35 deg C.[br]　　Storage Temperature:[br]　　-20 to 70 deg C.[br]　　Relative Humidity:[br]　　5% to 90% non-condensing.[br]　　Analog Input Range: [br]　　Min 0.35Vpp Nom. 0.7Vpp Max 1.4Vpp [br]　　Hsync:[br]　　15kHz - 85kHz [br]　　Vsync:[br]　　No hardware limits, typically 25Hz - 100Hz for real signals [br]　　Separate Sync Polarity: [br]　　Positive or Negative [br]　　Inputs[br]　　75 Ohm terminated

　　注意：在启动该软件时，要确认VGA线是否连接好，VGA卡是否已经有VGA信号。[br]　　功能特性： [br]　　对VGA信号采用高达32位的高速模数转换，保证采集画面达到高清流畅，接近原始信号。[br]　　对VGA信号进行实时采样、采集、模数转换。[br]　　采样带宽可达到600MHz，最大可支持1280*1024*60Hz。显示视频、文字、图片、网页都可保证清晰、连续、稳定。[br]　　支持台式机、笔记本、实物展台等 VGA输出信号的采集。[br]　　自主适应不同分辨率、刷新率的VGA信号源。[br]　　驱动程序的安装:[br]　　将 VGA采集卡插入PC机的PCI插槽，开机提示安装驱动。把光盘中的newVGACapture文件夹拷贝到硬盘中，选择驱动程序所在的newVGACapture文件夹，安装驱动。驱动程序安装完成后在Windows 设备管理器中显示为：vgacap。然后在newVGACapture文件夹中，点击reg.bat，显示注册成功，重启机器，就可以使用VGA卡了。[br]　　本卡提供支持DirectShow SDK和VC SDK，可以二次开发。[br]　　支持RGB24、RGB32、YUY2等格式的输出。

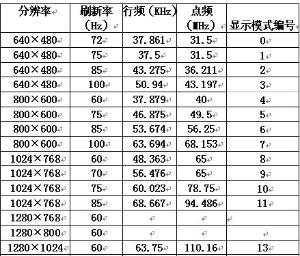

　　1〉卡规格：2 bit, up to 33MHz PCI, half size plug-in card 66mm x 135mm.[br]　　PCI Bus Master with scatter/gather DMA providing up to 132MB/sec. [br]　　3〉最大 采样率：140MHZ[br]　　4〉视频采样率：[br]　　5〉视频内存：[br]　　6〉RGB支持模式：640*480, 800*600, 1024*768, 1280*1024, 1600*12007〉VGA模拟信号输入幅度：0.5-1V（p-p）[br]　　8〉数字视频信号输出帧率：最高30帧/秒[br]　　9〉板卡功耗：＜5W；[br]　　10〉系统支持：Windows NT/Windows 2000/2003/Windows XP[br]　　软件性能：[br]　　1〉硬件实现对采集视频尺寸的上下缩放[br]　　2〉使用双口视频内存以确保低系统负载实现以确保最佳性能[br]　　3〉32M视频内存,能采集[br]　　分辨率的RGB信号4〉最大采集率140MHZ像素/秒5〉动态输入源选择6〉支持管理模式7〉更新指示器8〉顶端保持录播产品 医疗图像处理 雷达信号数据采集 多屏显示[br]　　 [p][b] vga采集卡目前支持显示模式： [/b][/p] [br]　　[br]　　

　　将VGA采集卡插入PC机的PCI插槽里，把接口辫子线接在卡上固定好，辫子线上有两个接口，一个是VGA IN（接VGA信号源的输入），另一个是VGA OUT（VGA信号源 环通输出）[br]　　驱动程序的安装:[br]　　开机提示安装驱动。把光盘中的newVGACapture文件夹拷贝到硬盘中，选择驱动程序所在的newVGACapture文件夹，安装驱动。驱动程序安装完成后在Windows设备管理器中显示为：vgacap。然后在newVGACapture文件夹中，点击reg.bat，显示注册成功，重启机器，就可以使用VGA卡了。

　　1.支持Windows Media 9编码器、amcap等软件。[br]　　可能出现的问题，以及解决方法：[br]　　2. 提示无源（No Source）[br]　　请检查是否有VGA信号源正确连接到VGA卡，VGA线应该使用我们提供的VGA线（一头是针，另一头是孔）。[br]　　卡上针的端口是VGA输入口，孔的端口是 VGA输出口，不能使用两头都是针的线。[br]　　3. amcap无显示[br]　　选择Option -> Preview[br]　　提示Cannot set frame rate for capture[br]　　选择Capture -> Set Frame Rate，勾掉Use Frame Rate

　　 Vga采集卡支持 多处理器系统（有SMP 能力), 容易扩展成多板系统而不会产生在那些没有板上帧缓冲架构的 采集卡常常出现的总线冲突。而且，可选择的视频信号设定简化了那些需要菊式联结的视频信号设备的安装。[br]　　高 集成度[br]　　 vga采集卡还集成了复杂的具有在板错误记录日志的Watchdog功能，使得开发人员能够找到断续的基于软件的错误。此外，32个可编程的数字I/O可以被设置成输入触发或者外部设备控制信号。[br]　　与MICROSOFT WINDOWS 完全兼容[br]　　建立在Winnov被广泛认可的稳定的视频采集专门技术，vga采集卡支持当前市场上数以百计的现有的应用程序，包括领先的 智能视频监控，视频录制和 视频流应用程序。而且，Winnov的强大的VDK(VideumSoftwareDevelopmentKit)具有的嵌入式模块例如移动侦测、文本和图形覆盖、对多种压缩标准的支持等等的强大功能戏剧性地减少了开发复杂的应用系统的时间。此外，VDK为.NET开发环境而优化,支持C#,C++ 和Visual Basic.

　 1、教育行业：对电脑屏幕、数字展台等信号进行采集[br]　　2、医疗行业：对医学影像进行采集 [br]　　3、军事应用：对雷达信号进行采集 [br]　 4、广电行业：对高清HDTV信号进行采集[br]　　5、大屏显示：用于大屏幕拼墙的处理[br]　　6、航空应用：对航拍信号、安检信号进行采集[br]　　7、银行/保险应用：对大宗客户工作人员的电脑操作画面进行采集[br]　　8、其它任何与高清、VGA信号有关的领域[br]
