电液推杆

电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

液压控制阀组主要由溢流阀，吸油单向阀， 调速阀（用户要求），液控单向阀（液压锁）等组成

也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉

回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包

括斜向上），向下推（包括斜向下）等几种。电液推杆主要有以下优点：

（1）结构紧凑、安装方便、占据空间小、维护简单。

（2）可带负荷起动，具有过载保护功能。

（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。

（5）因故断电，推杆自锁，避免发生事故。

（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）

（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的

工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

型号表示方法

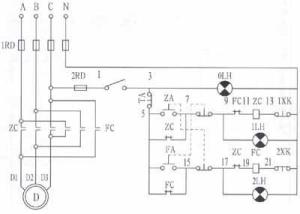

电气线路图

推杆式电动升降柱是为了实现各种工作平台的升降而开发的一种产品，产品伸缩范围大；运行平稳；配合控制器；可以实现两个推杆同时升降；同步运行。

主要技术参数及外形尺寸

注：DT5000根据速度配备摆线针轮减速机
