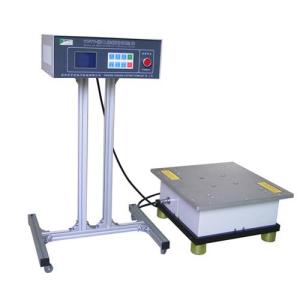

振动台

一.用途：

 用于模拟电工、电子、汽车零部件以及其它涉及到运输的产品和货物在运输过程中的环境，检测其产品的耐振性能。实现振动试验需要的所有功能:正弦波、调频、扫频、可程式、倍频、对数、最大加速度,调幅,时间控制,通过升级可实现全功能电脑控制,简易定加速度/定振幅。设备通过连续无故障运转3个月测试，性能稳定，质量可靠。

二.产品结构

1．最大试验负载（kg）：100 （根据用户需求定制）  2．频率范围（0.01Hz）：1Hz～400Hz、1HZ～600HZ、1HZ～3000HZ,1HZ～5000HZ(可任意调节）                             3．扫频范围（0.01Hz）: 1Hz～400Hz、1HZ～600HZ、1HZ～3000HZ,1HZ～5000HZ（可任意调节） 4．振幅（可调范围mmp-p）：0~5mm 5．最大加速度：20g   6．振动方向：①垂直②水平③垂直+水平          7．振动波形：正弦波 8．可程式（0.01Hz）：1-15段每段可任意设定频率和时间,可循环 9．倍频（0.01Hz）：5段成倍数增加①低到高频②高到低频③低到高再到低频/可循环 10．功率：2.2Kw 11．振动台面尺寸L*H*W（cm）：50*50（可根据用户要求定制） 12．台体尺寸L*H*W（cm）：垂直:50*20*50   水平: 50*25*50    13．电源电压（V）：220±20% 14．最大电流（A）：10 15．时间控制：可程式、调频、扫频、倍频、对数皆能满足各标准时间设置 ※频率可显示到0.01Hz,精密度0.1Hz ※  如需看出振幅、加速度、正确数字需另购测量仪

品牌厂家:上海一华仪器设备有限公司

三.  分类

按照其能量获得的形式分为：电动式振动台、机械振动台和液压振动台。

四.  特点

1.    电动式振动台的特点：频率高、波形好、振幅小、控制方便；

2.    机械振动台的特点：低频率、大负载、波形差、但造价低；

3.    液压振动台的特点：超低频、大推力、大负载、控制方便

五.  振动台的主要用途

1.    产品、构件、材料的耐振疲劳试验；

2.    环境例行振动试验：包括检测产品或构件的共振频率，模拟产品或构件在实际使用中遭受的振动，以便提高其可靠性；

3.    动态特性试验：测试构件或材料对振动的物理效应（如应力变化等）为设计提供可靠数据；

4.    对各类传感器进行标定等。

六.  振动台的命名和主要参数

根据我国专业标准JB2631-79，电动台及液压台以激振力大小作为主参数。并分别用拼音字母D（电动台）及E（液压台）来表示。而机械台则以负载能力的大小作为主参数系列，并用拼音字母J（机械台）来表示。

  例如：D-1000:表示激振力为1000公斤力的电动式振动台

使用振动试验设备的优点

a. 设计时，可分析破坏点、易不良点

b. 质量时，可分析每一批产品所产生的不同点和不良点

c. 生产时，可完全一边振动一边测量，使产品不良率早发现。

d. 耐久测量，让产品耐久使用、使不耐久的组件提早改进，公司品牌口碑即会更好。

 1、最大加^[1]速度20g

    最大加速度=0.002×f2（频率HZ）×D（振幅mmp-p）

    举例:10HZ最大加速度=0.002×102×5=1g

    在任何頻率下最加速度不可大于20g

 2、最大振幅＜5mm

    最大振幅=20/（0.002×f2）

    举例：100Hz最大振幅=20/（0.002×1002）=1mm

    在任何频率下振幅不可大于5mm

 3、频率越大振幅越小

机械式振动台可分为不平衡重块式和凸轮式两类。不平衡重块式是以不平衡重块旋转时产生的离心力来激振振动台台面，激振力与不平衡力矩和转速的平方成正比。这种振动台可以产生正弦振动，其结构简单，成本低，但只能在约5Hz~100Hz的频率范围工作，最大位移为6mm峰-峤值，最大加速度约10g，不能进行随机振动，凸轮式振动台运动部分的位移取决于凸轮的偏心量和曲轴的臂长，激振力随运动部分的质量而变化。这种振动台在低频域内，激振力大时，可以实现很大的位移，如100mm。但这种振动台工作频率仅限于低频，上限频率为20Hz左右。最大加速度为3g左右，加速度波形失真很大。机械式振动台由于其性能的局限，今后用量会越来越小。

电液式振动台的工作方式是用小的电动振动台驱动可控制的伺服阀，通过油压使传动装置产生振动。这种振动台能产生很大的激振力和位移，如激振力可高达10⁴kN，位移可达2。5m，而且在很低的频率下可得到很大的激振力。大激振国的液压台比相同推力的电动式振动台价格便宜。电液台的局限性在于其高频性能较差，上限工作频率低，波形失真较大。虽然可以做随机振动，但随机振动激振力的rms额定值只能为正弦额定值的1/3以下。这种振动台因其大推力、大位移可以弥补电动振动台的不足，在未来的振动试验中仍然发挥作用，尤其是在船舶和汽车行业会有一定市场。

电动式振动台是目前使用最广泛的一种振动设备。它的频率范围宽，小型振动台频率范围为0~10kHz，大型振动台频率范围为0~2kHz，动态范围宽，易于实现自动或手动控制；加速度波形良好，适合产生随机波；可得到很大的加速度。宏大电动式振动台是根据电磁感应原理设直的，当通电导体处的恒定磁场中将受到力的作用，半导体中通以交变电流时将产生振动。振动台的驱动线圈正式处在一个高磁感应强度的空隙中，当需要的振动信号从信号发生器或振动控制仪产生并经功率放大器放大后通到驱动线圈上，这时振动台就会产生需要的振动波形。YCVT-100微电脑振动试验台基本上由驱动线圈及运动部件、运动部件悬挂及导向装置、励磁及消磁单元、台体及支承装置五部分组成。驱动线圈和运动部件结构复杂，一阶共振频率计算非常困难，要靠经验估算，这常常造成设计失误。80年代未首次将有限元方法用于电动振动台运动部件共振频率的计算，不仅提高了计算结果的准确度，而且便于对结构进行优化设计，大大增加了振动台的设计可靠性。^[2]

“振动台”对于很多客户都很陌生，但只要是生产企业都必须要振动台对产品的性能进行检测，否则就不无法了解产品在运输过程、使用过程中会遭遇的损坏情况、异常情况。很多企业在“生产出来的时候”产品都是合格的，但由于最端用户距离较远，等产品透过陆运、海运、空运、铁路等不同运输方式到达目的地时，产品在包装、设计、制造的问题就会出现在运输过后，导致产品不能验收合格、引起客户投诉、抱怨，企业的品牌效益和公司经济效益都会受到影响。

宏大振动试验台“由振动引起的产品故障占产品总故障的三成。所以，振动试验早已成为预计产品振动性能和检验产品可靠性的必不可少的技术手段，在航天航空、航海、汽车等众多领域都有着广泛应用前景。”振动试验的目的，在于实验室中作一连串可控制的振动模拟，无论是自然或人为环境所产生的振动，例如海浪、潮汐拍打、风吹、地震、雨淋…等。测试产品于有效寿命周期中，是否能承受运送或使用时的振动环境考验，确定产品设计及功能的要求标准。振动试验的价值，在于确认产品的可靠度及有效将不良品于出厂前筛检出来，避免到货损坏发生，评估其不良品的失效分析，以达成一个高水平、高可靠度的产品。
