电子式互感器

电子式互感器

目录导航

基本内容

文名称：电子式互感器

英文名称：electronic instrument transformer

其他名称：光电式互感器

定义

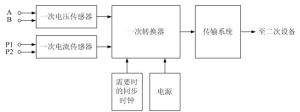

由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，采用光电子器件用于传输正比于被测量的量，供给测量仪器、仪表和继电保护或控制设备的一种装置。在数字接口的情况下，一组电子式互感器共用一台合并单元完成此功能。

应用学科：电力（一级学科）；变电（二级学科）

种类

电子式互感器产品主要有三种　　1)GIS用的电子式电流电压互感器

用于GIS的电子式电流电压互感器每相各两台，分别安装在开关断口的两侧。每一台互感器包括相互独立的两组传感器及其相应的传感模块。每组传感器包括一个电容分压器、一个低功率铁芯线圈和一个空芯线圈。

2)敞开式独立安装的电子式电流电压互感器

独立安装的电子式电流电压互感器，包括相互独立的两组传感器及其相应的传感模块。每组传感器包括一个电容分压器、一个低功率铁芯线圈和一个空芯线圈。

3)低功率互感器(LPCT)

电子式电流电压互感器的经济性和优势与电压等级成正比，因为只有在高电压等级的互感器上，CT饱和、绝缘复杂、体积大、造价高的缺点才表现得越显著。因此不应在变电站内各电压等级都盲目地推广和应用电子式互感器。我们认为在110kV以下，特别是对10一35kV而言，应用电子式互感器是不必要和不经济的。而采用LPcr(低功率互感器)是一个现实和经济的解决方案。

变电

▪ 变电站 ▪ 枢纽变电站 ▪ 区域变电站 ▪ 地区变电站
▪,终端变电站 ▪,用户变电站 ▪,地下变电站 ▪,有人值班变电站
▪,无人值班变电站 ▪,遥控变电站 ▪,主控变电站 ▪,子变电站
▪,牵引变电站 ▪,敞开式变电站 ▪,气体绝缘金属封闭变电站 ▪,户内变电站
▪,户外变电站 ▪,升压变电站 ▪,降压变电站 ▪,开关站
▪,变电站总布置 ▪,联相布置 ▪,分相布置 ▪,混相布置
▪,高型布置 ▪,半高型布置 ▪,中型布置 ▪,变电站构架
▪,单母线接线 ▪,单母线分段接线 ▪,单母线分段带旁路接线 ▪,双母线接线
▪,双母线分段接线 ▪,双母线带旁路接线 ▪,双母线分段带旁路接线 ▪,桥形接线
▪,一个半断路器接线 ▪,双断路器接线 ▪,三分之四断路器接线 ▪,环形母线变电站
▪,多角形母线变电站 ▪,三母线变电站 ▪,母线 ▪,母线排
▪,工作母线 ▪,备用母线 ▪,旁路母线 ▪,有载分段母线
▪,无载分段母线 ▪,母线段

应用前景

▪ 变电站 ▪ 枢纽变电站 ▪ 区域变电站 ▪ 地区变电站
▪,终端变电站 ▪,用户变电站 ▪,地下变电站 ▪,有人值班变电站
▪,无人值班变电站 ▪,遥控变电站 ▪,主控变电站 ▪,子变电站
▪,牵引变电站 ▪,敞开式变电站 ▪,气体绝缘金属封闭变电站 ▪,户内变电站
▪,户外变电站 ▪,升压变电站 ▪,降压变电站 ▪,开关站
▪,变电站总布置 ▪,联相布置 ▪,分相布置 ▪,混相布置
▪,高型布置 ▪,半高型布置 ▪,中型布置 ▪,变电站构架
▪,单母线接线 ▪,单母线分段接线 ▪,单母线分段带旁路接线 ▪,双母线接线
▪,双母线分段接线 ▪,双母线带旁路接线 ▪,双母线分段带旁路接线 ▪,桥形接线
▪,一个半断路器接线 ▪,双断路器接线 ▪,三分之四断路器接线 ▪,环形母线变电站
▪,多角形母线变电站 ▪,三母线变电站 ▪,母线 ▪,母线排
▪,工作母线 ▪,备用母线 ▪,旁路母线 ▪,有载分段母线
▪,无载分段母线 ▪,母线段

词条图册

20世纪90年代，国内外已有许多单位开始研制各种类型的新型电子互感器，目前一些著名高压电气设备制造商，如ABB公司，西门子公司，阿尔斯通公司生产出的产品已形成72.5~765kV系列产品；在北美138~500kV电网中，电子式互感器已投入运行。国内也有不少单位生产电子式互感器，并在工程中得到了一定的应用。华中科技大学利用罗戈夫斯基(Rogowski)线圈的输出正比于电流导数原理，研制的110kV光电式电流互感器(TA)，早在1993年就在广东投入试运行。据不完全统计，截至2008年6月，国内全站采用电子式互感器的220kV变电站4所，110kV变电站20余所，还有其它大量的部分采用电子式互感器的变电站。近期，将有10余个全站采用电子式互感器的220kV变电站投产，110kV变电站全站采用的更多。有源型电子互感器已全面进入实用化阶段。[1]
