地脚螺栓

目录导航

基本简介

地脚螺栓的抗拉能力就是圆钢本身的抗拉能力了，大小等于截面面积乘以许用应力值（Q235B:140MPa, 16Mn or Q345:170MPA）就是设计时的允许抗拉承载力。

用途

1、固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备。

2、活动地脚螺地脚螺栓栓又称为长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作有强烈振动和冲击的重型机械设备。

3、胀锚地脚螺栓往往被用于固定静置的简单设备或辅助设备。胀锚地脚螺栓的安装应该满足下列要求：螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度不得小于10MPa；钻孔处不得有裂纹，注意防止钻头与基础中的钢筋、埋管碰撞；钻孔直径和深度应与胀锚地脚螺栓相匹配。

4、粘接地脚螺栓为近几年常用的一种地脚螺栓，其方法和要求同胀锚地脚螺栓。但粘接时注意把孔内杂物吹净，并不得受潮。

分类

地脚螺栓可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。其中根据外形不同分为：L型预埋螺栓、9字型预埋螺栓、U型预埋螺栓、焊接预埋螺栓、底板预埋螺栓

地脚锚栓

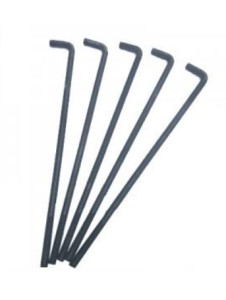

别名加劲锚板地脚螺栓、焊接地脚螺栓、锚爪式地脚螺栓、筋板式地脚螺栓、地脚栓、地脚螺丝、地脚丝等。专供埋于混凝土地基中，作固定各种机器、设备的底座用。7字地脚螺栓为地脚螺栓中较常用的一款。一般采用Q235钢材制作，强度高的使用Q345B或16Mn材质加工，也有用40Cr材质加工8.8级强度的产品，偶尔也有用二级或三级螺纹钢加工。地脚螺栓有毛料、粗杆、细杆不同形式之分。毛料即原材料钢材不经改制，用圆钢或线材直接加工而成；粗杆或称为A型，细杆或称为B型，都由钢材改制成相应要求的杆径后加工而成。焊接型地脚螺栓由单头螺栓焊接加劲铁板后制成。其抗拉拔能力强。根据使用的条件不同，分别可以达到3.6级、4.8级、6.8级、8.8级等等级。3.6级7字地脚螺栓的抗拉能力为钢材本身的抗拉能力。Q345B或16Mn原材料直接加工的地脚螺栓其抗拉能力可达到5.8级的抗拉强度。4.8级、5.8级、6.8级及8.8级的抗拉强度参考GB/T3098.1中对于机械性能的规定。

抗拉能力

就是将其截面面积（此时应当是螺纹处的有效面积）乘以钢材的屈服强度（Q235屈服强度是235MPa）。由于设计值偏于安全，所以设计时的许用应力要小于屈服强度。

腐蚀因素

1、介质的因素：尽管有些地脚螺栓不直接与介质接触，但由于各种原因，具有腐蚀性的介质很可能被传递到地脚螺栓上，从而使地脚螺栓发生腐蚀。

2、环境的因素：如在潮湿的环境下，碳钢材料的螺栓会被腐蚀。

3、螺栓材料的因素：在设计时，地脚螺栓虽然按规定选用，但往往只考虑螺栓的强度而没有考虑到在特殊条件下，地脚螺栓在使用过程中会被腐蚀，因而没有采用耐腐蚀材料，如不锈钢等。

安装方法

1、一次埋入法：浇灌混凝土时，将地脚螺栓埋入。当高塔等以倾覆控制时，地脚螺栓宜采用一次埋入法。

2、预留孔法：设备就位，将孔洞打扫干净，将地脚螺栓放入孔中，设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌，捣固密实。一次埋入之地脚螺栓中心至基础边缘的距离不应小于4d（d为地脚螺栓直径），且不应小于150mm（d≤20时不应小于100mm），并不小于锚板宽度的一半加50mm，当不能满足上述要求时，应采取适当措施，予以加强。结构用的地脚螺栓直径不宜小于20mm。当承受地震作用时，应采用双螺母固定，或采用其它有效防止松动的措施，但地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d。

地脚螺栓的安装规划地脚螺栓在基础内松动的处理在近拧紧地脚螺栓时，可能将螺栓拔活，此时应先螺栓调整至原位置，并将螺栓周围的基础铲出足够的位置，然后在螺栓上焊纵横两个U形钢筋，最后用水将坑内清洗干净并灌浆，待混凝土凝固到设计强度后再拧紧活地脚螺栓偏差的处理活地脚螺栓偏差的处理方法，大致与死地脚螺栓的方法相同，只是可以将地脚螺栓拔出来处理。如螺栓过长，可在机床上切去一段再套螺纹；如螺栓过短，可用热锻法伸长；如位置不符，用弯曲法矫正。

应用行业适用于各种设备固定、钢结构基础预埋件、路灯、交通指示牌、泵、锅炉安装、重型设备预埋固定等。

品种规格

六角头螺栓GB/T5782-2000十字槽盘头自攻螺钉GB845-85

内六角圆柱头螺钉GB/T70.1-2000方头螺栓C级GB8-88

标准型弹簧垫圈GB93-87十字槽沉头自攻螺钉GB846-85

六角头螺栓全螺纹GB/T5783-2000六角螺母C级GB/T41-2000

方螺母C级GB39-88开槽圆柱头螺钉GB/T65-2000

蝶形螺母GB62-88内六角沉头螺钉GB/T70.3-2000

螺杆GB/T15389-94地脚螺栓GB799-88

内六角平圆头螺钉GB/T70.2-2000半圆头方颈螺栓GB12-88

内六角平端紧定螺钉GB/T77-2000十字槽盘头螺钉GB/T818-2000

六角厚螺母GB56-88十字槽盘头自钻自攻螺钉GB/T15856.1-2002

圆螺母GB812-88六角头自攻螺钉GB5285-85

开槽沉头螺钉GB/T68-2000六角法兰面螺栓小系列GB/T16674-1996

六角法兰面螺栓-加大系列-B级GB5789-86平垫圈C级GB/T95-2002

盖形螺母GB923-88开槽盘头自攻螺钉GB5282-85

墙板自攻螺钉GB/T14210-93十字槽半沉头自攻螺钉GB847-85另外，螺丝规格种类太多，国家标准收录的有千种之多，你可以查看国家有关标准。

还有，各国都有不同的规格标准，比如英制的、法制的、德制的、澳标、美标

国家标准

GB-T799-1988 地脚螺栓

重量表

以下为螺杆规格与重量对照表

螺栓GB5782-86 GB5783-86	重量（Kg）	每增减5mm重量增减量	螺母GB6172-86		重量（Kg）			螺母GB41-86 GB6170-86		重量（Kg）
M10×10	0.024	0.003	M8×4		0.005			M8×6.8		0.006
M12×10	0.039	0.004	M10×5		0.008			M10×8.4		0.011
M16×10	0.057	0.008	M12×6		0.011			M12×10.8		0.016
M20×10	0.112	0.012	M16×8		0.019			M16×14.8		0.034
M24×10	0.171	0.018	M20×10		0.034			M20×18		0.062
M30×10	0.317	0.028	M24×12		0.055			M24×21.5		0.112
M36×10	0.526	0.04	M30×15		0.11			M30×25.6		0.234
M42×10	0.816	0.054	M36×18		0.18			M36×31		0.371
M48×10	0.737	0.07	M42	M48	0.294		0.446	M42	M48	0.599	0.957
地脚螺栓GB799-88			垫圈GB852-88 工字钢用方斜垫圈					垫圈 GB853-88 槽钢用方斜垫圈
M20×300	0.854		10×3.9		0.012			10×3.1		0.009
M20×400	1.06		12×4.4		0.019			12×3.4		0.017
M20×500	1.27		16×4.9		0.038			16×3.7		0.023
M20×630	1.54		20×6.4		0.064			20×5		0.047
			24×7.2		0.109			24×5.5		0.084
M24×300	1.23		30×8		0.174			30×6		0.13
M24×400	1.53		36×8.9		0.259			36×6.5		0.19
M24×500	1.83		垫圈 GB93-87					开口销 GB91-86
M24×630	2.22		8×5.3		0.002			1×100		0.0007
M24×800	2.73		10×6.5		0.003			1.6×100		0.0016
			12×7.8		0.0046			2×100		0.0033
M30×400	2.68		16×10.3		0.0078			2.5×100		0.005
M30×500	3.15		20×12.5		0.015			3.2×100		0.0054
M30×630	3.77		24×15		0.026			4×100		0.01
M30×800	4.57		30×18.8		0.038			5×100		0.017
M30×1000	5.52		36×22.5		0.052			6.3×100		0.023
			42×26.3		0.079			8×100		0.041
M36×500	4.93		48×30		0.114			10×100		0.069
M36×630	5.83							12×100		0.105
M36×800	7		销轴 GB882-86					销轴 GB882-86
M36×1000	8.37		8×100 L-4 φ3.2			0.043		25×100L-6 φ6.3			0.412
			10×100L-4φ3.2			0.064		28×100L-7 φ6.3			0.517
M42×630	7.97		12×100L-5 φ4			0.093		30×100L-7 φ6.3			0.593
M42×800	9.57		14×100L-5 φ4			0.124		32×100L-7 φ6.3			0.683
M42×1000	11.46		16×100L-5 φ4			0.166		36×100L-10 φ8			0.862
M42×1250	13.87		18×100L-5 φ5			0.205		40×100L-10 φ8			1.067
			20×100L-6 φ5			0.257		45×100L-10 φ8			1.365
M48×630	10.93		22×100L-6 φ5			0.314		55×100L-12φ10			2.043
M48×800	13.03		50×100L-12φ10			1.663		60×100L-12φ10			2.47
M48×1000	15.5		垫圈GB97.1-85 GB97.2-85（D×H）
M48×1250	18.58		12×2.5			0.005		24×4			0.033
M48×1500	21.67		16×3			0.011		30×4			0.05
			20×3			0.01		36×5			0.087
