二次供水设施

二次供水设施，secondary water supply facilities，建筑用水经储存、处理、输送方式来保U_C-常共水的设备、管线等。

通常人们所称的二次供水，是指单位或个人将城市公共供水或自建设施供水经储存、加压，通过管道再供用户或自用的形式，因此，二次供水是目前高层供水的惟一选择方式。二次供水设施是否按规定建设、设计及建设的优劣直接关系到二次供水水质、水压和供水安全，与人民群众正常稳定的生活密切相关。但是，过去在全国尚未有一个完整的针对二次供水工程的技术标准，只是在《建筑给水排水设计规范》相关章节中提出部分要求。

二次供水设施主要为弥补市政供水管线压力不足，保证居住、生活在高层人群用水而设立的。相比原水供水，二次供水的水质更容易被污染，二次供水的安全性和可靠性一直都受到市民的广泛关注。(天津市）今后凡是应建二次供水设施的建设项目，二次供水设施必须独立设置，工程必须与主体工程同时设计、同时施工、同时交付使用。

在即将实施的《标准》中，对应建二次供水设施的建设项目、建筑物高度及市政管网供水与二次供水的结合点做了明确规定：凡是公建高度超过12米，住宅楼超过6层的，必须设计和建设二次供水设施，商住混用的住宅楼底商在两层或以上的按公建对待；二次供水设施必须独立设置，不得与消防等设施混用；二次供水设施必须与主体工程同时设计、同时施工、同时交付使用；二次供水设施必须有稳定可靠的消毒措施和防倒流污染的措施；严禁设计、建设地埋或半地埋式水箱；对于二次供水设施的材质，应优先选用无渗漏的不锈钢水箱和新型环保抗菌管材，严禁使用国家命令淘汰的器材；水箱总有效容积不应超过36小时的生活用水量，容积大于50立方米的水箱必须分为两格，并能独立工作。

1、一般泵房包括水泵间、配电间和辅助用房。小型泵房的配电。控制盒、值班室可以合并。

2、泵房平面布置应考虑：满足水泵机组、管路和附件、其他辅助设备（如消毒设备、就地控制盘、仪表、各类压力罐等）、排水设施、通风采暖设施、供电和起吊设施等布置和安装的要求，并且留有足够的检修场地。

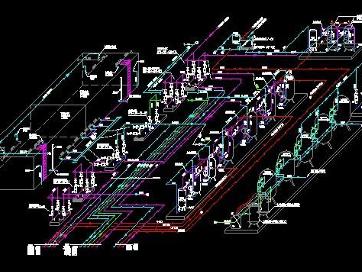

二次供水设备水泵房设置图3、应根据泵房重要性采取合适的耐火等级，一般可按一、二级耐火等级设计。泵房应设安装所需门或洞。消防泵房应设有直通室外的出口。

4、泵房内设置消毒和加药设备，应按有关规定设置单独隔离房间和进行防腐处理。

5、泵房高度的确定：应考虑水泵机组高度、管路及附件的安装高度、设备起吊时所需高度、泵房与吸水池等相互的高差、建筑物内泵房所处位置的层高、设备安装和检修的高度等因素。

在无起重设备时，泵房高度应不小于3.Om;在有吊车起重设备时，其高度应通过计算确定（一般起吊物底部与越过的固定物顶部之间净距应于05m）。

6、泵房应设排水设施，如设排水沟（宜加箅子）、集水坑和提升排水设备（如采用潜污泵、水射器等）等。排水沟坡度为0.01。

7、泵房配电间、值班室及廻辅助用房采暖温度，一般可按16~18℃设计；当水泵间无需人值班时可取5-8℃；有人巡回值班时，可适当提高采暖温度。

泵房应充分利用自然通风。设计换气通风时，其换气次数不少于6次th。需要机械通风时，应通过计算确定机械通风设备性能。

8、泵房内起重设备，可参见下列数据：起重量小于0.5t时，可设固定吊钩或移动吊架；起重量为0.5-2.Ot时，可设置手动起重设备；起重量大于2.Ot时，设置电动起重设备。^[1]

优缺点

1 给水办法

传统的供水办法选用水池“水池一水泵一水箱”联合供水的办法，即水由市政至水池，运用水泵提升和水箱调度流量。该方案虽然可以满足供水的压力和流量，可是由于自来水被放入水池中，使得自来水原有压力得不到运用，浪费了动力。一同修建水池和水箱也添加了基建出资。 德岑供水的 无负压供水设备可直接串接在自来水管网上，始末真空克制器及稳流 补偿器中的检测设备来阻止市政管网不发作负压，可充分运用市政 给水管网原有的压力，完结差多少，补多少，使无负压供水设备的选型减小，节省出资，一同在运用进程中也不会构成设备和动力的浪费。

2 供水质量

　　传统的供水办法，极易发生二次污染，由于在水流入水池和水箱的进程中，各种杂质、污染物很简单进入水中，尤其是夏天，水质很简单蜕变、变味，严肃污染了水源，影响了我们的身体健康。另外，假若描绘、施工进程中水池水箱的制作和防腐资料选择不当，也将直接污染水质。而无负压供水设备为全封闭作业，水与空气不直接接触，异物与杂质不能进入管网系统，保证了供水系统的水质安全；一同，设备本身选用了不锈钢优质资料或进行防腐处置，不会繁衍藻类，实在抵达不污染水质，满足我们对生计用水越来越高的卫生需要。

3 节省出资

　　传统的供水办法，需要缔造生计贮水池和水箱，GB 50015—2003修建给水排水描绘标准第3．7条规矩，生计贮水池容积(在短少资料时)按最高日用水量的20%～25%判定，由水泵联动提升进水的水箱的生计用水调度容积，不宜小于最大用水时水量的50%。一同为保证水质，防止被污染，还需设置紫外线消毒器等多套二次供水消毒设备。而变频无塔供水设备可与自来水管网闭式联接，不需修建水池和水箱，一同可省去因二次污染而投入的消毒处置费用。

4 节能、节水、节地

　　在节能方面，无负压供水设备直接联接于自来水供水管网上，可充分运用自来水管网原有压力，而传统的供水办法将自来水放入水池中，压力变为零，再由零初步从头加压，构成能量的浪费，用水量越大，浪费的动力就越多；在节水方面，由于无负压供水设备选用的是全封闭系统，彻底解决了有水池、水泵、水箱的跑、冒、漏、滴等浪费水源的表象，一同也节省了守时清洗水池、水箱而构成的水资源的浪费；在节地方面，传统的供水办法需在室外或室内地下室设置贮水池、水泵房，在屋顶设置高位水箱、消毒间(有时由于水箱设置高度太低而须加设管道泵等加压设备)。而无负压供水设备占地小，且可多栋楼房二次供水合用，节省了这部分面积作为他用。

5 作业处理

　　传统的供水办法中所设的生计水池、水箱均需守时清洗和处置，作业还需人工监控。而无负压供水设备能在设备设定的供水压力下，全自动作业，还可进行远距离监控，运用、维护便当。

6 描绘、设备

　　1)无负压供水设备需要市政供水管管径较大。

　　2)对供水、供电需要高。

　　3)室外管线添加。

1、两种作业方法： 主动作业方法：主动方法是作为正常供水状态下的一种作业方法。通常来讲，当客户正常供水后即选定该种方法，在主动方法作业时，全部管网的不一样供水需求，都将在无负压供水设备有用的操控之下，进行多种功用的适应作业。手动作业方法：该操作方法是为主动作业方法发作毛病时，为用户应急设 置的一种作业方法，该作业方法彻底选用最简略的发动方法，这种方法在操作面板上直接启停任何一台水泵电机，通常只要在主动失灵或调试的情况下才选用。

2、简单并入智能化办理体系，首要部件选用优质元件，整套体系具有很高的牢靠性和抗干扰性，其自带的规范串行通讯口（RS485），使得体系与计算机 的通讯非常便利。

3、水位维护功用，当水罐水位低于设定水位，体系主动维护停机。液位操控器功用安稳牢靠。

4、主动复位功用，停电后来电时或水位康复时体系主动发动。

5、毛病泵屏蔽功用，毛病泵屏蔽后直接退出运作顺序，由备用泵顶替作业。

6、主动维护功用：有过载、过流、短路、缺相、超压、欠压及缺水停机等主动维护功用。

1.零负压技术：无负压设备完全实现零负压，100%不对管网产生吸程，控制系统精密准确。

材质安全：设备整机主体采用3 0 4食品级不锈钢，全封闭设计，完全杜绝传统水池（箱）式供水所存在的严重二次污染，恒定保持自来水原有品质，保障居民饮用水安全卫生。

2.高效节能：运行成本低，在充分利用市政管网供水压力的基础上，采用零负压叠压技术和智能接力加压技术。与传统供水设备相比节能30%-50%，停电也可以维持原有市政管网水压供水。

3.智能控制：设备有全自动智能控制器控制，可智能检测水压冲击给设备造成的损害，并起到自动缓冲作用，于此同时智能装置可以自动调节进水和给水压力，起到双恒压保护作用，可以自动调节给水压力设定最低值和供水压力最高值，全面保护管网不产生负压，同时确保给水管网不因压力过大造成损害。设备采用人机界面（文本、数字显示），是客户更加直观的看到设备的运行情况，实现无人值守管理水平。设备的控制系统采用国际最先进的西门子品牌PLC可编程控制系统，变频器采用日本三垦和瑞士ABB等国际知名品牌。

4.保护功能齐全：具有完善的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

节省投资：占地少，仅需两平方米左右，安装方便。

5.使用寿命长：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命，设备寿命可延长3倍以上。

6.使用范围：新建的高层住宅小区、办公楼等生活用水；旧城原有加压供水系统的节能、降耗改造；各类自来水厂、给水加压泵站；宾馆、医院、学校、机场等场所的日常用水；生产制造、食品工业、工厂、工矿生产用水。

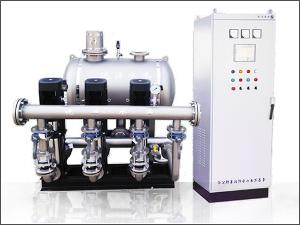

无负压供水设备

1.新建的多层及高层住宅小区、办公楼、酒店等生活用水系统；

2.旧城区原有加压供水系统的节能、降耗改造；

3.宾馆、医院、学校、机场、商场等场所的日常用水系统；

3.生产制造、食品工业、工厂、工矿生产用水；

4.其他各种循环供水系统。

1 给水办法

传统的供水办法选用水池“水池一水泵一水箱”联合供水的办法，即水由市政至水池，运用水泵提升和水箱调度流量。该方案虽然可以满足供水的压力和流量，可是由于自来水被放入水池中，使得自来水原有压力得不到运用，浪费了动力。一同修建水池和水箱也添加了基建出资。选用 无负压供水设备可直接串接在自来水管网上，始末真空克制器及稳流 补偿器中的检测设备来阻止市政管网不发作负压，可充分运用市政 给水管网原有的压力，完结差多少，补多少，使无负压供水设备的选型减小，节省出资，一同在运用进程中也不会构成设备和动力的浪费。

　　2 供水质量

　　传统的供水办法，极易发生二次污染，由于在水流入水池和水箱的进程中，各种杂质、污染物很简单进入水中，尤其是夏天，水质很简单蜕变、变味，严肃污染了水源，影响了 我们的身体健康。另外，假若描绘、施工进程中水池水箱的制作和防腐资料选择不当，也将直接污染水质。而无负压供水设备为全封闭作业，水与空气不直接接触，异物与杂质不能进入管网系统，保证了 供水系统的水质安全；一同，设备本身选用了不锈钢优质资料或进行防腐处置，不会繁衍藻类，实在抵达不污染水质，满足我们对生计用水越来越高的 卫生需要。

　　3 节省出资

　　传统的供水办法，需要缔造生计 贮水池和水箱，GB 50015—2003修建 给水排水描绘标准第3．7条规矩，生计贮水池容积(在短少资料时)按最高日用水量的20%～25%判定，由水泵联动提升进水的水箱的生计用水调度容积，不宜小于最大用水时水量的50%。一同为保证水质，防止被污染，还需设置 紫外线消毒器等多套 二次供水消毒设备。而变频 无塔供水设备可与自来水管网闭式联接，不需修建水池和水箱，一同可省去因二次污染而投入的消毒处置费用。

　　4 节能、节水、节地

　　在节能方面，无负压供水设备直接联接于自来水供水管网上，可充分运用自来水管网原有压力，而传统的供水办法将自来水放入水池中，压力变为零，再由零初步从头加压，构成能量的浪费，用水量越大，浪费的动力就越多；在节水方面，由于无负压供水设备选用的是全封闭系统，彻底解决了有水池、水泵、水箱的跑、冒、漏、滴等浪费水源的表象，一同也节省了守时清洗水池、水箱而构成的水资源的浪费；在节地方面，传统的供水办法需在室外或室内地下室设置贮水池、水泵房，在屋顶设置高位水箱、消毒间(有时由于水箱设置高度太低而须加设 管道泵等 加压设备)。而无负压供水设备占地小，且可多栋楼房二次供水合用，节省了这部分面积作为他用。

　　5 作业处理

　　传统的供水办法中所设的生计水池、水箱均需守时清洗和处置，作业还需人工监控。而无负压供水设备能在设备设定的供水压力下，全自动作业，还可进行远距离监控，运用、维护便当。

　　6 描绘、设备

　　1)无负压供水设备需要市政供水管管径较大。

　　2)对供水、供电需要高。

　　3)室外管线添加。

1、两种作业方法： 主动作业方法：主动方法是作为正常供水状态下的一种作业方法。通常来讲，当客户正常供水后即选定该种方法，在主动方法作业时，全部管网的不一样供水需求，都将在无负压供水设备有用的操控之下，进行多种功用的适应作业。手动作业方法：该操作方法是为主动作业方法发作毛病时，为用户应急设 置的一种作业方法，该作业方法彻底选用最简略的发动方法，这种方法在操作面板上直接启停任何一台水泵电机，通常只要在主动失灵或调试的情况下才选用。

2、简单并入智能化办理体系，首要部件选用优质元件，整套体系具有很高的牢靠性和抗干扰性，其自带的规范串行通讯口（RS485），使得体系与计算机 的通讯非常便利。

3、水位维护功用，当水罐水位低于设定水位，体系主动维护停机。液位操控器功用安稳牢靠。

4、主动复位功用，停电后来电时或水位康复时体系主动发动。

5、毛病泵屏蔽功用，毛病泵屏蔽后直接退出运作顺序，由备用泵顶替作业。

6、主动维护功用：有过载、过流、短路、缺相、超压、欠压及缺水停机等主动维护功用。
