网线

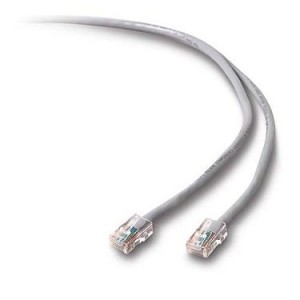

网线双绞线端接有两种标准：T568A和T568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆的水晶头两端都遵循T568B标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。

在综合布线工程中做水平线端接时，GB 50312接受T568B类或T568A类，但不允许同时安装，通常按T568B类端接。

1. 剪断：利用压线钳的剪线刀口剪取适当长充的网线。
2. 剥皮：用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头角及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮。（注意：剥与大拇指一样长就行了）【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

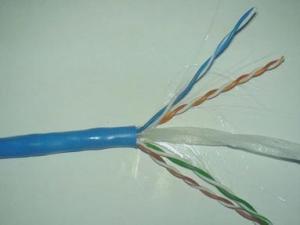

3. 排序：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一根全色护套线和一根白色或半色护套线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。制作网线时必须将4个线对的8条细导线一一拆开，理顺，捋直，然后按照规定的线序排列整齐。排列水晶头8根针脚：将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
4. 剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。这样，在双绞线插入水晶头后，每条线都能良好接触水晶头中的插针，避免接触不良。如果以前剥的皮过长，可以在这里将过长的细线剪短，保留的去掉外层绝缘皮的部分约为14mm，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
5. 插入：一和以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。
6. 压制：确认所有导线都到位，并透过水晶头检查一遍线序无误后，就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后，用力握紧线钳（如果您的力气不够大，可以使用双手一起压），将突出在外面的针脚全部压入水晶并头内。

网线(3)在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重测后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。对于制作的方法不同测试仪上的指示灯亮的顺序也不同，如果是直通线测试仪上的灯应该是依次顺序的亮，如果做的是交叉线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。

网线双绞线的英文名字叫Twisted Pair。是综合布线工程中最常用的一种传输介质。

双绞线采用了一对互相绝缘的金属导线对绞的方式来抵御频率小于25MHz以下电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。“双绞线”的名字也是由此而来。

线对一般由一对22-24号线规的绝缘铜导线对绞而成，实际使用时，双绞线是将多对双绞线一起包在一个绝缘电缆护套里。典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度。一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道长度和数据传输速度等方面均受到一定限制，但价格较为低廉。

双绞线可分为屏蔽双绞线（STP=Shielded Twisted Pair)和非屏蔽双绞线（UTP=Unshielded Twisted Pair)。

STP

STP（屏蔽双绞线）的双绞线内有一层或几层屏蔽层，在数据传输时可减少电磁干扰，所以它的稳定性较高。

UTP

UTP（非屏蔽双绞线）内没有屏蔽层，所以它的稳定性较差，但它的优势就是价格便宜。

• 无屏蔽外套，直径小，节省所占用的空间；
• 重量轻，易弯曲，易安装；

双绞线根据ISO/IEC 11801标准分类，常见的有三类线，五类线和超五类线、六类线、七类线、超七类线。前者线径细而后者线径粗，型号如下：

• 一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输，已被标准淘汰。
• 二类线：传输带宽为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网（Token Ring），已被标准淘汰。
• 三类线：该电缆的传输带宽16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，被ANSI/TIA-568.C.2作为最低使用等级。
• 四类线：该类电缆的传输带宽为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T，已被标准淘汰。
• 五类线：该类电缆增加了绕线密度，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络，已被超五类线替代。
• 超五类线：具有衰减小，串扰少，比五类线增加了近端串音功率和的测试要求，并且具有更高的衰减串扰比（ACR)和信噪比、更小的时延误差，性能得到很大提高。超五类线的最大带宽为100MHz。
• 六类线：该类电缆的传输带宽为250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率为1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
• 超六类线：超六类线是六类线的改进版，发布于2008年，同样是ANSI/TIA-568C.2和ISO/IEC 11801超六类/EA级标准中规定的一种双绞线电缆，主要应用于万兆位网络中。传输频率500 MHz，最大传输速度也可达到10Gbps，在外部串扰等方面有较大改善。
• 七类线：该线是ISO/IEC 11801 7类/F级标准中于2002年认可的一种双绞线，它主要为了适应万兆以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达600 MHz，传输速率可达10 Gbps。

而购买的双绞线一般可在商家那儿把双绞线和RJ45接头做好，拿回来用就成。如有闲心，也可自制，只不过需要买一把压线钳。

从家用的路由器到电脑之间的网线一般不要长于50米，但从小区或住宅楼的集线器（交换机）到各个住宅单元的网线长度100米也没问题，网线超过90米会引起网络信号衰减，沿路干扰增加，使传输数据容易出错，因而会造成上网卡住、网页出错等情况，给上网者造成网速变慢的感觉，但实际网速（数据传输速度）并没有变慢，只是数据出错后，网络侦测机制要求把错误帧回传。

同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。同轴细电缆线一般市场售价几元一米，不算太贵。同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。^[2]

光缆，是目前最先进的网线了，价格便宜，得到普及。它是由许多根细如发丝的玻璃纤维，即光纤外加绝缘套组成的。由于靠光波传送，它的特点就是抗电磁干扰性极好，保密性强，速度快，传输容量大等等。

光纤分成单模光纤与多模光纤。因依靠激光或LED光源来传输，故对端口清洁要求很高，普通的灰尘和指纹等都会导致光纤传输衰减变大，甚至通信中断。

双绞线：水平线缆作为数据传输时永久链路不超过90米，信道不超过100米。

同轴电缆：75-7同轴电缆为200-250 米左右，75-5为100-150米左右。

市面上的双绞线良莠不齐，主要是表现在线的材质上（以下材质好坏程度从上到下递减）：

网线三类线的标识是“CAT3”，带宽10M，适用于十兆网基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网

除了假线外，市面上有很多用三类线冒充五类线、超五类线的情况。下面是网线的鉴别方法：

• 三类线里的线是二对四根，五类线里的线是四对八根。
• 真线的外胶皮不易燃烧，而假线的外胶皮大部分是易燃的。
• 假线在较高温下（40℃以上）外胶皮会变软，真的不会。
• 真线内部的铜芯用料较纯，比较软、有韧性而且不易被拉断。
• 网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。
• 网线里的线在对绕时圈数是不一样的，因为圈数一样的话两对线之间的传输信号会互相干扰，使传输距离变短。

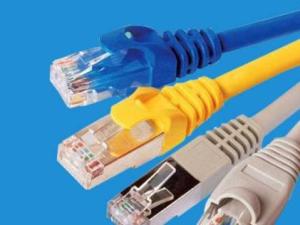

• 屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料，水晶头外面也被金属所包裹。
• 有条件的话可以找100米的双绞线利用Windows中的“网络监视器”或“资源监视器”实地测试一下，5类线能达到100Mbps，3类线只有10Mbps。

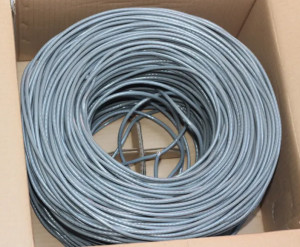

• 网线标准长度1000英尺/箱（大约相当于305米）
• 使用磁铁可以鉴别铁芯线，如果网线用磁铁可以吸引（哪怕是轻微的吸引），那说明是铁芯线，铁芯线因为电阻大，严重影响传输效率和传输距离，不推荐购买。优质的网线一般都是使用铜作为线芯的。即使差一些的线，也应该使用铝作为线芯。
• 剥开少许网线，看一下线芯的粗细，线芯细了也会影响传输效率。所以应该选用相对而言线芯粗的。
