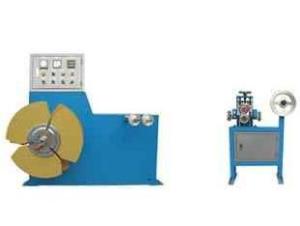

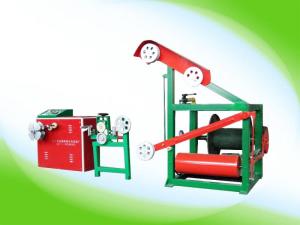

成卷机

成卷机适用于电线成圈及打扎。圈机生产效率高、排线质量好，解决了业界小截面电线电成圈与打扎生产效率低、排线质量差的困扰。

成卷机新颖之处：采用液压升降盘具结构，安装盘具采用无轴顶锥式，由有轴式变为无轴式安装盘具。成卷机正常生产时根据线材速度的快慢，使悬臂抬起刹车离合，停机时悬臂落下即可刹车，防止放线盘自动倒线与乱线。

主要用于电线电缆行业

1、装、卸放线盘采用液压升降结构。

2、自动排线、成盘成圈速度快。

3、排线整齐、美观。

4、电线成圈、打扎、包装等三道工序只需一人便可完成。

成卷机组由储线式自动涨力控制放线架、计米装置和高速电线成圈主机三部分组成

成卷机由储线式自动涨力控制放线架、计米装置和高速电线成圈主机三部分组成。

1、成卷机放线部分由储线式自动涨力控制放线架组成

储线式自动涨力控制放线架，采用杠杆式上盘装置，可快速更换线盘。

2、成卷机的计米装置

计米轮采用半米轮装置。压轮采用涂胶轮，计米轮与压线轮采用单向轴承，线材只能前行而不能后退。计米器采用电子式数显计米装置（DY型），方便用户设置计米轮周长，达到用户成卷打盘计米长度之目的。

3、成卷机主机

1)采用涨力滑移式排线装置，排线层绕速度快。

2)排线涨力靠线材自涨力，可保证排线节距不受线径大小的影响，使线材平行排列形成层绕式卷绕收卷。

3)采用变频控制软启动与自动刹车技术，在变频器内设定一个加速时间，开机时避免加速过快把线材拉细。开机时有升速时间、正常卷绕电线时间、及降速时间，待计米数值到达设定每盘米数时，变频器有自动刹车功能，主机启动联动刹车功能，使电机停止运转。

1.打开包装箱，先检查产品各部分情况。然后依照合格证明书内的装箱单清点配件数量。

2.为保证成圈打卷的效果，必须按安装图要求摆放，用膨胀螺栓固定。

1、安装放线盘前需松开刹车涨力。

2、根据不同线盘直径的大小，调整放线涨力，调节旋钮位置越高，放线涨力越大。

3、计米轮不要压得太紧，以免压坏线材。

4、根据电线电缆厂家成卷打扎电线长度之要求，调整电子计米预置长度。调整电子计米预置长度。经几次调试后，达到用户要求的目的。

5、自动涨紧放线机上的自动刹车装置，应根据线盘直径的大小、重量，调整自动刹车旋钮。
