磨粉机

磨粉机广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工。根据所磨物料的细度和出料物料的细度，磨粉机可分雷蒙磨粉机、高压悬辊磨粉机、高压微粉磨粉机、直通式离心磨粉机、超压梯形磨粉机、三环中速磨粉机六种磨粉机类型。

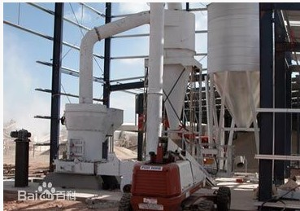

雷蒙磨粉机要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、畚斗提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。也可加破碎机。

物料经粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀连续的送入雷蒙磨主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。在雷蒙磨磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器，被净化后排入大气。

1、立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系；2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的；3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠；4、重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠；5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。

        雷蒙磨型号有：3R2115、3R2615、3R2715、4R3016、4R3216

高压悬辊磨粉机适用范围：高压悬辊磨机用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于 9.3 级，湿度在 6% 以下的非易燃易爆的矿山、冶金、化工、建材等行业 280 多种物料的高细制粉加工，成品粒度在 80-425 目范围调节（最细 1000 目）。该机可通过添加特殊装置，可生产出 30-80 目的粗粉。

高压悬辊磨粉机工作原理：高压悬辊磨主机内，磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后，磨辊围绕主轴旋转，并在高压弹簧与离心力的作用下，紧贴磨环滚动，其滚动压力比同等动力条件下的雷蒙粉机高 1.2 倍，故产量大为提高。当被磨物料进入磨腔后，由铲刀铲起送入磨辊与磨环之间进行碾压，碾压后的粉末随鼓风机的循环风带入分析机，合格细粉随气流入旋风集粉器即为成品，大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程，余风则进入袋式除尘器净化。磨辊与磨环达到一定磨损后，调整高压弹簧长度，保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。

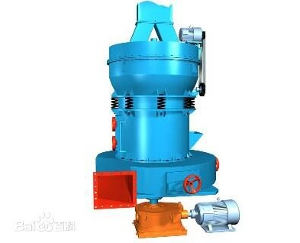

高压悬辊磨粉机结构介绍：高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓，电磁振动给料机及电器控制柜等辅助设备。在主机中，磨辊组件通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联系，压力弹簧在磨辊轴承室的悬臂外端面，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电动机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转，叶轮转速越高，分选出的粉子越细。

高压悬辊磨粉机型号有：YGM65、YGM75、YGM85、YGM95、YGM130

磨粉机还包括：雷蒙磨粉机，高压磨粉机，悬辊磨粉机，高细粉碎机

高强磨粉机适用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿山、冶金、化工，建材等行业280多种物料的高细制粉加工，成品粒度在80-425目范围调节（最细1000目）。高强磨.高强磨粉机通过机内增加的特殊装置，可生产出30-80目的粗粉。

高强磨粉机工作过程:

高强磨粉机主机内，磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。高强磨.高强磨粉机开始工作后，磨辊围绕主轴旋转，并在高压弹簧与离心力的作用下，紧贴磨环滚动，压力比同等动力条件下的雷蒙磨粉机高1.2倍，所以产量大为提高。当被磨物料进入磨腔后，由铲刀铲起送入磨辊与磨环之间进行碾压，碾压后粉末随鼓凤机的循环风带入分析机，合格细粉随气流入旋风集粉器即为成品，大颗粒物料落回重磨。循环风返回鼓风机再重复以上过程，余风则进入袋式除尘器净化。当磨辊与磨环的磨损达到一定程度后，调整高压弹簧长度，保持磨辊与环之间恒定碾压力。从而保证稳定的产量

高压微粉磨性能特点：

1、高压微粉磨与气流磨相比适用范围更大。

2、高压微粉磨与其它同类磨机相比，磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg。

3、节能。在产量和细度相同的情况下，系统能耗仅为气流磨的三分之一。

4、投资小，收益高。在产量和细度相同的情况下，高压微粉磨价格仅为气流磨的八分之一。

5、进料粒度大，出料一次性平均粒径可达到6.5um的超细粉。

6、重叠式多极密封研磨装置，密封性能好。

7、高压微粉磨除尘效果完全达到国家粉尘排放标准。

高压微粉磨结构特征：

高压微粉磨主要由主机，鼓风机，超细度分析机，成品旋风积粉器，布袋除尘器及连接风管管道等组成，根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的速度调整决定出粉细度。

高细度粉碎机有：260型高细度粉碎机、400型高细度粉碎机、650型高细度粉碎机和700型高细度粉碎机。

高细度粉碎机由粗碎、细碎，风力输送等装置组成，以高速撞击的形式达到粉碎机之目的。利用风能一次成粉，取消了传统的筛选程序。

风选粉碎机适用于化工、石墨、橡胶、制药、染料、油化、食品、建材、矿石、水泥、耐火材料等行业，可用于加工立德粉、碳墨粉、石膏粉、化石粉、硫磺粉、石灰粉、红泥粉、贝壳粉、长石粉、焦粉、骨粉、胶粉、煤粉、黄红丹粉、硫酸贝、氧化锌、碳酸钙、氧化铁、金钢砂、金矿石、铝石、瓷石、碱石、煤干石、硼玻偶然、胡精、中草药、还可加工小麦、黄豆、玉米等原料，产品细度可在20-325目之间任意人调节。

LM系列立式磨粉机用途

LM系列立式磨粉机可广泛应用于水泥、电力、冶金、化工、非金属矿等行业。用于将块状、颗粒状及粉状原料磨成所要求的粉状物料。

摆式磨粉机适用范围

（1）土类。粘土、瓷土、膨润土、菱苦土、陶土与矾土。

（2）非金属矿石类。石膏、滑石、石墨、萤石、方解石、石灰石、坲石、重晶石、磷灰石、硅灰石、长石与石英。

（3）金属氧化物类。锰铁矿、铬铁矿、钛铁矿与铝矾土。

（4）化工合成物类。焦炭、石灰焦、冶炼焦及硫酸钡。

（5）其他。摆式磨粉机的产品可用于许多行业，如冶金行业用镁粉作高炉耐火层；石油开采用重晶石粉压封喷油口；用膨润土粉浆作为钻井的润滑剂；化工轻工行业用不同石粉作橡胶、塑料、造纸、涂料中的填充剂；建材行业的陶瓷品、玻璃、搪瓷、白水泥、石膏品、菱苦土制品的原料均经过摆式磨加工。

（6）摆式磨粉机主要用于粉磨莫氏硬度在7 级以下、湿度在6%以下的各种非易燃、易爆的矿产物料。^[1]

^[2]

机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查．

1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面．

2、新安装的轮箍容易发生松动必须经常进行检查．

3、注意机器各部位的工作是否正常．

4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．

5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．

6、轴承油温升高，应立即停车检查原因加以消除．

7、转动齿轮在运转时若有冲击声应立即停车检查，并消除

1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕，进行空负荷试车，试车正常即可进行生产。

一．磨粉机磨辊、磨盘衬板磨损修复

磨粉机磨辊本体和耐磨衬板在使用过程中，一旦出现配合间隙，将会使本体与衬板之间磨损加剧，加之热风和水泥颗粒对配合面的不断冲刷，导致沟槽的产生，致使本体与衬板之间发生冲击碰撞，严重时使得衬板产生裂纹甚至断裂，机器损坏，特别是减速机的损坏，造成恶性事件。

该类问题一旦发生，一般修复方法难以解决，更换费用高昂。高分子复合材料优良的机械性能及良好的可塑性，使得该问题得以解决。

二． 磨粉机磨辊轴承室磨损修复

磨粉机磨辊轴承的装配要求比较严格，企业一般采用将轴承放在干冰中冷却的方式装配。轴承和轴承室之间一旦出现间隙，将会影响轴承的正常运转，导致轴承发热，严重时将会导致轴承烧灼现象。福世蓝技术具有快速、简便易于操作的特性，很多情况下可以现场修复。

三．磨粉机减速机渗漏治理

磨粉机减速机渗漏不但影响机器的外形美观，而且浪费油品，给设备的维修维护造成很大的麻烦。25551快速固化材料配合3223橡胶修复材料可以不用停机，现场对渗漏进行治理，操作简便，治理效果好。
