阵列式红外摄像机

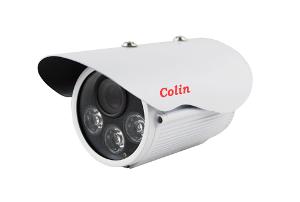

阵列式红外摄像机       即为安装了最先进最新型的监控红外灯即阵列式红外灯的红外摄像机，阵列式红外灯的内核为LED Array，

　　它是一个战略式的LED，你们也许在图上可以看到，我们是采用40mil大功率晶片阵列技术，而中央圆形发光的部分比你的小指甲盖还小，但是在这么小的范围里面它发出来的光线非常的大，产品光路结构上使用非球面光学玻璃透镜，投射光斑非常均匀，大大提高了监控夜视画面清晰度，达到可识别面貌的新阶段。

　　第二个是发光角度的问题，传统的LED由于它单个的功率不大，所以一般使用比较小的试图照的比较远一点。因此一般的LED的角度，传统的LED的角度都是在半功率角10左右。半功率角就是发光体，你的正前方是最亮的地方，两边逐步逐步的变暗，假设这边的亮度是中央的一半亮，我们这样形成的角度是半功率角。如果一个发光体半功率角是20度，并不是说它只能照20度的范围，它可以照到40—50度的范围。而一般的LED的半功率角大约照亮的范围约20度左右。而而LED可以照达到180度的光速，你如果放在屋顶上它可以均匀的把整个空间照亮，不会形成手电筒的光速。这是LED和LED Array在角度上的差距。但是角度的广与角度的窄不能代表哪一个好，哪一个不好。一般而言，在室内，屋顶到地板无所谓距离可言，我们要求是角度广，但角度越广它所发射的距离就相对越短。因此用在室外的时候我们要求尽可能是小角度送的远一点，因此在我们的产品前端都放有一些聚光的镜头，不同方式的聚光镜头，让我们广角度的零件集中能量送的远一点。

　　LED Array我们可以制作出可广可窄的发射角度的产品，而一般的LED都只能做小角，对于广角度的使用很不利。这是LED和LED Array的第二个差别。

　　☆亮度高--单LED Array的输出约为1W~2０W，亮度约是常规单LED的输出5~15mW的数百倍，所以产品的射距远；

　　☆效率高--普通红外LED的电光转换效率仅为10%左右，而LED Array电光转换效率提升为25%左右；

　　☆体积小--LED Array为高度集成芯片，所以在相同亮度指标下其体积比其它红外产品小很多；

　　☆寿命长--LED Array的寿命为50,000h(有效寿命为10,000h)，比普通LED寿命(有效寿命为1,200h)高出9倍；

　　☆光线匀—LEDArray发光体半功率角为10°～120°（可变角），可生产（180°形状）的发光面，解决了普通LED室内空间无法均匀照亮及夜视画面形成中间过亮而两边过暗的“手电筒效应”。

 阵列式红外摄像机           ^[1]在领域，监控是一个主流的分支，在法制社会，任何事件都必须以事实为依据，因此，也被应用的最为广泛。近年来，视频监控技术有了一定的发展，然而，在视频监控领域始终有一个突出问题没有得到很好地解决，就是夜间的视频监控问题。

     夜晚的监控是至关重要的，但监控犹如人的眼睛，在光线太暗时无法清晰地看清目标，只能了解大致轮廓，无法识别面貌，也就无法作为“呈堂证供”有证明力的依据。为了解决这个问题，安防监控工程商探讨了很多的方法，比如，主动的红外、激光红外，被动红外的热像仪，微光夜视等等技术。而我们目前应用最广的主动红外夜视技术是通过主动照射并利用目标反射红外源的红外光来实施监控的夜视技术，以便实现摄像机的夜间监控要求。

    目前监控行业里95%以上都是使用这项技术实行夜视监控，LED红外发光管通过主动发出红外波长的光照射被监控对象。红外光线不在人的肉眼可见的范围内，因此，一般情况下是不可见的。红外光的亮度决定了被监控物体的清晰程度。

红外技术的发展

    主动半导体红外技术最早在上世纪60年代初期由美国贝尔实验室研发成功，最早期的红外转换效率只有5%，效率很低，多用在红外器等简单产品上。经过在夜视应用中的反复实践和发展，通过把单个的红外LED封装组合起来，固定于的周围，给取像进行主动补光。单个LED红外二极管的有效效率为20%左右，但是存在明显的缺陷，那就是受限于散热处理而发光功率大大减小，以至于距离急剧缩减，往往达不到标称的照射距离;还有就是产品的体积，受限于LED管的数量，为了达到照明需要，就得用多个LED管组装，造成体积增加，不便于应用。另外，由于LED的热量无法有效散发，导致腔体整体温度增加，严重影响了了摄像机的性能，也就是为什么市场上主流的寿命比较短，使用一段时间之后，效果明显变差的主要原因。

     基于市场实践的迫切需求，阵列红外在原有的LED红外技术的基础上，进行一项革命性改进，就应运而生了。阵列红外夜视技术，本质还是通过摄像机发射主动红外光波的方式实行夜视效果，但采用了先进的封装技术，将几十个高功率、高效率的红外晶元封装在一个平面上。这一技术一问世，就获得了异乎寻常的飞速发展。

    阵列红外摄像机在监控领域中应用的最大优势在于解决了LED光源散热的问题，具有极高的发光效率和发光强度，光电转换效率比普通红外LED摄像机提高了25%左右，效率可达到45%，大大地降低了能耗、增加了照明距离，同时延长了摄像机的使用寿命，阵列的使用寿命一般为普通红外摄像机使用寿命的9倍。

    阵列红外摄像机的主要优势

   亮度高

   很显然，亮度越高，光线的照射距离就越远，单个的LED输出光功率一般为5~15mW，虽然可以通过加大电流来提高亮度，但是材料本身的局限性是，红外线的光电转换效率不高，只有20%的光，余下的80%便是热能。因此，提高亮度的同时，也产生了更多的热能，这对工作温度要求严格的摄像机的关键器件CCD来说，明显是行不通。另外，LED多个组合是以PCB板为载体，散热性能不好。而阵列红外摄像机的光源，通过将几十个高效率和高功率的晶元通过高科技封装在一个平面上，配置良好的导热装置。同时增加其光电转换效率，亮度约是单个LED的100倍。

   体积小

   前面提到过，阵列红外运用了高集成的先进封装技术，一块封装了几十个晶元的阵列红外芯片，仅仅指甲盖大小。试想一下，把几十个单个的LED组合在一起的体积会是什么样？体积小最主要是便于应用，如果将几十个单个LED组合的红外光源安装在高速上，效果是可想而知的。

   寿命长

   阵列红外技术保证了CCD良好的工作状态，其使用寿命是普通LED红外摄像机的9倍。普通的LED红外摄像机将LED发光管和摄像机置于一个腔体内，而且LED管的热量无法通过PCB板得到有效散发，温度问题严重制约了CCD的使用寿命。普通LED红外摄像机在使用3个月后，便开始出现老化迹象，画面模糊、发白、对比度缺乏等等问题出现，直接影响产品使用效果，甚至整个摄像机报废。

   效率高

   半导体本身的特性所决定，其发光效率与散热性能是一个良性裓-环。散热性能越好，那么工作温度就越低，工作温度低又能更好地保障其发光效率。反之，则是陷入效率不断衰减的恶性循环。另外，我们的供电系统采用自主专利的高频尖脉冲供电，保证获得更高的效率。

   光线匀

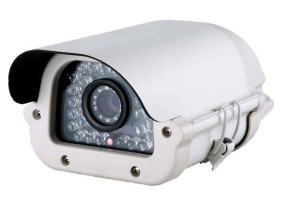

   众所周知，每个普通的红外LED前面都有一个球面，是一个独立的光学设计，用来改变光斑的大小。当多个红外LED组合在摄像机镜头的周围后，发射出来的光线就是多个光斑重叠组成，重叠的部分亮度就会特别高，同时还形成一个圆圈，即“手电筒效应”，夜视画面效果当然是不均匀的。而阵列红外摄像机相当于是一个大的点光源，通过特殊的光学设计，使得光线均匀照射被监控物体，所得到的监控画面的中间和四周的亮度是一致的。

   随着摄像机技术的进步，夜视监控还在进一步的发展中，目前受到成本、画面清晰度、应用领域以及红外光波、激光等发光材料特有属性的限制，阵列红外仍然为夜视监控领域最好的、最实际的解决方案，它改进了传统LED监控摄像机的诸多缺陷，能够取得相对最佳的夜视监控效果，在照车牌领域也呈现了良好的效果，弥补了目前市场上的空白。

   阵列红外摄像技术，必将在夜视安防监控工程领域引起一场新的技术革命，使人们的监控视野不断地延伸，从而满足不同应用领域对夜视监控的要求。随着人们对阵列红外的认知度进一步提高和应用领域的扩展，及其所带来的规模化生产效应，生产成本必将大大的降低，从而使阵列红外技术得以进一步推广和普及。

1.防水和散热效果不理想：

用的时间长了之后，里面或多或少会出现汽水（此现象主要集中在北方地区），造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。当红外灯开始工作时会产生大量的热量，同时由于部外壳的散热效果不够，这样就会大大降低监控摄像机的使用寿命，要解决这个问题其实可以考虑把摄像机的外壳做成多条线槽构成，这样有利于散热。

2.夜视效果不理想：

此现象主要表现是手电筒的效果或者是距离不够等等。其实这个问题主要是红外灯的角度和功能所造成的，我们现在红外摄像机所使用的红外灯又称850红外发射管，峰值波长在850，角度从5-60度可以选择，当红外发射管角度越小时照射距离越远，手电筒的效果就越明显，反之，角度越大就没有手电筒的效果，但是距离就大打折扣，要解决这个问题主要是看厂家想追求什么样的效果和什么样的成本，当然红外发射灯的功率和价格是成正比的，有的厂家在告诉顾客时一般都是说多少个灯？距离可以达到多少？但是大家可能忽略了一个问题--红外灯的功率和直径大小？当红外灯的外观和大小一样时，其实功率你是没有办法知道的，可能唯一的办法就只有实物测试了。从我个人生产红外摄像机的经验来解决这个问题，我采用的是多角度红外灯混合安装方式，这样资源可以充分被利用，远近都可以顾及到。

3.白天色彩还原不够

大家不知道有没有注意到红外线摄像机的色彩在白天都会或多或少的偏色，这个最直接的原因是摄像机滤光片的问题，一般红外线摄像机使用能透过一定比例红外光线的双峰滤光片，其优点是成本低，但由于自然光线中含有较多的红外成份，当其进入CCD后会干扰色彩还原，比如绿色植物变成灰白等等（有阳光的室外环境尤其明显）。IPCUT双滤光片的使用就有效的解决了这个问题，IRCUT双滤光片由一个红外截止滤光片和一个全光谱光学玻璃构成，当白天的光线充分时红外截止滤光片工作，CCD还原出真实色彩，当夜间光线不足时，红外截止滤光片自动移开，全光谱光学玻璃开始工作，使CCD充分利用到所有光线，从而大大提高红外性能。

4.临界点的反复跳变：

这是因为部分不管是配置了IRCUT双滤光片还是用双峰滤光片的摄像机在某些复杂的光线的环境下不能稳定的工作造成的，同时因为多数厂家都是使用简单的如光敏电阻感应器等方式去控制IRCUT双峰滤光片的工作状态，其临界点的反复跳变就不能尽人意了。但是如果采用智能芯片来控制，其模糊逻辑能力能有效控制IPCUT双滤光片的工作状态。换句话说很多的厂家是不愿意在这上面投入成本的。[
