定距拉板

Pull plate of location

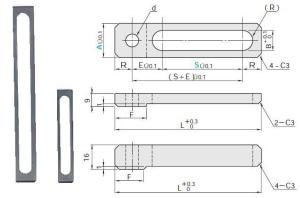

定距拉板及结构图

增加接杆可以减轻拉板的受力，与塞打螺丝的配合组装可以使缓冲造成的损坏减少到最低。定距拉板适用于精密模具，可显著提高其使用寿命，特别是精密模具的热形变得到了有效的控制。

定距拉板种类：台阶型定距拉板、长行程型定距拉板、行程调整型定距拉板、平板型定距拉板、行程指定型定距拉板、TL型、TLH型

定距拉板属性参数：

材质：S45C

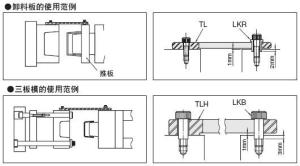

图1 定距拉板安装范例

·为防止定距拉板在开模时在模板上摩擦，可选用TL时，定距拉板与模板有1mm间隙。

·为防止动模模板的螺栓损坏，使用定距拉板专用挡圈和定距拉板专用螺栓，如图1所示请在模板上加工2mm深的沉头孔。用此方法，开模时来自定距拉板的冲击负荷由挡圈承受，不用担心螺栓损坏。

·为防止固定侧、活动侧模板的螺栓损坏，请用定距拉板专用螺栓LKB安装。

·如图1所示请在模板上加工3mm深的沉头孔。

·来自定距拉板的冲击载荷由螺栓杆部承受，不用担心螺栓损坏。
