查线器精明鼠(NF-801B)生产商,为您提供查线器(NF-801B)及查线器(NF-801B)相关产品信息。多功能通信网络查线器为我公司自行研制开发,并且已经获得国家专利。

本实用新型提供了一种快速查线器。它采用了变对线“通断”显示为对线“读数”显

示的技术方案。可大大提高对线工作效率。

查线器(NF-801B)用于追踪无强电状态下的所有金属电缆,并且能在连接任何交换机、

路由器、PC终端的情况下直接找线;用于判断线路状态,识别线路故障;是网络安

装、维护的实用性工具。

1.追踪电缆线路时,无需剥开线路外皮,简单、快捷,并可以判别线路断点的位置

2.可以在连接任何型号以太网交换机、路由器开机状态下直接找线

3.可用于寻找任何金属线缆线路

4.支持交换机开机状态下的线序校对

5.可完全代替网络测试仪

6.发射器有低电压提示功能,接收器有照明灯功能

类别

技术指标:

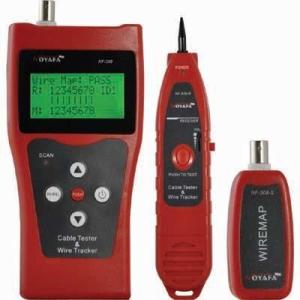

诺方舟精明鼠NF-308诺方舟精明鼠NF-308(1). 外形尺寸:主测试器:185X105X50mm; 接收器:218X46X29mm。(2). 电源:主测试器:9V叠层电池; 接收器:9V叠层电池。

(3). 显示:专用4X16字符大屏幕LCD点阵(有效视区61.6X25.2mm)。

(4). 测试电缆类型:STP/UTP 双绞线,同轴电缆,电话线。

(5). 探测电缆类型:可直接寻找5E, 6E, 电话线, 同轴电缆, USB线等多种线缆。

(6). 工作环境温度:-10℃ ~ +60℃。

(7). 测试仪器口和探头:

主测试器:RJ45主端口(MAIN),RJ45 副端口(LOOPBACK),

RJ45寻线端口; 接收器探头;远端识别器RJ45端口(R)

附加BNC及RJ11转换器可测量同轴电缆, 电话线连通性。

(8). 双绞线长度测量: 范围: 1-350米(3-1200英尺)

校准精度: 3%(+/-0.5M, 或+/-1.5ft)。(校准电缆>5米)

出厂精度: 5%(+/-0.5M, 或+/-1.5ft)。(AMP, AT&T5类线)

显示: 米或英尺。

(9). 长度校准

用户可用已知长度的电缆线, 自设校准系数, 校准线缆长度大于5米。

(10).线序和电缆故障定位:故障检测, 开路, 短路, 反接, 交叉和串绕。

(11).电缆定位:8个远端被动测试插口(ID1-ID8)。

(12).自动延时关机时间:30分钟不操作。

功能特点:

◆单人即可进行线缆的连通性测试。

◆可直接寻找5E, 6E, 电话线, 同轴电缆, USB线等多种线缆。

◆可检测5E、6E、同轴电缆及电话线的接线故障, 包括: 开路,

短路, 跨接, 反接和串绕。

◆接线/连接错误的定位。

◆测量线缆长度, 并确定开路、短路的距离。

◆电缆长度动态校准功能, 使长度测量精度高达97%。

◆简单易用, 大屏幕显示使测试结果一目了然。

◆便于携带, 电池寿命长(待机50小时)。

◆自动延时关机和背光显示。

◆有无插上远端识别器均可进行长度和配对的测量。

◆电缆定位, 8个远端被动测试插口(识别号1D1-ID8)。

◆远端识别器具单频提示功能。

◆自检功能, 能自动补偿电池电量变化, 环境温度变化的影响。

◆单片机软件看门狗设计, 运行可靠。

典型应用:

◆电信网络线路工程和日常维修工作

◆计算机网络线路工程

◆其它金属导线线路工程和维护工作
