卡瓦打捞筒

利用卡瓦在筒体螺旋槽内运动，从外径打捞井下管状落物的工具。主要由外筒、卡瓦和密封件等组成。外筒和卡瓦形成锥形配合，有单斜面和多斜面之分，单斜面筒体和卡瓦打捞范围较大，但筒体较厚，要求环空较大。多斜面筒体和卡瓦打捞范围较小，但筒体较薄，要求环空也较小。卡瓦又分为分瓣卡瓦、篮状卡瓦和螺旋卡瓦。单斜面筒体多与分瓣卡瓦配合，多斜面筒体则有篮状卡瓦和螺旋卡瓦与之配合。

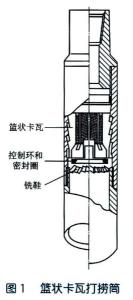

篮状卡瓦为圆筒状，形如花篮，卡瓦外部为完整的宽锯齿左旋螺纹，与外筒的内螺纹相配合，螺距相同，但齿面要窄得多，可以在筒体内上下移动一定距离。内部抓捞牙亦为多头左旋锯齿螺纹，卡瓦下端开有键槽，与控制环上的凸键相配合，防止卡瓦在筒体内转动。卡瓦纵向上开有等分胀缩槽，可以使卡瓦的内径胀大或缩小。它的密封件在控制环上。

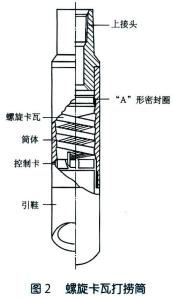

螺旋卡瓦（见图2）形如弹簧，外面为宽锯齿左旋螺纹与筒体的内螺纹相配合，螺距相等，但螺纹面要窄得多，可以上下活动一定距离。螺旋卡瓦内部有抓捞牙，为多头左旋锯齿形螺牙。卡瓦下部焊有指形键，与控制卡配合，防止卡瓦在筒体内转动。它的密封件是“A”形密封圈，置于螺旋卡瓦之上。
