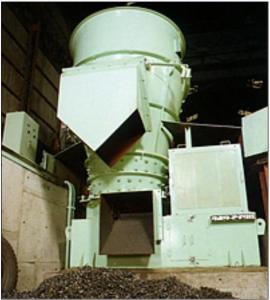

立式锤破机

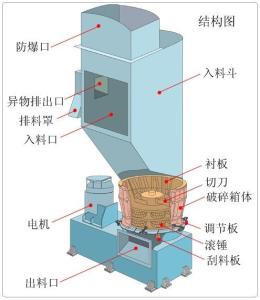

图1 结构图电动机通过皮带轮组件带动破碎主轴在破碎箱体内高速旋转。废旧物料入料斗自上而下进入破碎箱体内，受到安装于破碎主轴上正在高速运动的切刀，将大块的物料切成小块物料，受重力的重用，小块的物料向下进入滚锤的打击、摩擦、剪切、搓揉等综合作用而进一步破碎，把金属和非金属分开并且把金属搓成滚成团状。在破碎箱体下部设有调节板，用于控制物料的大小，当物料的尺寸破碎到合适尺寸后，从破碎箱内部掉出破碎箱体，由装在出料箱内部的刮料板将合格的物料排出机器。没有达到尺寸的物料将继续在滚锤与衬板之间被打击、搓揉。当有些实在无法继续破碎的物料将从异物排出口排出，进入大物料收集器，由操作人员定期清除。结构如图1所示：

• 在设备上设有防爆口，防止物料在破碎箱中爆炸损坏设备
• 对物料有搓揉作用，可以有效的分离废金属上的油漆和一些黏着物，物料相比卧式破碎机较为干净，物料大小更均匀，更适合后期的分选
• 与卧式破碎机相比产量相对较低
