表盘式扭力扳手

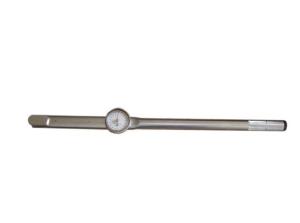

表盘式扭力扳手图册(4)表盘式扭力扳手也叫表盘式扭矩扳手或表盘式力矩扳手。力矩就是力和距离的乘积，在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。表盘式扭力扳手是利用指针将被测螺帽、螺栓等紧固件扭矩值直观的在表盘上指示出来，并记忆该扭矩值大小的。表盘式扭力扳手做得好的，国产的有“津源”表盘式扭力扳手，“准达”表盘式扭力扳手等，进口表盘式扭力扳手比较好的有“东日”表盘式扭力扳手，“诺霸”表盘式扭力扳手，“Beta”表盘式扭力扳手等。

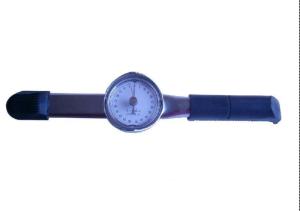

表盘式扭力扳手图册(3)

A、旋转表壳或表壳上的旋钮可带动指针旋转，该指针为记忆指针，称被动指针或从动指针；和机芯联接的指针为工作指针，亦称主动指针。

B、使用本产品应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号，不应超范围使用。

（1）、右旋使用时：顺时针旋转表盖上的旋钮，使记忆指针与主动指针指向刻度盘的零位刻线。

（2）、左旋使用时：逆时针旋转表盖的的旋钮，使记忆指针与主动指针靠紧，且主动指针指向刻度盘的零位刻线。

将指针扳手的方榫与紧固件对接（根据需要可直接对接，也可通过转接套筒对接），然后缓慢平稳地施加扳拧力，直至记忆指针指向所需的扭矩值。

停止施力后，主动指针在弹性元件和机芯扭簧的作用下自动回复零位，记忆指针仍停留在指示的刻度上，并准确读出扭矩值。旋转表盖上的旋钮，使记忆指针也回复到零位，可进行下一次使用。

“津源”MDB系列表盘式扭矩扳手是公司自主潜心研发生产的具有国际先进水平的新一代高品质扭矩扳手。是利用指针将被测螺帽、螺栓等紧固件扭矩值直观的再表盘上指示出来，并记忆该扭矩值大小的。由扳手体、弹性元件放大机构和记忆机构等几部分组成，具有精度高、造型美观、使用方便、可靠性好、头部可更换等特点。广泛应用于航天、航空、船舶、汽车、铁路、工程机械、电力等行业，MDB表盘式扭矩扳手左右均可测量扭矩，精度±4%。

1、使用本产品应根据紧固件的扭矩值要求选用合适的型号，不得超范围使用。

2、本产品是一种精密的扭矩计量器具必须精心使用，严禁敲击、震动、磕碰、扔掷和当榔头使用。

3、本产品可双向使用，但不允许用来松动紧固件，防止由于过载而影响示值精度。

4、为保证扭矩值的准确性，扳手应定期进行检查和校正，每操作5000次或1年应对扳手进行一次校准。

5、当发现扳手有失灵或数值不准确时，应由专门计量人员进行调正和维修，非检定人员不得随意拆卸。
