光网络单元

ONU (Optical Network Unit) 光节点。ONU分为有源光网络单元和无源光网络单元^[1]。

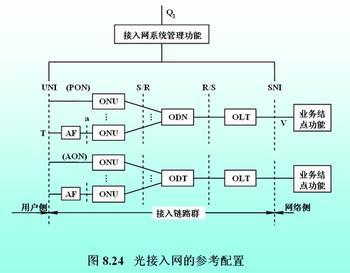

配置架构图一般把装有包括光接收机、上行光发射机、多个桥接放大器网络监控的设备叫做光节点。

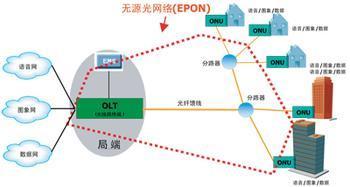

光网络单元ONU（Optical Network Unit）是光纤接入的终端设备，其应该与OLT(Optical Line Terminal)配合使用，OLT一般存储ISP的中心机房。 根据ONU位置的不同，可以把FTTx+LAN分为FTTC、FTTB、FTTH等几种接入方式：

FTTC(Fiber To The Curb)：ONU放置在小区的中心机房；

FTTB(Fiber To The Building)：OUN放置在楼道的接线箱；

FTTH(Fiber To The Home)：OUN放置在家庭用户中；

FTTSA(Fiber To The Service Area)：光纤到服务区；

上述服务可统称FTTx。

１、选择接收OLT发送的广播数据；

２、响应OLT发出的测距及功率控制命令；并作相应的调整；

３、对用户的以太网数据进行缓存，并在OLT分配的发送窗口中向上行方向发送。

终端完全符合IEEE 802.3/802.3ah

接收灵敏度高达-25.5dBm 　　

发送功率高达-1至+4dBm 　　

单光纤提供数据、IPTV，语音等业务，真正实现 “triple-play”应用。

·最高速率PON：上下行对称1Gb/s数据、VoIP语音和IP视频服务。 　　

基于自动发现与配置的ONU“即插即用” 　　

基于服务水平协议（SLA）计费的高级服务质量（QoS）功能 　　

丰富强大的OAM功能支持的远端管理能力 　　

高灵敏度光接收和低输入光功耗 　　

支持Dying Gasp功能

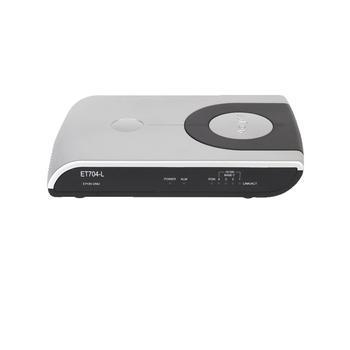

有源光网络单元

架构解读有源光网络单元主要应用于三网合一之时，其集成了CATV全频段RF输出；高质量VOIP音频；三层路由模式，无线接入等功能，轻松实现三网融合终端设备接入。

无源光网络单元　

无源光网络单元是GPON（千兆无源光网络）系统的用户侧设备，通过PON（无源光纤网络）用于终结从OLT（光线路终端）传送来的业务。与OLT配合，ONU可向相连的用户提供各种宽带服务。如Internet surfing，VoIP，HDTV，VideoConference等业务。ONU作为FTTx应用的用户侧设备，是“铜缆时代”过渡到“光纤时代”所必备的高带宽高性价比的终端设备。GPON ONU 作为用户有线接入的终极解决方案，在将来NGN（下一代网络）整体网络建设中具有举足轻重的作用。

UTStarcom ONU 1001i 是用于GEPON系统的一种高性价比用户终端设备。它专为家庭用户和SOHO用户而设计，为用户网关和/或PC提供千兆速率的宽带连接。ONU 1001i为数据和IPTV视频服务提供了1路1000Base-T Ethernet网口， ONU1001i可由UTStarcom BBS系列的光线路终端（OLT）进行远端的配置和管理。

ONU 1001i上行通过GEPON端口连接至中心局（CO），下行为个人用户或S O H O 用户提供1 路千兆E t h e r n e t 网口。作为FTTx的未来解决方案，ONU 1001i通过单光纤GEPON提供了强大的语音、高速数据和视频服务。

ONU设备的主要作用是将网络数据信号即电信号转换成光信号在光纤上传输，实现转换的主要器件为ONU上的光模块。ONU的另外一个作用是提供用户侧的接口，即我们看到的ONU设备上的网口。ONU可以接入多种用户终端如机顶盒、无线路由器、电视等，同时具有光电转换功能以及相应的维护和监控功能。ONU的网络侧是光接口，而其用户侧是电接口，因此ONU具有光/电和电/光转换功能。支持VOIP的ONU还具有对话音的数/模和模/数转换功能(需要硬件上带POTS口，即电话口)。ONU通常放在距离用户较近的地方，其位置具有很大的灵活性。ONU的主要功能是终结来自OLT的光纤信号，处理光信号并为多个小企业、事业用户和居民住宅用户提供网络接入服务，带POTS口的ONU可以提供电话接入服务，带CATV口的ONU可以提供电视接入服务。^[2]
