防爆热电偶

工作原理

耐磨热电偶果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势。利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度不传到腔外。

多种防爆形式，防爆性能好；

压簧式感温元件，抗振性能好；

测温范围大；

机械强度高，耐压性能好；

按符合国际IEC标准的最新防爆规程GB3836设计;

采用两腔式隔爆结构,更换测温元件简便,使用安全可靠

隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

防爆热电偶

产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

GB3836

普通隔爆热电偶、热电阻概要

·按符合国际IEC标准的最新防爆规格GB3836设计。

·采用两腔式隔爆结构，更换测温元件简便，使用安全可靠。

·防爆标志dⅡBT4，适用于ⅡB级以下，引燃温度T4以上，含爆炸气体场所的温度测量。　

铠装防爆热电偶、热电阻概要

保护管与测量元件为分离式结构，可快速更换测温元件，进行不停机抢修。

保护管形式和材料多样，可满足高压，高温和强腐蚀介质的测温需要。

采用铠装元件，耐压、抗震，工作稳定可靠。

防爆标志dⅡBT4，iaⅡCT4，适用于Ⅱ级以下，引燃温度T4以上，含爆炸性气体场合的温度测量。

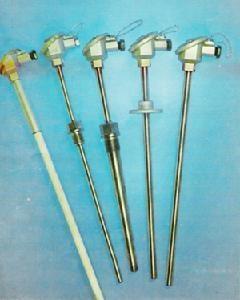

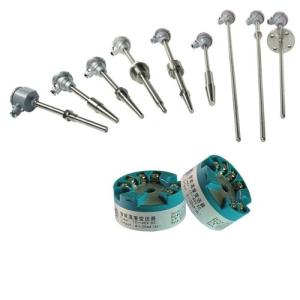

防爆热电偶的种类：K型防爆热电偶、K型防爆耐磨热电偶、E型防爆热电偶、多点防爆热电偶、多点防爆装配热电偶、多点防爆铠装热电偶、防爆铠装热电偶、防爆型热电偶、防爆铠装热电偶、防爆耐腐热电偶等等。

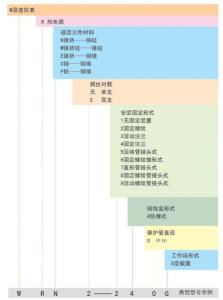

防爆热电偶的选型方法

型号分度号允差等级

允差值测温范围°             C允差值测温范围                   °C

WRNK±1.5°                   C-40～+375±2.5                  °C-40～+333

±0.004ltl                          375～1000±0.0075ltl                   333~1200

WRMN±1.5°                    C-40～+375±2.5                 °C-40～+333

±0.004ltl                           375～1000±0.0075ltl                 33～1200

WREE±1.5°                   C-40～+375±1.5                   °C-40～+333

±0.004ltl                          375～800±0.004ltl                     333～900

WRFJ±1.5°                    C-40～+375±1.5°                    C-40～+333

±0.004ltl                          375～750±0.004ltl                     333～750

WRCT±1.5°                   C-40～+125±1                         °C-40～+133

±0.004ltl                            125～350±0.0075ltl1                 33～350

防爆热电偶^[2]工业用隔爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器。

隔爆热电偶应用通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。特点：多种防爆形式，防爆性能好；压簧式感温元件，抗振性能好；测量范围大；机械强度高，耐压性能好；工作原理防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电孤和危险温度的零部件都密封在接线盒内，当盒内发生爆炸时。

微细铠装热电偶

适用于狭小且须弯曲场所的温度测量与控制。是化工、化纤、制药等行业不可缺少的测量温装置。主要技术参数精度等级：I级或II级公称直径：Φ1弯曲半径：R≥5D公称压力：常压型号及规格型号分度号测温范围℃热响应时间保护管材料规格WRNK-191SK0~600<3S1Cr18Ni9Ti。

耐磨热电偶

在某些特殊场合，如化工厂、冶炼厂、发电厂、水泥厂等，用普通热电偶、热电阻就极易损坏。因此，在这些场合就必须采用耐磨热电偶（阻）。该热电偶（阻）特别适用硫化床、磨煤机出口，一次，二次风煤及水泥行业测温。特征：在WR、WZ系列基础上，其保护套的插入部分，可全部或部分制成。耐磨，同时耐冲刷，耐腐蚀。寿命长。高温下可使用6个月以上。

多点热电偶

1、应用适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。2、主要技术参数电气出口：M27X2，NPT3/4热热响时间：≤8S偶丝直径：Φ3&nbs。

铠装热电偶应用通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。特点热响应时间少，减少动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好；工作原理铠装电偶的电级由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。主要技术参数产品执行标准IEC584IEC1。

装配热电偶应用通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。特点：装配简单，更换方便；压簧式感温元件，抗振性能好；测量范围大；机械强度高，耐压性能好；工作原理热电偶的电级由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。主要技术参数产品执行标准IEC584IE...

工业用隔爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器。

利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外

在化工厂，生产现场常伴有各种易燃、易爆等化学气体，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆热电偶作为温度测量仪表，本公司生产的防爆热电偶 产品适用于EXdⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。

       隔爆或本安热电偶与装配式热电偶的原理基本相同，所区别是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。

由于产品采用上述防爆特殊结构，使产品完全符合使用在DⅡBT4至DⅡCT6、IBⅡBT4、IAⅡBT4、IAⅡCT6防爆类别范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。

      1 、应用

       防爆热电偶适合生产现场存在易燃易爆化合物，须同时测量多个位置或位置的多处测量。广泛应用于石油化工精馏塔装置

       2、防爆热电偶主要技术参数

       电气出口：M20x1.5NPTI1/2

       热响应时间：≤8S

       偶丝直径：Ф1. Ф2. Ф3

        防护等级：IP65

        防爆热电偶隔爆等级：d‖BT4.d‖CT5
