1、采用直接作用活塞式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。

2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。

3、出口压力精密可调1~5.5bar,在一般场合下,可以认为出口压力不管进口压力的影响。

4、极佳的水力特性,压力损失小,减压比可达10:1以上。

5、可满足多种减压要求,特别适用于支路减压阀系统。

介绍

产品型号:0232.015

公称通径: DN12~20(mm)

适用介质 :生活,生产用水

压力范围 1.6兆帕

适用温度 1~80(℃)

阀芯:不锈钢AISI303

弹簧:碳钢C72UNI3823

密封材料:NBR像胶

6、可接G3/8“,3/4”,1/4“压力表

安装事项

1、为了操作和维护方便,该阀一般直立安装在水平管道上。

2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。

3、为了防止阀后压力超压,应在离阀出口不少于4M处安装一个自来水减压阀。

4、决定阀的气源压力时,应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后,油雾器或定值器之前,并注意不要将其进、出口接反,反之减压阀会因此而失去应有的功能,甚至损坏。

技术参数

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa) 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
最高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
壳体试验不包括膜片、阀盖

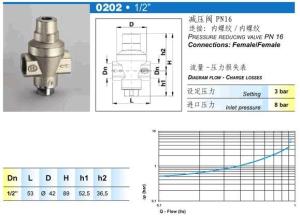

外形尺寸

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa) 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
最高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
壳体试验不包括膜片、阀盖
