多级锅炉给水泵

   DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

    流量Q  6~346m3/h

    扬程H  102~1056m

    从电机端看，泵为顺时针方向旋转。

    泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

    DG25－50×3

    DG－单吸、多级锅炉给水泵

    25－流量(m3/h)

    50－泵单级扬程（m）

    3－泵级数

    40DGⅠ40×3

    40－泵进口口径（mm）

    DG－单吸、多级锅炉给水泵

    40－泵单级扬程（m）

    3－泵级数

    泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封可为填料密封，也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

多级锅炉给水泵零部件的检修

1、多级锅炉给水泵泵轴

    多级锅炉给水泵泵轴损坏的原因及后果。泵轴是传递功率和力矩的主要零件。泵轴运转一定时间后，轴颈由于与轴承相对运动或多次拆卸而被磨损，键槽因长期使用出现变宽、拉毛或歪斜现象；轴与其他旋转零件配合处，因经常拆卸而磨损，泵轴内部产生裂纹等。更为严重的是由于是转子不平衡加剧振动、安装时没有对中，拆卸时强力扭转，开停车操作不当，冷热不均等原因使泵轴产生了弯曲。

2、多级锅炉给水泵叶轮损坏的处理。

    叶轮口环磨损的处理。叶轮经过一段时间使用后，口环处常常有不同程度的磨损，如果磨损程度在允许范围内，则可以在车床上用胎具胀住叶轮的内孔，再对磨损的部位进行车削，并配制相应的口环与导叶衬套，以保持原有的间隙。叶轮口环经车床修整后，由于加工过程中胎具位移而造成不同心，因此应检查并处理转子径向跳动及轴向跳动。

多级锅炉给水泵叶轮及泵轴

多级锅炉给水泵泵轴的矫直法

    机械加压法；捻打法；局部加热法；局部加热加压法。

多级锅炉给水泵的叶轮是使液体获得能量的主要部件，其型式有闭式，半开式及开式三种。

以下介绍叶轮损坏的处理。

    叶轮经过一段时间使用后，口环处常常有不同程度的磨损，如果磨损程度在允许范围内，则可以在车床上用胎具胀住叶轮的内孔，再对磨损的部位进行车削，并配制相应的口环与导叶衬套，以保持原有的间隙。叶轮口环经车床修整后，由于加工过程中胎具位移而造成不同心，因此应检查并处理转子径向跳动及轴向跳动。

叶轮的汽蚀损坏及处理

    汽蚀现象及危害：当液体在多级锅炉给水泵内流动，由于叶轮入口处压力低于工作液体的饱和压力将引起一部分液体蒸发，蒸发后汽泡进入压力较高的区域时，受压突然凝结，于是四周的液体就向此处补充，造成水力冲击，这种现象称之为汽蚀。在连续的局部冲击负菏作用下，使叶轮表面逐渐疲劳损坏，引起金属表面的剥削，进而出现大小蜂窝状麻点，甚至蚀洞。叶轮汽蚀破坏的处理。多级锅炉给水泵的汽蚀破坏是泵运行中一个较为普遍且危害严重的问题。多级锅炉给水泵发生汽蚀破坏的主要是叶轮。

成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

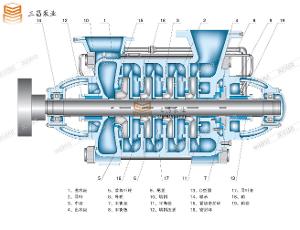

给水泵结构图
