不锈钢潜水泵

不锈钢潜水泵

中文名 不锈钢潜水泵
特点 有很多有腐蚀性的介质就不能排放
目录导航

QJ系列不锈钢潜水电泵特点

　　1、电机、水泵—体，潜入水中运行，安全可靠。

　　2、对井管无特殊要求，对输水管只要能承受相应压力即可。

　　3、安装使用维护方便简单，占地面积小，不需建造泵房。

　　4、结构简单，节省原材料。

　　使用环境及条件

　　1、电源频率为50Hz，额定电压为380v或660v（允差+-5%）的三相交流电源。

　　2、固体物含量(按质量计)不大于0．01％。

　　3、被抽送液体的酸喊度PH值为1-14。

　　4、输送介质温度不超过120℃。

　　5、水泵进水口必须在动水位lm以下，但潜水深度不超过静水位以70m，电泵下端距井底水深最少lm。

　　6、要求井正直，井壁光滑，井管不得错开，如果水池使用，需要添加散热器（导流罩）。

　　结构特点

　　1、QJ系列井用潜水电泵，由潜水三相异步电动和水泵两大部分组成。电动机与其上部的泵体直联，电机轴上端设有可靠的轴封装置，能有效地防止电动机内的冷却液与所抽送的介质之间的交换，保证水泵长期安全可靠地运行。

　　2、潜水泵为单吸多级立式离心泵；潜水电机为充水湿式、立式井用潜水异步电动机。电机与水泵通过筒式联轴器直联。

　　3、电动机绕组为尼龙护套聚乙烯耐水电磁线。电机腔内注满洁净的清水即可.

　　4、电机导轴承采用水润滑轴承。电机下部没有能承受水泵上下轴向力的止推轴承，高扬程水泵的止推轴承采用含镍铜扇形块，和它对磨的是进口的菲勒伯斯滑板，承受水泵的上下轴向力。

　　5、高扬程潜水泵在泵与电机中间增没轴向力承载器，扬程可提高到900m。

　　分类

　　（1）按使用部门分有农业用泵（农用泵）、工作用泵（工业泵）和特殊用泵等。

　　（2）按用途分有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。

　　（3）按动力类型分有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。

　　（4）按工作原理分有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵（螺杆泵、活塞泵、隔膜泵）、链条泵、电磁泵、液环泵、脉冲泵等。

水泵成产基地

       浙江台州，台州潜水泵

不锈钢潜水泵主要特点：

　　耐腐蚀,环保,扬程高,流量大,采用充油式电机,经久耐用

不锈钢潜水泵优势：

　　1．整体外壳采用不锈钢SUS304材质精密铸造制成，专门抽取有微酸弱碱的污水。

　　2．日本进口NSK轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。

　　3． 配备过载保护器，当电压下降、叶轮堵塞、水位下降低于理想液位等情况引起的温度过高时，会自动切断电源，使水泵停止工作。

　　4．不锈钢开式叶轮和轴，耐磨耐用，因叶轮的特殊结构和力学位置设计，能把固体颗粒及长纤维以高速甩出泵腔而不卡住叶轮，抗堵塞性能绝佳。

　　5．采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨

　　6．电机采用老Y国标铜线电机

　　7．防漏电缆线，即使破损也不会导致电机进水

不锈钢潜水泵适用范围：

　　适用于矿山、工厂、建筑楼宇、深井提水、化工液体、医药、食品加工等应用

不锈钢潜水泵安装方法：

　　不锈钢潜水泵通常采用PE管连接，接头用法兰或者弯头相连。 PE管耐腐蚀，且性价比高



不锈钢潜水泵的使用条件

　　1．介质温度不超过80℃，密度为1.0-1.3kg/m³,304的使用范围在PH值4-10之间好用，如果超过该介质，建议使用316.

　　2．一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。

　　3．在运行过程中电机电流不得超过电机的额定电流。

不锈钢潜水泵规格型号表

型号 电压 功率 出水口 转速 标准扬程 标准流量 最高扬程 最大流量
TYPE V KW MM RPM M M³,/h M M³,/h
50S-400D 220 0.4 50 2900 6 12 9 21
50S-400 380 0.4 50 2900 6 12 9 21
50S-550D 220 0.55 50 2900 7 13 10 21
50S-550 380 0.55 50 2900 7 13 10 21
50S-750D 220 0.75 50 2900 8 13 12 22
50S-750 380 0.75 50 2900 8 13 12 22
50S-1100D 220 1.1 50 2900 8 15 12 23
50S-1100 380 1.1 50 2900 8 15 12 23
50S-1500D 220 1.5 50 2900 12 20 17 36
50S-1500 380 1.5 50 2900 12 20 17 36
80S-1500D 220 1.5 80 2900 11 25 17 36
80S-1500 380 1.5 80 2900 11 25 17 36
50S-2200 380 2.2 50 2900 13 30 19 48
65S-2200 380 2.2 65 2900 12 35 18 52
80S-2200 380 2.2 80 2900 11 38 18 55
50S-3000 380 3 50 2900 15 30 20 50
65S-3000 380 3 65 2900 14 35 19 56
80S-3000 380 3 80 2900 13 40 19 59
80S-4000 380 4.0 80 2900 18 40 23 70
100S-4000 380 4.0 100 2900 12 60 23 82
80S-5500 380 5.5 100 2900 22 55 28 88
100S-5500 380 5.5 100 2900 20 60 27 93
80S-7500 380 7.5 100 2900 28 50 35 83
100S-7500 380 7.5 100 2900 25 60 32 91
100S-11000 380 11 100 2900 25 80 34 120
型号 电压 功率 出水口 转速 标准流量 标准扬程 最大流量 最高扬程 重量 最大通过颗粒
TYPE V KW MM RPM M³,/h M M³,/h M KG MM
50S12-6-0,4D 220 0.4 50 2900 12 6 21 9 20 35
50S12-6-0,4 380 0.4 50 2900 12 6 21 9 20 35
50S13-7-0,55D 220 0.55 50 2900 13 7 21 10 20 35
50S13-7-0,55 380 0.55 50 2900 13 7 21 10 20 35
50S10-10-0,75D 220 0.75 50 2900 10 10 22 12 21 35
50S-10-10-0,75 380 0.75 50 2900 10 10 22 12 21 35
50S20-12-1,5D 220 1.5 50 2900 20 12 31 18 31 40
50S20-12-1,5 380 1.5 50 2900 20 12 31 18 31 40
65S25-10-1,5D 220 1.5 65 2900 25 10 36 16 31 40
65S25-10-1,5 380 1.5 65 2900 25 10 36 16 31 40
80S30-8-1,5D 220 1.5 80 2900 30 8 40 14 31 40
80S30-8-1,5 380 1.5 80 2900 30 8 40 14 31 40
50S10-18-2,2 380 2.2 50 2900 10 18 32 22 33 40
65S20-15-2,2 380 2.2 65 2900 20 15 40 22 33 40
80S38-11-2,2 380 2.2 80 2900 38 11 60 21 33 45
65S30-15-3 380 3 65 2900 30 15 38 18 55 40
80S40-13-3 380 3 80 2900 40 13 57 18 55 45
80S40-16-4 380 4 80 2900 40 16 68 24 57 45
100S60-12-4 380 4 100 2900 60 12 82 23 57 45
80S35-25-5,5 380 5.5 80 2900 35 25 80 30 64 45
100S60-20-5,5 380 5.5 100 2900 60 20 93 27 64 45
80S50-28-7,5 380 7.5 80 2900 50 28 75 30 68 45
100S60-25-7,5 380 7.5 100 2900 60 25 91 32 68 45



不锈钢潜水泵分类



       （1）按使用部门分 有农业用泵（农用泵）、工作用泵（工业泵）和特殊用泵等。

　　（2）按用途分 有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。

　　（3）按动力类型分 有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。

　　（4）按工作原理分 有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵（螺杆泵、活塞泵、隔膜泵）、链条泵、电磁泵、液环泵、脉冲泵等。

使用注意事项

       1、QJ系列潜水电机内必须注满洁净的清水后方可运行，在冬季停用存放时应排净机内充水，防止冻裂。

　　2、定期检查机组绝缘电阻，不得低于0.5MΩ。

　　3、正常使用保修期一年。

　　

应用范围

　　特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水）使用。，适用于池塘、养鱼池，水塔、深井提水及高楼送水，喷泉。

　　350QH不锈钢350QH不锈钢潜水泵潜水泵

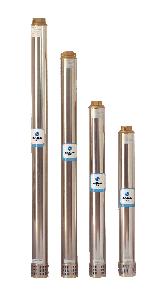

　　【不锈钢深井潜水泵】

　　1．产品概述（中蓝自主研发）

　　中蓝QJH系列不锈钢井用潜水电泵，设计用来抽送腐蚀性液体，由YQS型潜水电机和QJ型潜水泵直联组成。泵的零部件均由不锈钢材质精密制造，采用混流式或离心式单吸多级泵体结构，带内置单向阀和吸入滤网；叶轮由统一的键固定在泵轴上，并配备泵轴保护轴套。潜水电机采用水润滑轴承，上端配备甩砂器和骨架油封，防止泥砂进入电机。该系列产品具有结构紧凑，运行安全可靠、使用寿命长等特点。

　　流量每小时可至2200吨，扬程可达到1500m.

　　2．主要用途

　　[1]★深井提水

　　★城市、工矿企业给排水

　　★农业排灌、园林喷灌

　　★地热开发利用，供暖系统

　　★（矿山、有腐蚀性液体）、海水、化工企业、市政供水，池塘、养鱼池、水塔、深井提水及高楼送水、喷泉、生活供水

　　3．应用条件

　　★泵送介质：类似于清水，固体含量比重不大于0.02%的腐蚀性液体

　　★介质温度：普通型泵40℃，热水型泵最高120℃

　　★介质PH值：3至10

　　★电源要求：频率为50Hz、60Hz（可定制），额定电压380V[660V、1140V、3000V、10KV]±5%的三相交流电。

　　4．技术参数

　　★流量范围：5至650立方米/小时

　　★扬程范围：2至1500米

　　★功率范围：3至410kW（二级转速电机，可定制四、六级电机）

　　★转速：2900rpm（二级转速电机）

　　★可选材质：HT200、304，316，316L、锡青铜

优势

　　1．整体外壳采用不锈钢SUS304材质精密铸造制成，专门抽取有微酸弱碱的污水。 　　2．日本进口NSK轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。 　　3． 配备过载保护器，当电压下降、叶轮堵塞、水位下降低于理想液位等情况引起的温度过高时，会自动切断电源，使水泵停止工作。 　　4．不锈钢开式叶轮和轴，耐磨耐用，因叶轮的特殊结构和力学位置设计，能把固体颗粒及长纤维以高速甩出泵腔而不卡住叶轮，抗堵塞性能绝佳。 　　5．采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨 　　6．电机采用老Y国标铜线电机

　　7．防漏电缆线，即使破损也不会导致电机进水

范围

不锈钢潜水泵适用范围：

　　适用于矿山、工厂、建筑楼宇、深井提水、化工液体、医药、食品加工等应用

不锈钢潜水泵安装方法：

　　不锈钢潜水泵通常采用 PE管连接，接头用法兰或者弯头相连。 PE管耐腐蚀，且性价比高
