钼钯

钼钯

主要设备 X线球管
中文名称 钼钯
目录导航

成像原理

利用软X线对乳腺组织进行投照,通过胶片进行感光,经过显影,定影等程序进行成像。

主要设备

1、X线球管:

是获取乳腺高对比图像的主要决定因素。

一般的X线机,球管的阳极钯面是钨,产生的波长为0.008---0.031nm,波长短,穿透力强,为硬射线。而钼钯产生的波长为0.063---0.071nm,波长长,穿透力弱,为软射线。铑钯产生的波长介于两者间,穿透力较钼钯强。对致密型腺体显示效果优于钼钯。

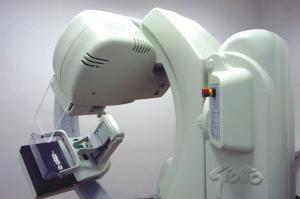

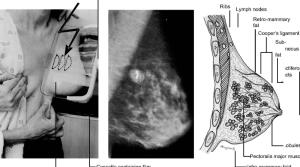

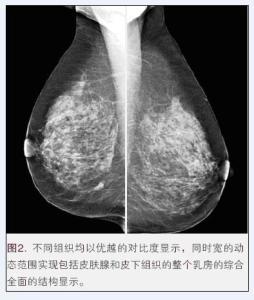

钼靶摄影装置是一种特殊的线机。线球管的管电压较低,约20~~40kv,阳极靶面由钼构成(部分高档乳腺机为钼铑合金),在较低千伏的X线的轰击下可以产生波长恒定、波长较长、穿透力较低、强度大、单色性强、对比度高的标示射线,对软组织的细微密度差别分辨率高。配备线吸收率低、对比度高、清晰度好的专用增感屏和感光胶片,在特殊的检查机架上对乳腺组织进行多向摄影,可以获得良好的乳腺图像,清晰显示乳腺的腺体、导管、纤维间隔、皮肤、皮下组织、血管结构和病变的肿块、细微钙化等。

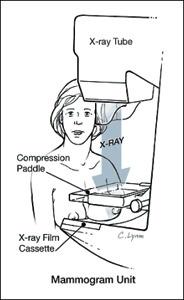

2、乳腺压迫装置

1)、适当压迫可减少散射线对检测物的对比度;

2)、减少乳腺移动,使乳腺内结构离增感屏---胶片距离更近,降低图象的模糊度。

3、滤线栅

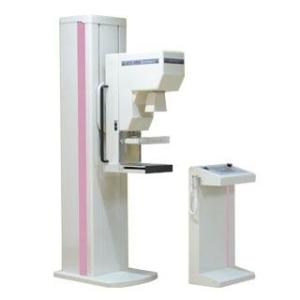

普朗高频钼靶乳腺X光机普朗高频钼靶乳腺X光机降低散射线和改善乳腺对比度。

4、操作台

投照方法

一)、患者体位

拍片时可任意立位、坐位、侧卧位或俯卧位。一般取立位,因投照方便,但体位易移动而影响图像质量。

可根据患者情况及特殊要求而选取合适的体位。

二)、投照位置: 常规和特殊体位:cc位、MLO位、ML位、MOL位、切线位和点压效大

可有轴位、侧位、侧斜位、局部点片及点片放大摄影等。

(一)、轴位(CC):又称上、下位或头、足位\头尾位。X线束自上向下投照。

(二)、侧位:又称内、外位;X线架旋转90度,将胶片置于乳腺的外侧,X线束自内向外投照。

(三)、侧斜位(MLO mediolateral oblique,MLO view):可分内外斜位和外内斜位。内外斜位是将胶片置于乳腺的外下方,X线束自乳腺内上方以45度投射向外下方;外内斜位则相反。一般以内外斜位投照多见。

(四)、局部点片和局部放大点片:

作为一附加投照位置,有时有很大的价值。

一般在以下情况可进行投照此位:

1、临床触及硬物或肿块时,而X线片未能显示;

2、钼钯片疑有微小钙化而不能完全肯定时;

3、行乳管造影,疑有小分支导管病变时;

评价准则

一)、CC位投影:

1、诊断要求

成像的体位标准

胸肌在影像边界的成像清晰可见

腺后脂肪组织的影像清晰显示

乳腺中间的组织影像清晰显示

影像不显现皮肤的褶皱

左右两侧的胸像成像清晰对称

2、摄影条件的标准

观片灯下可以看到皮肤的轮廓

透过致密组织可以观察到脉管的结构

所有脉管、纤维肌和胸肌边缘都清晰显示

沿胸肌的皮肤结构所成的影像清晰明显

二)、乳腺内外斜位投影(MLO位)

1、诊断要求

成像的体位标准

胸肌的角度正常

可见乳房下角

乳腺外侧组织影像清晰明显

乳腺后脂肪组织影像清晰明显

胸部组织和/或标定的乳头影清晰明显

影像不明显皮肤皱裙

胸部左右两侧成像清晰对称

2、摄影条件标准:

在观片灯下可见皮肤轮廓

透过乳腺致密实质可见脉管结构

所有脉管和胸肌边缘清晰

沿胸肌的皮肤结构成像清晰

五、乳腺钼钯检查的过程

起立与病人握手,接过检查单,念病人名字,热情问好,自报姓名,核实病人是否怀孕(虽然开检查单的医生己经询问过病人是否怀孕,仪器操作员仍然要询问一遍,以排除孕妇做X光检查的任何可能性。严谨的程序帮助排除医疗事故)。

请病人换鞋更衣。病人换鞋更衣时,医护人员进行检测准备工作,如将病人个人资料输入电脑等。

医生做准备工作时,可以向病人简单介绍仪器,如:何地生产、何时引进、检测目的、检测方式。例句:“钼钯乳腺机从研究开发至今有二十多年历史,这台机器是……公司生产的。我们医院在2004年引进钼钯乳腺机,至今已为2000多名病人做了检测。该仪器可以对乳腺做全部或局部扫描,检测时仪器需要接触乳房,您会有一点压迫感。下面我们开始吧。”

请病人在仪器前站立,请病人解开上衣。操作仪器过程中,可以简单告诉病人你在做什么,如:“现在请您随我的手将您的乳房放在这里。” “现在我调节仪器的高低,轻轻压在您的乳房上,会有一点压迫感。向左站,往右一点。疼不疼? 要是疼请告诉我。好了,就这样,请别动,现在仪器对乳腺整体拍照,大概几秒钟,我到室外按快门,请您身体保持不动。” “现在仪器对乳腺左(右)侧拍照,和刚才一样只要几秒钟,我到室外按快门,请您身体保持不动。”

检查完毕,谢谢病人的合作。请病人换鞋更衣。告诉病人何时何地取报告单。如果当天没有第二次见面,就对病道别“再见,祝您愉快!”一边说一边送病人到检查间出口,然后叫下一位病人的名字。

适应人群

适用于所有妇女乳腺检查,其中的微小病灶及钙化一目了然。美国癌症协会(American cancer society,ACS)[1]和美国预防服务工作力量(US preventive services task force,USPSTF)[2]共同推荐女性在40岁开始进行规律的乳腺钼靶检查。ACS推荐40岁后每年进行一次乳腺钼靶检查,USPSTF推荐40岁后1~2年进行一次乳腺钼靶检查。

诊断意义

作为一种无创性的检查手段,痛苦相对较小,简便易行,且分辨率高,重复性好,留取的图像可供前后对比,不受年龄、体形的限制,已作为常规的检查,对乳腺癌的诊断敏感性为82%~89%,特异性为87%~94%。

八、X线乳腺摄影图像质量的评价准则

1、CC位投影:

诊断要求:

1)成像的体位标准

胸肌在影像边界的成像清晰可见

腺后脂肪组织的影像清晰显示

乳腺中间的组织影像清晰显示

影像不显现皮肤的褶皱

左右两侧的胸像成像清晰对称

2)摄影条件的标准

观片灯下可以看到皮肤的轮廓

透过致密组织可以观察到脉管的结构

所有脉管、纤维肌和胸肌边缘都清晰显示

沿胸肌的皮肤结构所成的影像清晰明显

2、乳腺内外斜位投影(MLO位)

诊断要求:

1)成像的体位标准

胸肌的角度正常

可见乳房下角

乳腺外侧组织影像清晰明显

乳腺后脂肪组织影像清晰明显

胸部组织和/或标定的乳头影清晰明显

影像不明显皮肤皱裙

胸部左右两侧成像清晰对称

2)摄影条件标准:

在观片灯下可见皮肤轮廓

透过乳腺致密实质可见脉管结构

所有脉管和胸肌边缘清晰

沿胸肌的皮肤结构成像清晰

问题解答

一、什么是乳腺钼靶照片?

乳腺钼靶照片是利用软射线穿透乳腺软组织,达到对乳腺内组织进行诊断的目的,其特点是简便、快捷、无痛苦、准确率高。对乳腺增生、乳腺腺瘤、乳腺囊肿、乳腺癌等都有很重要的诊断作用,是乳腺外科最常用的检查方式之一。

二、钼靶检查时有哪些要求?

1、因检查时需将所有衣物和内衣去掉,所以最好穿着柔软的开襟衣物,方便医生检查。

2、常规检查需要拍摄四张照片,分别是双侧轴位及双侧侧位或斜位。

3、检查操作时需用乳腺夹板轻夹住乳房,以便更好的暴露大部分乳腺组织。

三、什么人需要做乳腺钼靶检查?

1、妇女常规健康检查,建议育龄以上妇女每年进行一次常规检查。

2、有相应症状的患者,需做钼靶照片协助诊断。

3、已确诊为乳腺病变的患者随时进行复查,以便及早发现病变的变化,对症治疗。

四、什么症状提示有乳腺病变?

1、乳房胀痛,局部皮肤颜色改变、皮肤肿胀。

2、乳房触及包块。

3、乳头溢液、溢血。

4、腋下淋巴结肿大、乳头下陷。

五、检查完后该做什么?

1、请患者本人在检查后一小时左右到放射科凭缴费条取结果,因病情不同医生有可能需要亲自询问病情,以便协助诊断。

2、取到结果后可根据病情选择到外科医生处咨询相应治疗方案。
