东风小霸王洒水车

　多功能洒水车集多种功能为一体。

标准配置洒水车（绿化喷洒车、水罐车）：前冲后洒、侧喷；高位侧花东风洒水车洒；后工作平台，带绿化洒水高炮，可调节成柱状，射程≥28m；也可调节成雾状，射程≥15m。可配药盘、打药机。也可加装药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施。

　　轴距3300和3000.发动机4100到4102,云内发动机,朝柴发动机和扬柴发动机.价格差异,朝柴最贵,扬柴最便宜,中间差距1万.增加一点，现在已经是国三排放标准了，国三的小霸王有玉柴发动机90马力，这个才是最贵的。东风洒水车

东风小霸王整采用钢支撑结构的科学设计形成撞力缓冲间隙，能保证用户在平地发生撞车事故后的生命安全，所以成为同吨位、同档次轻卡唯一通过欧洲安全法规三项指标的品牌。此外，东风小霸王宽金属抗力缓冲保险杠，提高了抵御正面撞击的安全效果。

产品名称： 东风小霸王洒水车

总质量(Kg)： 5495

　　外形尺寸(mm)： 5650×1900×2300

　　额定质量(Kg)： 2500

　　货厢尺寸(mm)： 3000×1500×820

　　整备质量(Kg)： 2865

　　接近/离去角(° )： 17/13

　　排放标准： 国三/欧三标准

　　最高时速(km/h)： 90

　　其他： 罐体有效容积:3.1立方米，装水3.1吨

　　发动机参数

　　发动机型号 YC4F90-30

　　发动机生产企业 广西玉柴机器股份有限公司

　　排量(ml) 2659

　　功率(kw) 66

　　底盘参数

　　底盘型号： EQ1050TJ20D2

　　燃油种类： 柴油

　　轴距： 3000

　　轴荷： 2220/3275

　　轮胎规格： 7.00-16,6.50-16

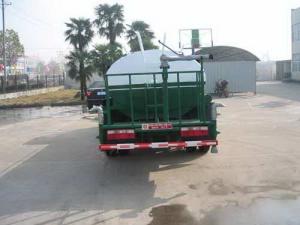

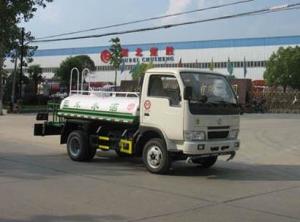

东风小霸王洒水车图册(9)

东风小霸王洒水车图册(10)

东风小霸王轻卡109马力4X2厢式载货车(EQ5032XXY15报价：5.2-5.2万

东风小霸王轻卡78马力4X2双排载货车(EQ1032N29D3) 报价：4.3-5.7万

东风小霸王轻卡78马力4X2载货车(EQ1031T29D5) 报价：5-6.3万

东风小霸王轻卡80马力4X2厢式载货车(EQ5032XXY14D报价：4.9-5.48万

东风小霸王轻卡78马力4X2厢式载货车(EQ5031XXY29D 报价：4.98-5.57万

东风小霸王轻卡80马力4X2双排载货车(EQ1032N14D3) 报价：5.5-6.6万

从2010年9月1日起，广州珠三角地区将实行国四排放标准，届时国三排放的机动车将无法在该地区上牌照，在国内很多一线城市还将继续实行国三排放标准，目前国三排放标准的发动机又分为三种，一种是高压共轨技术也就是我们常说的电喷发动机，第二种是单体泵也就是油泵供油发动机，第三种就是EGR就是在国二排放的发动机里面加装一个尾气循环回收已降低机动车尾气排放的技术。

1.对水源的要求

　　当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，吸水管端部一般设有过滤装置，吸水时严禁将过滤装置拆下。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。不同洒水车水泵对水源的要求是有区别的，清水泵要求水中不能有杂质，浊水泵则要求水中不能有石块和过多的泥沙。

2.加引水

　　离心式水泵每次吸水前，必须向水泵内加入一定量的引水，加完后必须关闭加水口。自吸式水泵第一次使用时，需要加引水，以后则不必再加引水。

3.进水管必需要真空

　　吸水时进水管系统必须保持一定的真空度,才能将水吸入箱内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。

4.停车挂档

　　洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行。

5.冬季放水

　　冬季来临前，应将水泵和水管内的水放空，以防冻裂。我国北方一般严冬不再施工，故在施工结束后，就立即将水泵及水管内的水排空，以防后患。

6.洒水注意事项

　　洒水车前喷头位置较低，靠近地面，喷洒压力较大，可用于冲洗路面；后喷头位置较高(洒水车后喷头一般左右各安装一个)，洒水面较宽，可用于公路施工洒水，使用后喷头时，应将前喷管关闭；使用可调喷头洒水时，洒水宽度可根据需要调整。洒水宽度越宽，中间重叠量越少，洒水密度越均匀。

7.润滑与紧固

　　在使用过程中要定期润滑传动总成各润滑点，经常紧固联结点，以保证正常使用。

8.定期排污

　　洒水车贮水箱设有排污管，该管的进口为水箱的最低点。经过一段时间的使用，应定期打开排污管开关，将罐内积存的杂物排除，直到水变清为止。

　　东风洒水车的基本组成:防锈罐体,连通器,专用自吸式洒水泵,管网,喷洒出口,工作平台,二类底盘.

　　洒水车可选装配置:GPS,万向喷头,电磁阀门,气动阀门,可视操作系统,外接动力,药盘.

一、底盘

　　专用车底盘一般采用东风、解放、福田欧曼等二类底盘。目前使用的比较广泛的有“东风金霸洒水车、东风多利卡洒水车、东风140型洒水车（长头）、东风145型洒水车（平头）、东风153型洒水车（平头）、东风天锦洒水车、东风天龙DFL1250A8型洒水车（后双桥）。

二、罐体制作

　　采用自动流水线罐体生产工艺分为:下料、拼板自动焊，封头旋压成型，罐体一次滚压成型等国内先进生产工艺．罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

三、管道系统：

　　由“管道、阀门、过滤装置、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮）。

四、操作系统

　　主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围：自吸高度:≤7m，洒水宽度:≥14m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

五、洒水泵

　　配备洒水车、绿化喷洒车大功率专用洒水泵(威龙泵)，带消防接头，带自流阀，带自吸功能。

　　可选装配置：可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。

六、喷水器

　　东风洒水车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴。

　　洒水车、绿化喷洒车专用功能：绿化环卫多功能，适合于城市小区工厂的绿化环卫用，采用全国质量领先的大功率专用洒水泵。前冲（喷）后洒、带侧喷（花洒）、带后工作平台、平台上安装绿化洒水高炮(炮有大雨、中雨、毛毛雨、雾状可调节)，带吸水管，带消防接头，带自流阀，自吸自排，可选配20米绿化喷药卷盘、高空作业、随车吊货运等功能。

七、驾驶室

　　洒水车驾驶室分为：尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。

　　洒水车取力箱说明

　　洒水车目前采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

　　洒水车喷水器功能说明：

　　洒水车前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴（选装）

　　喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。

一、洒水车不能吸水

1.检查洒水车水泵吸水口和出水口开关是否打开。

2.洒水车水泵为自吸泵，第一次使用时候要灌引水的。

3.检查吸水管前段滤网是否有杂物堵塞进水口。

4.逐段检查进水管路是否密封，排除漏气地方的故障。

5.普通洒水车使用的水泵引水高度应小于5米。

6.检查洒水车水泵油密封件是否损坏，泵轴渗漏影响其真空度应更换密封件。

7.洒水车发动机转速太低，达不到所需的真空度，调整油门使转速在1700转/分左右，变速箱不同可能要求的发动机转速不同。

8.检查洒水车取力器是否工作，取力器和传动轴脱离会造成水泵不能工作。

9.检查洒水车水泵转速是否正常，有没有异常响声。转不动的话多是有杂物缠绕叶片了。

另外在检测过程中避免水泵长期空转，造成水泵温度过高影响其寿命。

二、 洒水车水泵不出水

a 洒水车水罐太脏，出水口滤网或泵体堵塞

冬季使用洒水车须要排尽水罐和泵体内积水，否则可能导致罐体内部和洒水车水泵结冰和冻裂。^[1]

1、洒水车真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。

2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。

3、真空泵在其工作压强下，应能排走真空设备工艺过程中产生的全部气体量。

4、正确地组合真空泵。由于真空泵有选择性抽气，因而，有时选用一种泵不能满足抽气要求，需要几种泵组合起来，互相补充才能满足抽气要求。如钛升华泵对氢有很高的抽速，但不能抽氦，而三极型溅射离子泵，（或二极型非对称阴极溅射离子泵）对氩有一定的抽速，两者组合起来，便会使真空装置得到较好的真空度。另外，有的真空泵不能在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。

5、真空设备对油污染的要求。若设备严格要求无油时，应该选各种无油泵，如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。如果要求不严格，可以选择有油泵，加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。

6、了解被抽气体成分，气体中含不含可凝蒸气，有无颗粒灰尘，有无腐蚀性等。选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等。

7、真空泵排出来的油蒸气对环境的影响如何。如果环境不允许有污染，可以选无油真空泵，或者把油蒸气排到室外。真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不允许，应选择无振动的泵或者采取防振动措施。^[2]
