立磨机

立磨机集细碎、烘干、粉磨、选粉、输送于一体，具有粉磨效率高、烘干能力大、产品细度易于调节、噪音小、电耗低、工艺流程简单、磨耗小、运行费用省等显著优点，非常适合于大型的粉磨工艺，主要技术、经济指标已达到国际先进水平。

立磨的粉磨工艺是由一套碾磨装置（即磨辊和磨盘）来完成的，物料在磨辊和磨盘之间被碾磨成粉状。碾磨装置的运动由磨盘回转并相应带动磨辊传动，碾磨压力除了磨辊自重外，主要靠一套液压装置对磨盘物料加压。经碾磨后的物料中存在大量粗粉，经配套的选粉机选粉，粉体的选粉过程是经过气流分选，在气流流动过程中大部分粗粉自动落到磨盘上，接收再次粉磨，其余经选粉机选出为成品，经收尘及输送系统送入成品储库。

物料在磨盘上的停留时间主要由三方面因素决定：一是影响离心力大小的磨盘速度；二是物料与磨盘间的摩擦力和物料自身的内部摩擦力；三是决定运动行程模式的磨盘和磨辊之间的结构形式及其配合。而第三个因素是决定各个立磨厂家设计思路的关键，不同的磨辊和磨盘形式决定各厂家的磨盘速度和物料在磨盘上的停留时间。用户在选择立磨时必须根据粉磨物料的特性选择合适的立磨。

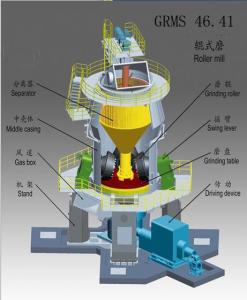

电动机通过立式减速机带动磨盘旋转，固体原料通过锁风给料装置从进料口进入磨盘中心，在离心力场的作用下被甩向磨盘的周边并受到磨辊的反复碾压而粉碎。粉碎后的物料从磨盘的边缘溢出，其中的粉状物料被从机器下部上升的高速气流带起，上升的气流和粉状物料经过磨机上部的选粉机时，在快速旋转的转子作用下，粗粉被分离出来落入磨盘中心重新粉磨，细粉则随气流从磨机上部出磨，在收尘装置中被收集起来，即为产品。没有被气流带走的颗粒物料，溢出磨盘后经外循环的斗式提升机返回磨机进料口，与新给入的原料一起进入磨机重新粉磨。对于含水分较高的物料，在磨内通入热风，湿物料在粉磨、选粉和流动的过程中与热气流充分接触而被烘干，达到产品水分要求。

立磨的选型要考虑生产线规模、物料性能、粉磨功耗等众多因素。

生产线规模

原则上立磨适用于大规模生产线，立磨集烘干与粉磨于一体，具有低耗高产的特点，因此根据生产规模的不同可以选用不同规格或厂家生产的立磨，但必须考察综合的价格性能比。

粉磨物料的性质

立磨的选型受物料性质的影响有两个方面：其一是易磨性，也就是需要多少力，消耗多少功的问题；其二是在粉磨过程中物料对设备造成多大的磨损。这反映在设备上就是粉磨功耗和磨耗。由于各种立磨有不同的形式，因此采用同一种原料在不同磨机上的功耗和磨耗将各不相同。不同物料在同一种立磨上的功耗和磨耗必须经过试验方可确定。

1.投资运营成本低

集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，而且可露天布置，因此降低了大量的投资费用。

磨粉效率高：采用磨辊在磨盘上直接碾压磨碎物料的研磨方式，能耗低，与球磨系统相比节约能耗30%～40%。

磨损少：由于工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用优质材料制作，因此使用寿命长，磨损少。由于热风在磨内直接与物料接触，烘干能力强，可为立磨系统节省一台烘干机，既节省占地面积，又节约能源，且通过调节热风温度，能轻松应对不同湿度的物料。

2.成品稳定质量高

物料在磨内停留的时间短，易于检测和控制产品粒度及化学成分，减少了重复碾磨，产品质量更稳定。

辊套和衬板不直接接触，产品中含铁量极少，且所含机械磨损铁易去除，用于粉磨白色或透明物料时，产品的白度和纯净度高。

装有防止辊套和磨盘衬板直接接触的限位装置，避免了破坏性冲击和剧烈震动，因此对成品的质量及稳定性起到了显著的保证作用。

3.操作维护更简便

装备有PLC/DCS自动控制系统，可实现远程控制，操作简便。

通过检修油缸，翻转动臂，更换辊套、衬板方便快捷，减少停机损失。

4.节能环保无污染

设备震动小，噪音低。

设备整体密封，系统在负压下工作，无粉尘外溢，环境清洁，满足国家环保要求。

立磨磨辊本体和耐磨衬板在使用过程中，由于受到辊子碾压力、物料支反力、物料与磨辊衬板之间的摩擦阻力；由于物料碾入角而造成磨辊剪切应力、辊磨的液压系统压力以及立磨的表观压应力等力的相互综合作用，这些力均作用于立磨磨辊有效碾压区。一旦出现配合间隙，本体与衬板之间将会发生冲击碰撞，使得本体与衬板之间磨损加剧，严重时使得衬板产生裂纹甚至断裂，造成衬板脱落，机器损坏，特别是减速机的损坏，造成恶性事件。该类问题一旦发生，一般修复方法难以解决，拆卸、焊补、机加工费时费力，造成的停机停产时间大大延长，给企业带来无可挽回的巨额经济损失。针对上述问题，欧美等发达国家多使用高分子复合材料进行立磨辊体磨损快速修复，其中应用较为成熟的有福世蓝系列等。材料以其优良的机械性能及良好的可塑性，使得该问题得以圆满解决。不仅可延长设备使用寿命、提高生产率，并且在不占用额外的停机停产时间的同时，简单有效的避免该问题出现的二次可能性，给企业安全连续化生产保驾护航。[3]

立磨磨辊轴承的装配要求比较严格，企业一般采用将轴承放在干冰中冷却的方式装配。轴承和轴承室之间一旦出现间隙，将会影响轴承的正常运转，导致轴承发热，严重时将会导致轴承烧结现象。传统补焊刷镀等方法都存在一定的弊端：补焊会产生热应力造成轴承材质受损，严重时会变形甚至断裂；刷镀污染较重，且镀层厚度受限，应用受到较大限制。高分子复合材料既具有金属所要求的强度和硬度，又具有金属所不具备的退让性（变量关系），通过“模具修复”、“部件对应关系”、“机械加工”等工艺，可以最大限度确保修复部位和配合部件的尺寸配合；同时，利用复合材料本身所具有的抗压、抗弯曲、延展率等综合优势，可以有效地吸收外力的冲击，极大化解和抵消轴承对轴的径向冲击力，并避免了间隙出现的可能性，也就避免了设备因间隙增大而造成的二次磨损。
